WARNUNG
Während des Heftens/Nagelns sind die Hände und der Körper
von der Austrittsöffnung fernzuhalten, da die Gefahr besteht,
dabei versehentlich die Hände oder den Körper zu treffen.

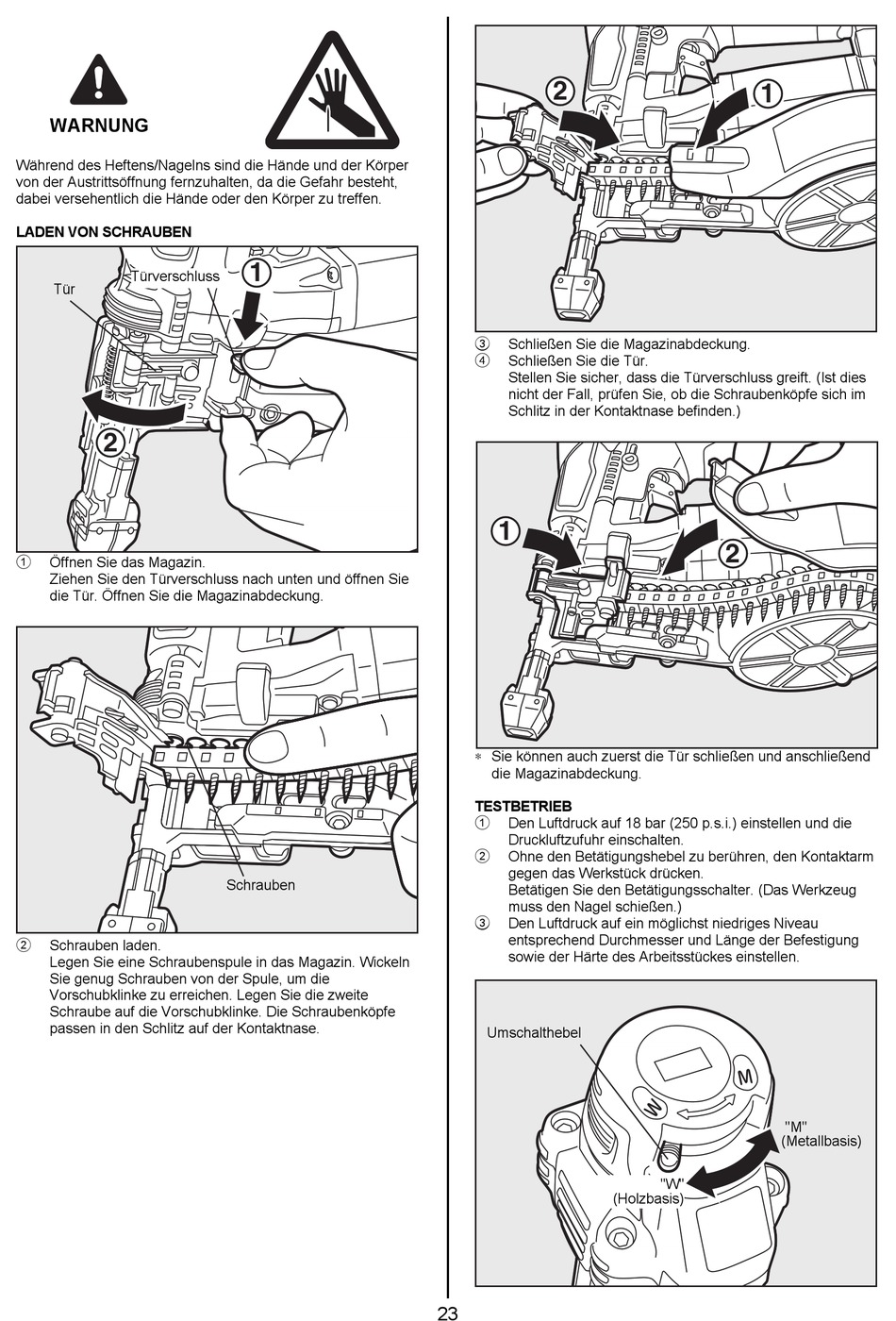

LADEN VON SCHRAUBEN
Türverschluss
Tür
2
1
Öffnen Sie das Magazin.
Ziehen Sie den Türverschluss nach unten und öffnen Sie
die Tür. Öffnen Sie die Magazinabdeckung.
2
Schrauben laden.
Legen Sie eine Schraubenspule in das Magazin. Wickeln
Sie genug Schrauben von der Spule, um die
Vorschubklinke zu erreichen. Legen Sie die zweite
Schraube auf die Vorschubklinke. Die Schraubenköpfe
passen in den Schlitz auf der Kontaktnase.
1
Schrauben
2
3
Schließen Sie die Magazinabdeckung.
4
Schließen Sie die Tür.
Stellen Sie sicher, dass die Türverschluss greift. (Ist dies
nicht der Fall, prüfen Sie, ob die Schraubenköpfe sich im
Schlitz in der Kontaktnase befinden.)
1
∗ Sie können auch zuerst die Tür schließen und anschließend
die Magazinabdeckung.
TESTBETRIEB
1
Den Luftdruck auf 18 bar (250 p.s.i.) einstellen und die
Druckluftzufuhr einschalten.
2
Ohne den Betätigungshebel zu berühren, den Kontaktarm
gegen das Werkstück drücken.
Betätigen Sie den Betätigungsschalter. (Das Werkzeug
muss den Nagel schießen.)
3
Den Luftdruck auf ein möglichst niedriges Niveau
entsprechend Durchmesser und Länge der Befestigung
sowie der Härte des Arbeitsstückes einstellen.
Umschalthebel
23
1
2
(Metallbasis)
"W"
(Holzbasis)
"M"
