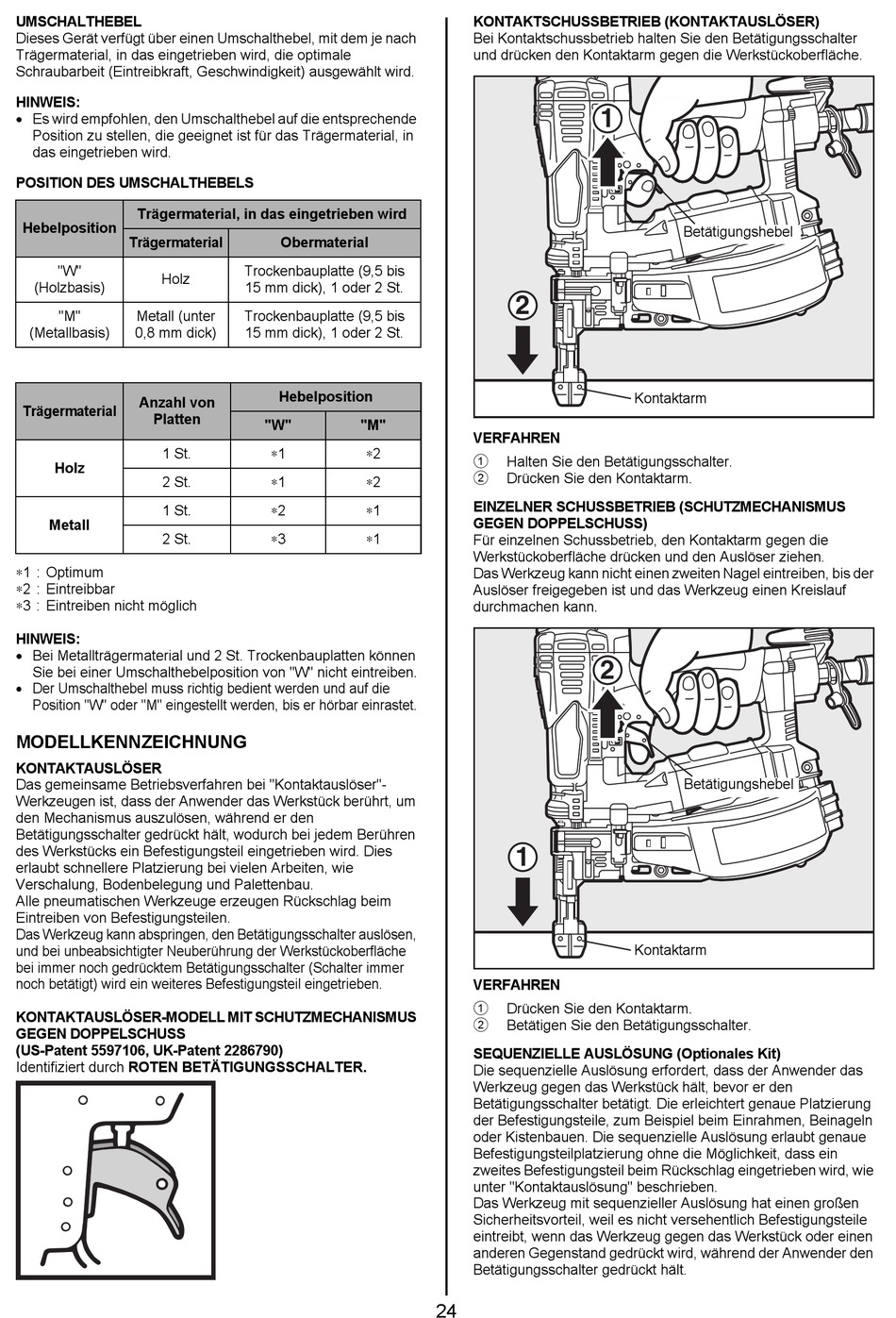

UMSCHALTHEBEL
Dieses Gerät verfügt über einen Umschalthebel, mit dem je nach
Trägermaterial, in das eingetrieben wird, die optimale
Schraubarbeit (Eintreibkraft, Geschwindigkeit) ausgewählt wird.
HINWEIS:
• Es wird empfohlen, den Umschalthebel auf die entsprechende
Position zu stellen, die geeignet ist für das Trägermaterial, in
das eingetrieben wird.
POSITION DES UMSCHALTHEBELS
Trägermaterial, in das eingetrieben wird
Hebelposition
Trägermaterial
"W"
Holz
(Holzbasis)
"M"
Metall (unter
(Metallbasis)
0,8 mm dick)
Anzahl von
Trägermaterial
Platten
1 St.
Holz
2 St.
1 St.
Metall
2 St.
∗1 : Optimum
∗2 : Eintreibbar
∗3 : Eintreiben nicht möglich
HINWEIS:
• Bei Metallträgermaterial und 2 St. Trockenbauplatten können
Sie bei einer Umschalthebelposition von "W" nicht eintreiben.
• Der Umschalthebel muss richtig bedient werden und auf die
Position "W" oder "M" eingestellt werden, bis er hörbar einrastet.
MODELLKENNZEICHNUNG
KONTAKTAUSLÖSER
Das gemeinsame Betriebsverfahren bei "Kontaktauslöser"-
Werkzeugen ist, dass der Anwender das Werkstück berührt, um
den Mechanismus auszulösen, während er den
Betätigungsschalter gedrückt hält, wodurch bei jedem Berühren
des Werkstücks ein Befestigungsteil eingetrieben wird. Dies
erlaubt schnellere Platzierung bei vielen Arbeiten, wie
Verschalung, Bodenbelegung und Palettenbau.
Alle pneumatischen Werkzeuge erzeugen Rückschlag beim
Eintreiben von Befestigungsteilen.
Das Werkzeug kann abspringen, den Betätigungsschalter auslösen,
und bei unbeabsichtigter Neuberührung der Werkstückoberfläche
bei immer noch gedrücktem Betätigungsschalter (Schalter immer
noch betätigt) wird ein weiteres Befestigungsteil eingetrieben.
KONTAKTAUSLÖSER-MODELL MIT SCHUTZMECHANISMUS
GEGEN DOPPELSCHUSS
(US-Patent 5597106, UK-Patent 2286790)
Identifiziert durch ROTEN BETÄTIGUNGSSCHALTER.
Obermaterial
Trockenbauplatte (9,5 bis
15 mm dick), 1 oder 2 St.
Trockenbauplatte (9,5 bis
15 mm dick), 1 oder 2 St.
Hebelposition
"W"
"M"
∗1
∗2
∗1
∗2
∗2
∗1
∗3
∗1
KONTAKTSCHUSSBETRIEB (KONTAKTAUSLÖSER)
Bei Kontaktschussbetrieb halten Sie den Betätigungsschalter
und drücken den Kontaktarm gegen die Werkstückoberfläche.
1
2
VERFAHREN
1
Halten Sie den Betätigungsschalter.
2
Drücken Sie den Kontaktarm.
EINZELNER SCHUSSBETRIEB (SCHUTZMECHANISMUS
GEGEN DOPPELSCHUSS)
Für einzelnen Schussbetrieb, den Kontaktarm gegen die
Werkstückoberfläche drücken und den Auslöser ziehen.
Das Werkzeug kann nicht einen zweiten Nagel eintreiben, bis der
Auslöser freigegeben ist und das Werkzeug einen Kreislauf
durchmachen kann.
2
1
VERFAHREN
1
Drücken Sie den Kontaktarm.
2
Betätigen Sie den Betätigungsschalter.
SEQUENZIELLE AUSLÖSUNG (Optionales Kit)
Die sequenzielle Auslösung erfordert, dass der Anwender das
Werkzeug gegen das Werkstück hält, bevor er den
Betätigungsschalter betätigt. Die erleichtert genaue Platzierung
der Befestigungsteile, zum Beispiel beim Einrahmen, Beinageln
oder Kistenbauen. Die sequenzielle Auslösung erlaubt genaue
Befestigungsteilplatzierung ohne die Möglichkeit, dass ein
zweites Befestigungsteil beim Rückschlag eingetrieben wird, wie
unter "Kontaktauslösung" beschrieben.
Das Werkzeug mit sequenzieller Auslösung hat einen großen
Sicherheitsvorteil, weil es nicht versehentlich Befestigungsteile
eintreibt, wenn das Werkzeug gegen das Werkstück oder einen
anderen Gegenstand gedrückt wird, während der Anwender den
Betätigungsschalter gedrückt hält.
24
Betätigungshebel
Kontaktarm
Betätigungshebel
Kontaktarm
