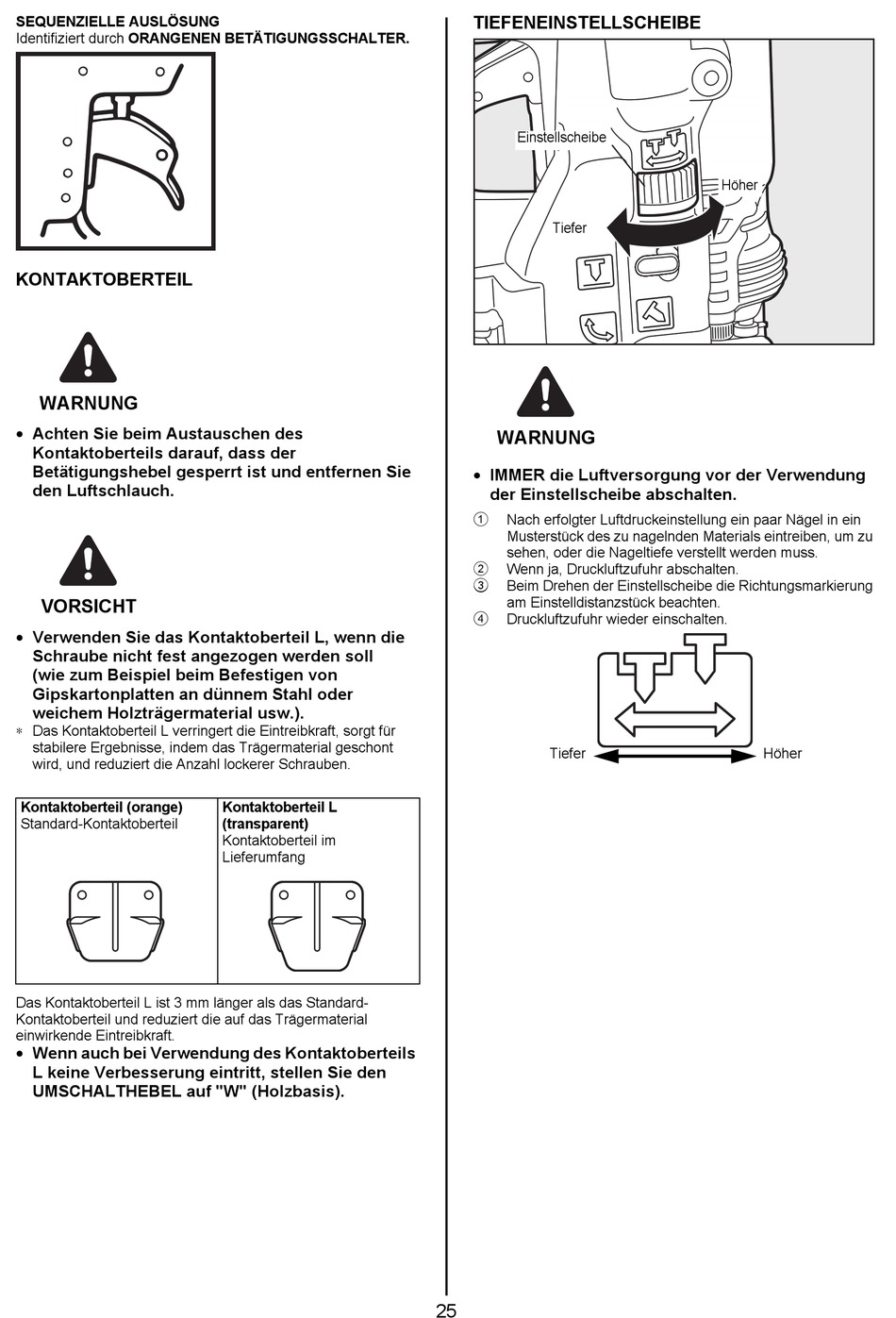

SEQUENZIELLE AUSLÖSUNG
Identifiziert durch ORANGENEN BETÄTIGUNGSSCHALTER.
KONTAKTOBERTEIL
WARNUNG
• Achten Sie beim Austauschen des
Kontaktoberteils darauf, dass der
Betätigungshebel gesperrt ist und entfernen Sie
den Luftschlauch.
VORSICHT
• Verwenden Sie das Kontaktoberteil L, wenn die
Schraube nicht fest angezogen werden soll
(wie zum Beispiel beim Befestigen von
Gipskartonplatten an dünnem Stahl oder
weichem Holzträgermaterial usw.).
∗ Das Kontaktoberteil L verringert die Eintreibkraft, sorgt für
stabilere Ergebnisse, indem das Trägermaterial geschont
wird, und reduziert die Anzahl lockerer Schrauben.
Kontaktoberteil (orange)
Standard-Kontaktoberteil
Das Kontaktoberteil L ist 3 mm länger als das Standard-
Kontaktoberteil und reduziert die auf das Trägermaterial
einwirkende Eintreibkraft.
• Wenn auch bei Verwendung des Kontaktoberteils
L keine Verbesserung eintritt, stellen Sie den
UMSCHALTHEBEL auf "W" (Holzbasis).
Kontaktoberteil L
(transparent)
Kontaktoberteil im
Lieferumfang
TIEFENEINSTELLSCHEIBE
Einstellscheibe
Tiefer
WARNUNG
• IMMER die Luftversorgung vor der Verwendung
der Einstellscheibe abschalten.
Nach erfolgter Luftdruckeinstellung ein paar Nägel in ein
1
Musterstück des zu nagelnden Materials eintreiben, um zu
sehen, oder die Nageltiefe verstellt werden muss.
2
Wenn ja, Druckluftzufuhr abschalten.
3
Beim Drehen der Einstellscheibe die Richtungsmarkierung
am Einstelldistanzstück beachten.
4
Druckluftzufuhr wieder einschalten.
Tiefer
25
Höher
Höher
