9

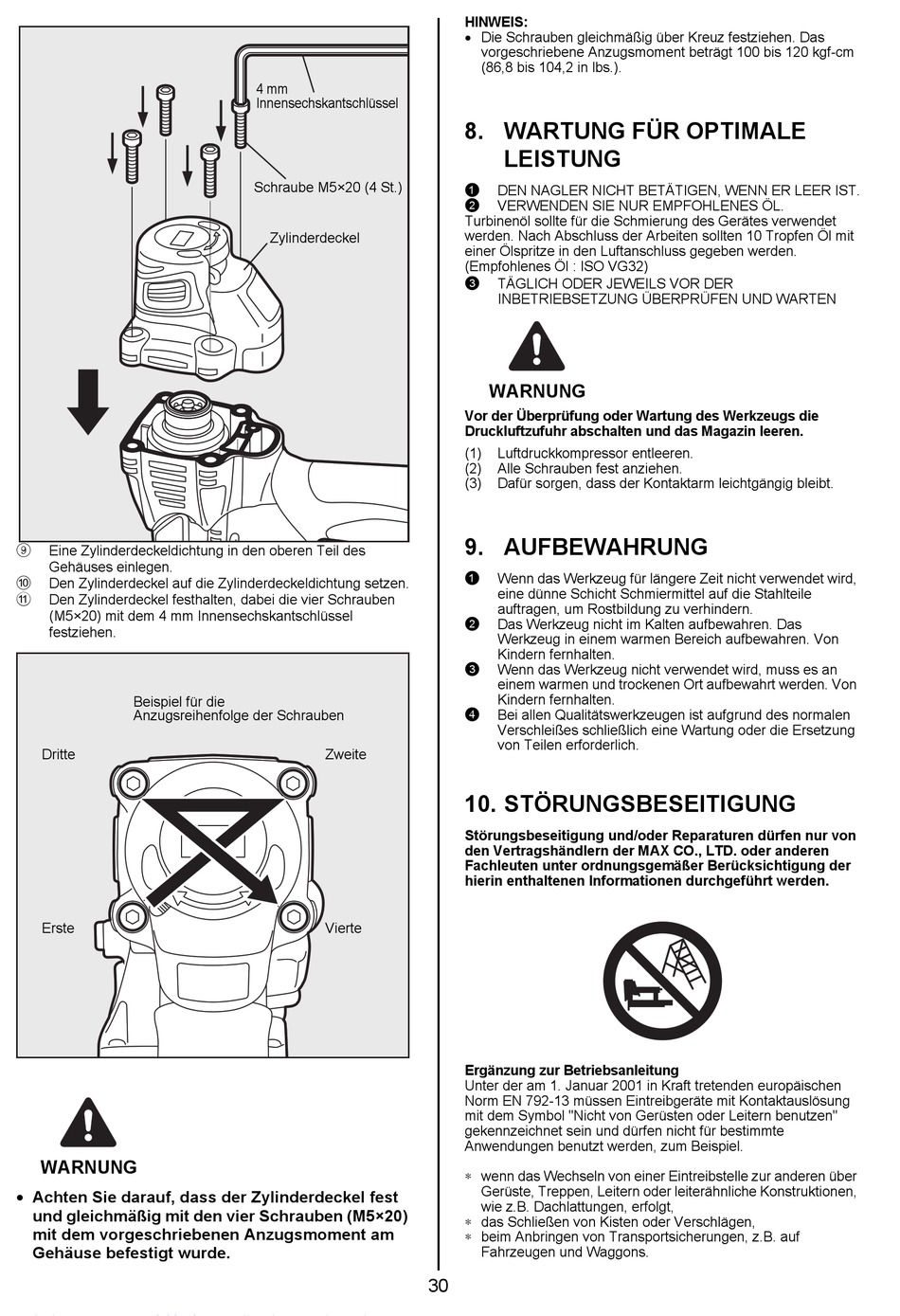

Eine Zylinderdeckeldichtung in den oberen Teil des
Gehäuses einlegen.
0
Den Zylinderdeckel auf die Zylinderdeckeldichtung setzen.
a
Den Zylinderdeckel festhalten, dabei die vier Schrauben
(M5×20) mit dem 4 mm Innensechskantschlüssel
festziehen.
Beispiel für die
Anzugsreihenfolge der Schrauben
Dritte
Erste
WARNUNG
• Achten Sie darauf, dass der Zylinderdeckel fest
und gleichmäßig mit den vier Schrauben (M5×20)
mit dem vorgeschriebenen Anzugsmoment am
Gehäuse befestigt wurde.
4 mm
Innensechskantschlüssel
Schraube M5×20 (4 St.)
Zylinderdeckel
Zweite
Vierte
HINWEIS:
• Die Schrauben gleichmäßig über Kreuz festziehen. Das
vorgeschriebene Anzugsmoment beträgt 100 bis 120 kgf-cm
(86,8 bis 104,2 in lbs.).
8. WARTUNG FÜR OPTIMALE
LEISTUNG
1
DEN NAGLER NICHT BETÄTIGEN, WENN ER LEER IST.
2
VERWENDEN SIE NUR EMPFOHLENES ÖL.
Turbinenöl sollte für die Schmierung des Gerätes verwendet
werden. Nach Abschluss der Arbeiten sollten 10 Tropfen Öl mit
einer Ölspritze in den Luftanschluss gegeben werden.
(Empfohlenes Öl : ISO VG32)
3
TÄGLICH ODER JEWEILS VOR DER
INBETRIEBSETZUNG ÜBERPRÜFEN UND WARTEN
WARNUNG
Vor der Überprüfung oder Wartung des Werkzeugs die
Druckluftzufuhr abschalten und das Magazin leeren.
(1)
Luftdruckkompressor entleeren.
(2)
Alle Schrauben fest anziehen.
(3)
Dafür sorgen, dass der Kontaktarm leichtgängig bleibt.
9. AUFBEWAHRUNG
1
Wenn das Werkzeug für längere Zeit nicht verwendet wird,
eine dünne Schicht Schmiermittel auf die Stahlteile
auftragen, um Rostbildung zu verhindern.
2
Das Werkzeug nicht im Kalten aufbewahren. Das
Werkzeug in einem warmen Bereich aufbewahren. Von
Kindern fernhalten.
3
Wenn das Werkzeug nicht verwendet wird, muss es an
einem warmen und trockenen Ort aufbewahrt werden. Von
Kindern fernhalten.
4
Bei allen Qualitätswerkzeugen ist aufgrund des normalen
Verschleißes schließlich eine Wartung oder die Ersetzung
von Teilen erforderlich.
10. STÖRUNGSBESEITIGUNG
Störungsbeseitigung und/oder Reparaturen dürfen nur von
den Vertragshändlern der MAX CO., LTD. oder anderen
Fachleuten unter ordnungsgemäßer Berücksichtigung der
hierin enthaltenen Informationen durchgeführt werden.
Ergänzung zur Betriebsanleitung
Unter der am 1. Januar 2001 in Kraft tretenden europäischen
Norm EN 792-13 müssen Eintreibgeräte mit Kontaktauslösung
mit dem Symbol "Nicht von Gerüsten oder Leitern benutzen"
gekennzeichnet sein und dürfen nicht für bestimmte
Anwendungen benutzt werden, zum Beispiel.
∗ wenn das Wechseln von einer Eintreibstelle zur anderen über
Gerüste, Treppen, Leitern oder leiterähnliche Konstruktionen,
wie z.B. Dachlattungen, erfolgt,
∗ das Schließen von Kisten oder Verschlägen,
∗ beim Anbringen von Transportsicherungen, z.B. auf
Fahrzeugen und Waggons.
