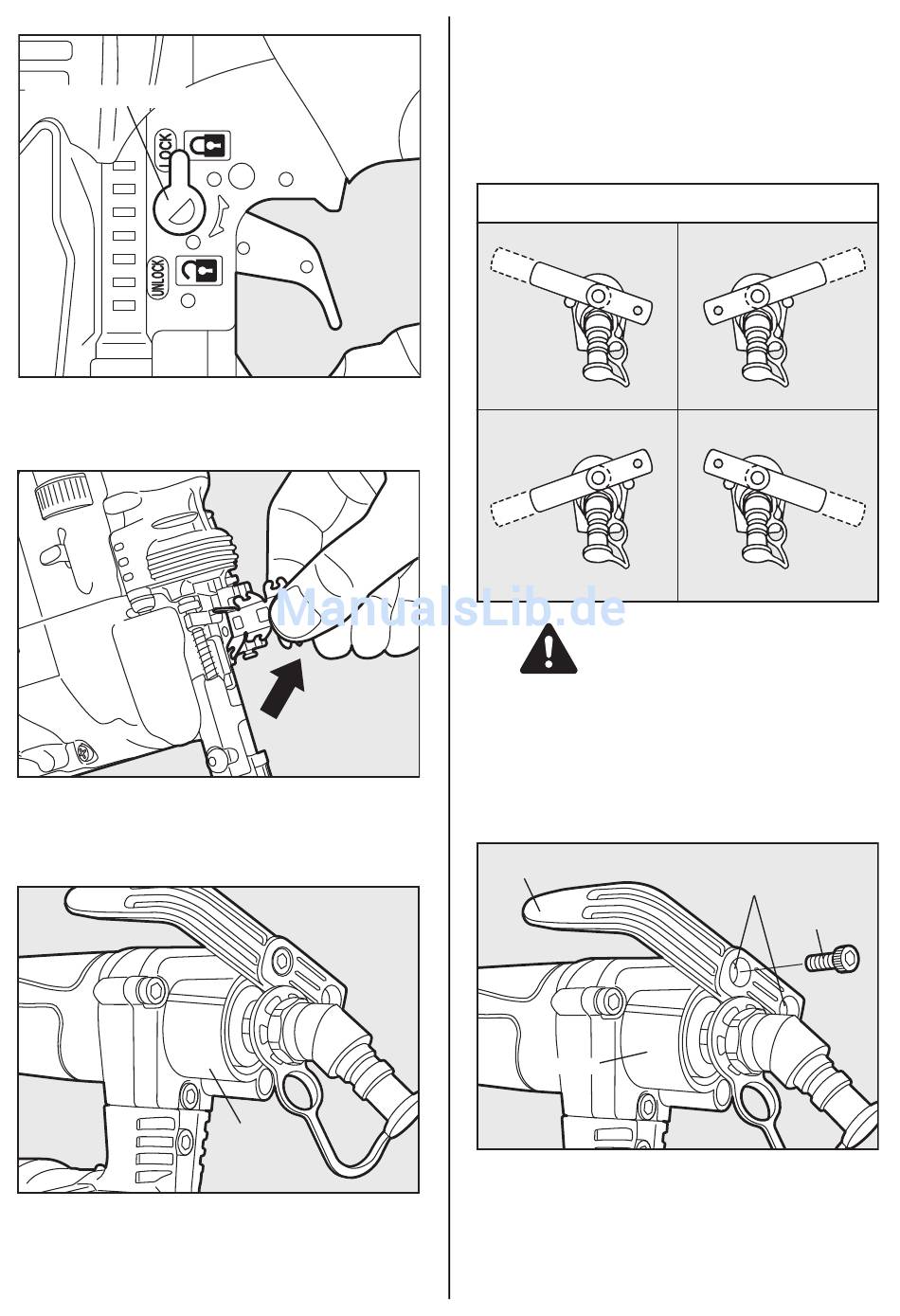

BETÄTIGUNGSSPERRE
Betätigungssperrenknopf
Das Gerät ist mit einer Betätigungssperre ausgestattet. Drücken und
drehen Sie vor dem Eintreiben von Schrauben den
Betätigungshebel von der Position LOCK auf die Position UNLOCK.
ENTFERNEN DES KUNSTSTOFFBANDS
Während die Schrauben eingetrieben werden, wird das
Kunststoffband aus dem Werkzeug ausgegeben. Wenn ein
ausreichend langer Streifen ausgegeben wurde, kann er an der
Abreißkante an der Nase abgerissen werden.
ÜBERDRUCKVENTIL
Dieses Werkzeug enthält ein Hochdruckreduzierventil zum
Mindern des Druckbereichs auf der PowerLine Schlauchseite
(18 bis 23 bar (250 bis 320 p.s.i.)) auf einen Druck von ca. 8 bar
(120 p.s.i.).
In einer Situation, in der das Hochdruckreduzierventil ausfällt und der
Druck sich im Werkzeug aufbaut, wird ein Überdruckventil aktiviert
Überdruckventil
(eingebaut auf
der Innenseite
dieses Teils)
zum Ablassen des Drucks, wobei ein Tonsignal ausgegeben wird. Da
dies den Ausfall des Hochdruckreduzierventils anzeigt, die
Verwendung des Geräts sofort einstellen, die Druckluftversorgung
trennen und das Gerät zur Reparatur an einen MAX Co., Ltd.
Vertragshändler oder einen anderen Fachhändler senden.
Beachten Sie, dass das Überdruckventil in den hinteren Teil des
Gerätegehäuses eingebaut ist.
VERFAHREN ZUM ÄNDERN DER HAKENRICHTUNG
MONTAGERICHTUNGEN
WARNUNG
• IMMER die Druckluftversorgung vor dem Ändern
der Richtung des Hakens trennen.
Die Richtung des Hakens kann in vier verschiedene Richtungen
geändert werden, und die Hakenbreite kann außerdem in zwei
Stufen für jede Richtung geändert werden. Dadurch ergibt sich
eine mögliche Einstellung von insgesamt acht Mustern.
Haken
Regler
Verwenden Sie zum Ändern der Richtung oder Breite des
Hakens einen Innensechskantschlüssel 4, um die
Innensechskantschraube, die den Haken befestigt, zu lösen.
Setzen Sie nach dem Einstellen der Hakenposition die
Innensechskantschraube wieder ein und ziehen Sie sie fest.
27
Montagebohrung
Innensechskant-
schraube
