EINSATZ VON UMLENKSPIEGELN
Zum Schutz und zur Überwachung von Bereichen mit Zugang von mehreren Seiten kann
man zusätzlich zu Sender und Empfänger einen oder mehrere Umlenkspiegel einsetzen. Die
vom Sender ausgehenden Strahlen können durch Umlenkspiegel über mehrere Seiten
umgelenkt werden. Wenn man die vom Sender ausgehenden Strahlen um 90° spiegeln
möchte, muss die Spiegeloberfläche mit dem Strahlengang einen Winkel von 45° bilden.

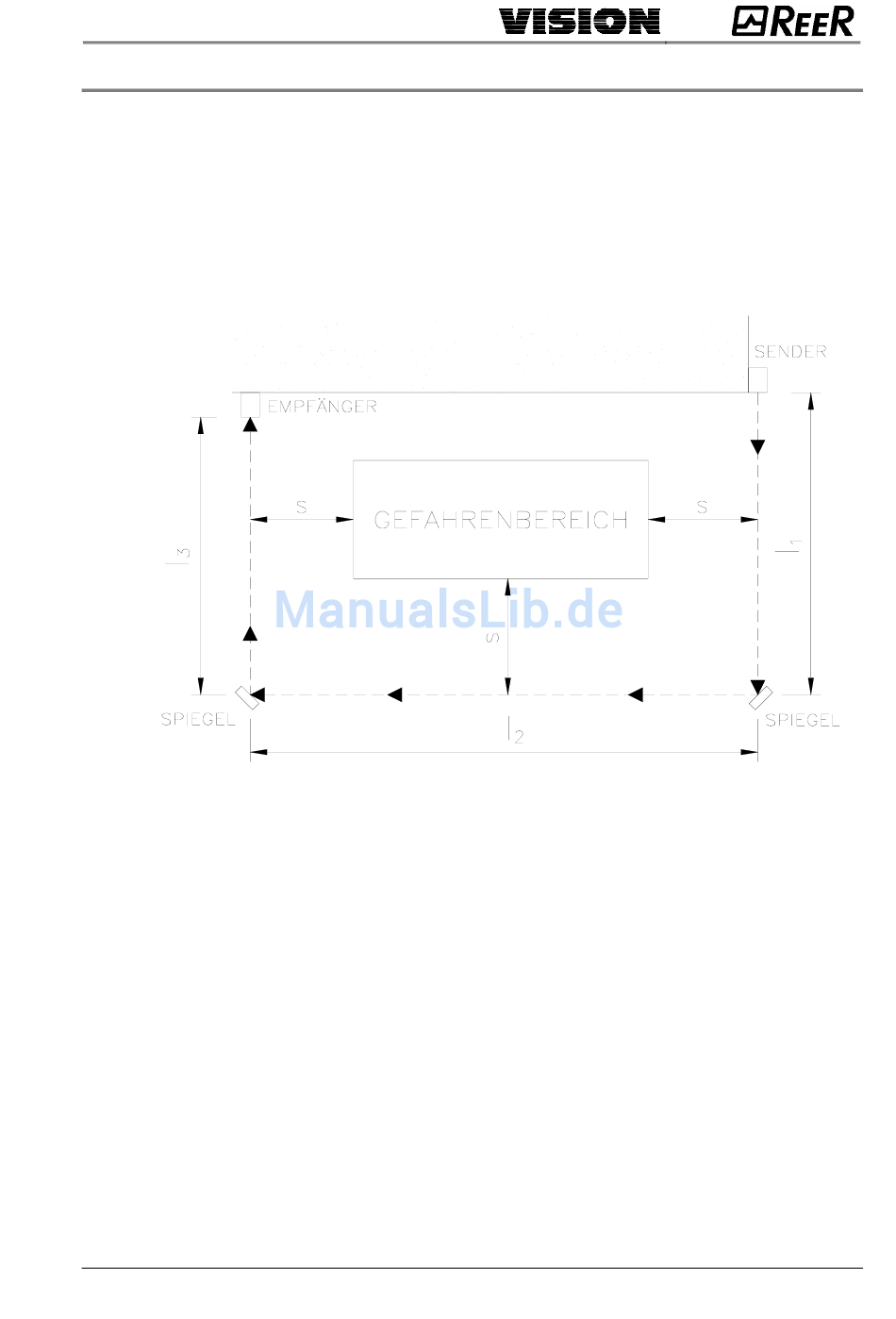

Das folgende Bild zeigt eine Anwendung, bei der mit zwei Umlenkspiegeln ein U-förmiger
Zugangssschutz realisiert wird.
Wichtige Hinweise für den Einsatz von Umlenkspiegeln:
•
Bringen Sie die Umlenkspiegel so an, dass der Mindest-Sicherheitsabstand S (Bild 14)
auf jeder Seite des Zugangs zum Gefahrenbereich eingehalten wird.
•
Die Reichweite (Bereich) ist durch die Summe der Längen aller Seiten gegeben, die
Zugang zum Schutzbereich ermöglichen. (Darauf achten, daß der maximale Bereich
zwischen Sender und Empfänger für jeden verwendeten Spiegel um 15% reduziert
wird).
•
Bei der Montage besonders darauf achten, dass entlang der Längsachse des Spiegels
keine Biegung entsteht.
•
Durch Annäherung an den Empfänger und dessen Sendeachse überprüfen, ob das
Gesamtprofil des Senders im ersten Spiegel sichtbar ist.
•
Es empfiehlt sich, höchstens drei Umlenkspiegel zu verwenden.
•
•
8540488
17/10/2007
Rev.6
Bild 14
15
