TESTFUNKTION
Der VISION Licht-Vorhang verfügt nicht über eine eine Anlaufsperre und
Wiederanlaufsperre. In vielen Applikationen ist diese Sicherheitsfunktion jedoch
notwendig. Das Sicherheitsrelais AD SR1 erfüllt diese Sicherheitsfunktion nach
IEC 61496-1. Bitte beachten Sie bei der Risikoanalyse Ihrer Applikation diese
Problematik.
Dank eines automatischen Systems zur Fehlerentdeckung kann die Vision Lichtschranke
selbständig einen Fehler in weniger als 500 msek entdecken. Dieses Aufnahmesystem ist
immer aktiviert und braucht keine externen Eingriffe.
Wenn der Anwender die hinter der Schranke angeschlossenen Geräte (ohne physikalischen
Eingriff im geschützten Bereich) prüfen will, kann er den TEST Befehl benutzen (womit die
Spannung auf dem Stift 2 des Senders auf 0 V= gesetzt wird).
Die Testfunktion simuliert ein Eindringen in den geschützten Bereich und ermöglicht so eine
Funktionskontrolle des ganzen Systems durch einen externen Überwacher (wie z.B. SPS,
Kontrollmodul etc.). Der TEST Befehl muss für mindestens 80 msec anstehen.
Mit diesem Befehl können die OSSDs von ON auf OFF geschaltet werden, so dass der
Befehl aktiv ist.
STATUS DER AUSGÄNGE
VISION besitzt zwei statische PNP-Ausgänge am Empfänger, der Status hängt von der
Bedingung des Schutzbereichs ab.
Die maximal zulässige Last beträgt 500mA bei 24Vdc, diese bezieht sich auf eine
Widerstandslast von 48Ω. Die maximale Lastkapazität bezieht sich auf 2.2µF. Die
Bedeutung der Statuszustände der Ausgänge wird in der untenstehenden Tabelle definiert.
Jegliche Kurzschlüsse zwischen Ausgängen oder zwischen Ausgängen und 24Vdc oder
0Vdc Stromversorgungen werden durch den Lichtvorhang detektiert.
NAME DES SIGNALS
OSSD1
OSSD2
OSSD1
OSSD2
Unter der Bedingung "Schutzbereich frei" liefert der Empfänger eine Spannung von
24 VDC an beide Ausgänge. Die erforderliche Last muß somit zwischen den
Ausgangsanschlüssen und 0D
18
BEDINGUNG
24Vdc
0Vdc
Tabelle 3

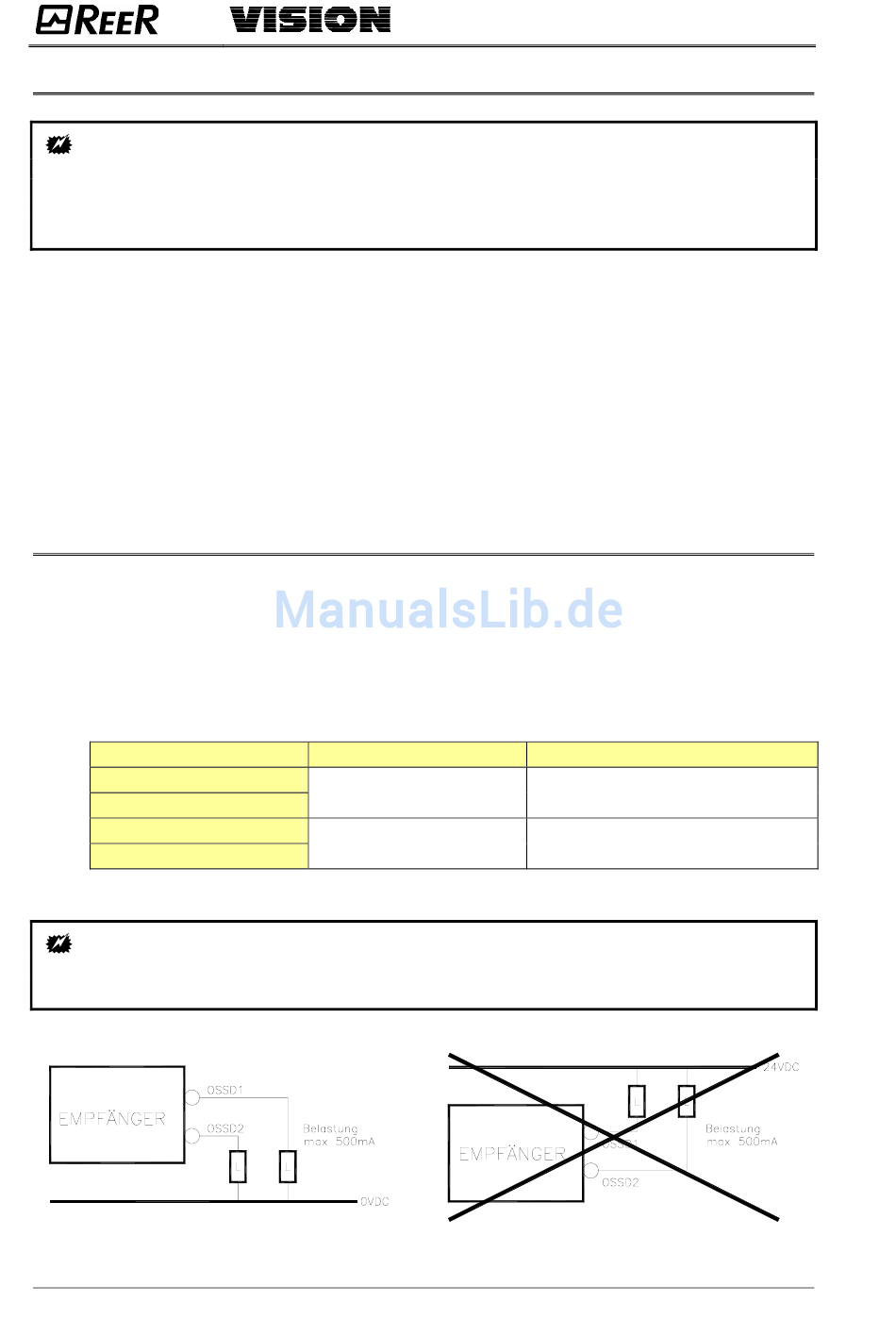

(Abbildung 17) verbunden werden.
VC
Bild 17
BEDEUTUNG
Bedingung – Lichtvorhang frei
Bedingung - Lichtvorhang besetzt oder
Fehler detektiert
•
8540488
17/10/2007
•
Rev.6
