RZ/RM 1... EG/EUG
Baugruppe Deckel kompl.
Abb. 45: Baugruppe Deckel kompl.
Ersatzteilliste Baugruppe Deckel kompl.
Pos.
- - -
- - -
1 1 1
1 1 1
1 1 1
1 1 1
1 - -
1 1 1
1 1 1
1 1 1
- - - - -
- - - - -
1 1 1 1 1
1 1 1 1 1
1 1 1 1 1
1 1 1 1 1
- - - - -
1 1 1 1 1
1 1 1 1 1
1 1 1 1 1
Beschreibung
- Baugruppe Deckel
- Baugruppe Mischsystem
1 Druckfeder Ölvorwärmer
1 Pass-Scheibe 10x16x1, DIN 988, A2K
O-Ring; 8,0x3-NBR 70° schwarz,
1
für Vorwärmer
1 Dichtkantenring Rp 1/8; DKI; Ermeto
- Justierring mit Madenschraube
1 Ölrohr, EN10305-4 Stahl
Gerade Aufschraub-Verschraubung Rp 1/8,
1
4 mm (nur Körper)
1 Kabeldurchführung EPDM 50 Sh.A

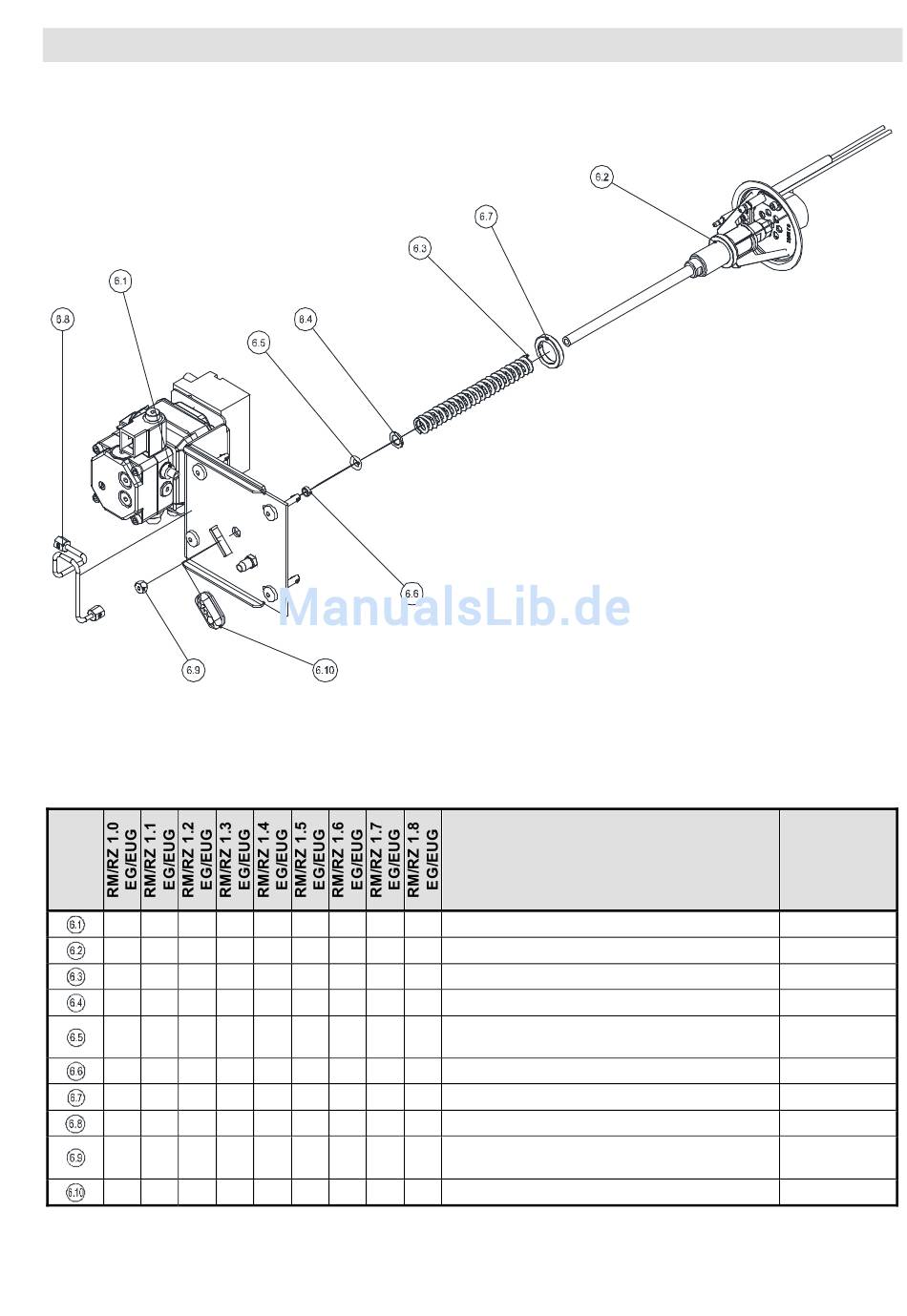

Explosionszeichnung Baugruppe Deckel komplett
Sk13-0212-107_Blatt 1
Stand: 27.08.2015
Wartung
Sach-Nr.
s. Seite 50
s. Seite 52
95.23171-0030
95.99198-0022
95.99287-0082
95.23199-0011
95.23199-0024
95.23144-0100
95.99385-0011
95.95120-0012
