Wartung

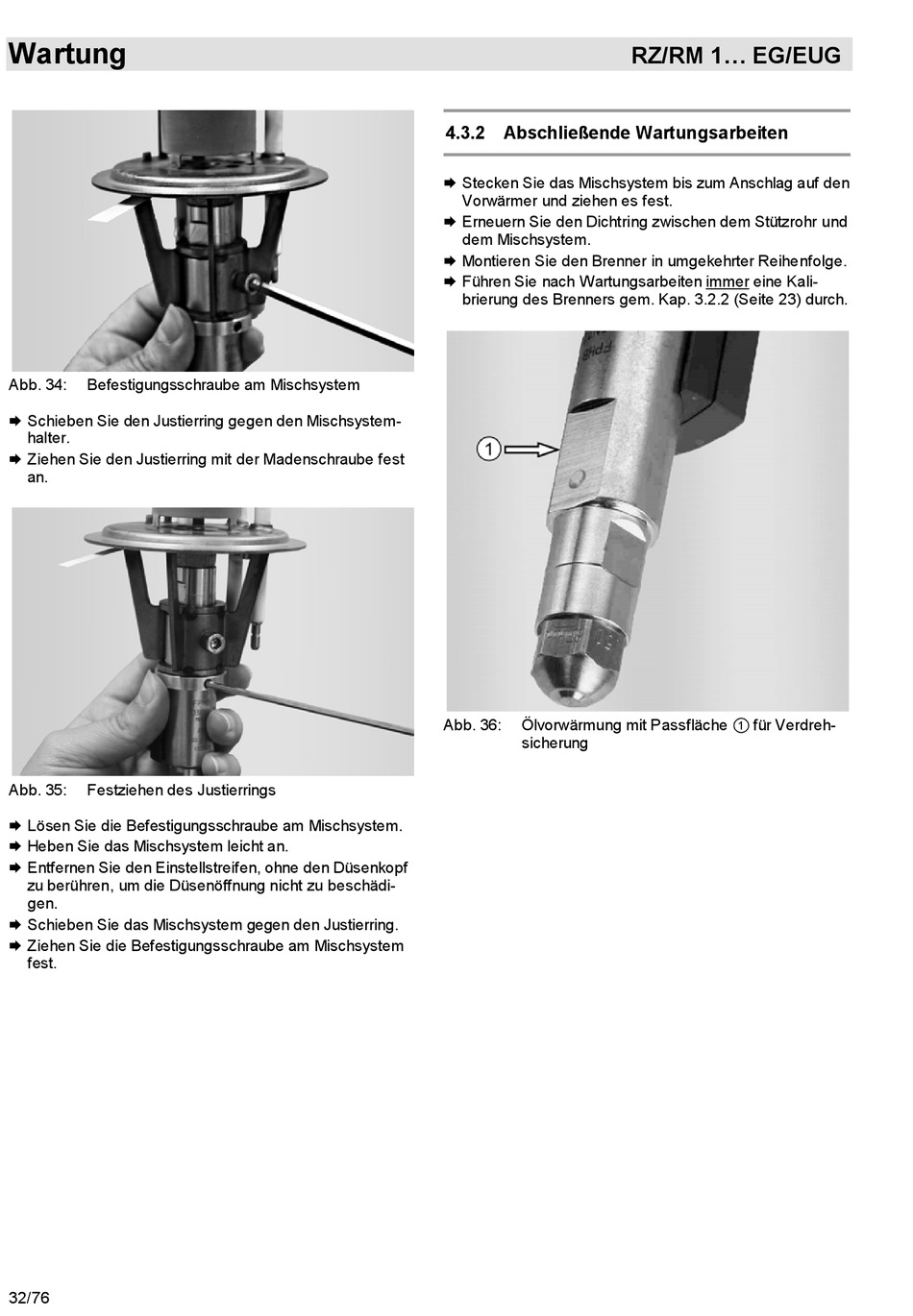

Abb. 34: Befestigungsschraube am Mischsystem
 Schieben Sie den Justierring gegen den Mischsystem-
halter.
 Ziehen Sie den Justierring mit der Madenschraube fest
an.
Abb. 35: Festziehen des Justierrings
 Lösen Sie die Befestigungsschraube am Mischsystem.
 Heben Sie das Mischsystem leicht an.
 Entfernen Sie den Einstellstreifen, ohne den Düsenkopf
zu berühren, um die Düsenöffnung nicht zu beschädi-
gen.
 Schieben Sie das Mischsystem gegen den Justierring.
 Ziehen Sie die Befestigungsschraube am Mischsystem
fest.
32/76
4.3.2 Abschließende Wartungsarbeiten
 Stecken Sie das Mischsystem bis zum Anschlag auf den
Vorwärmer und ziehen es fest.
 Erneuern Sie den Dichtring zwischen dem Stützrohr und
dem Mischsystem.
 Montieren Sie den Brenner in umgekehrter Reihenfolge.
 Führen Sie nach Wartungsarbeiten immer eine Kali-
brierung des Brenners gem. Kap. 3.2.2 (Seite 23) durch.
Abb. 36: Ölvorwärmung mit Passfläche
sicherung
RZ/RM 1... EG/EUG
für Verdreh-
