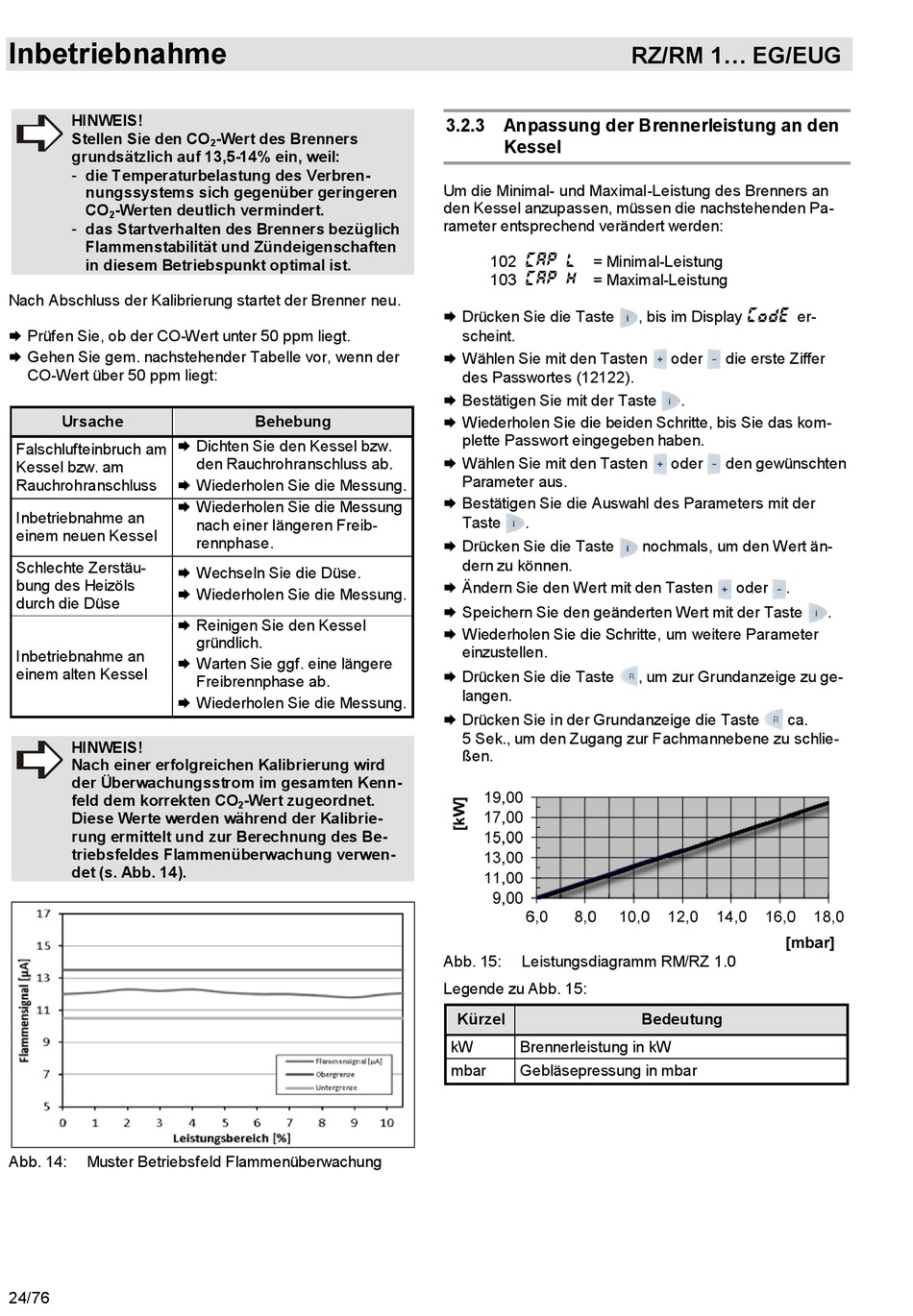

Anpassung Der Brennerleistung An Den Kessel - MHG RM 1.. EUG Bedienungsanleitung

Inbetriebnahme
HINWEIS!
Stellen Sie den CO
grundsätzlich auf 13,5-14% ein, weil:
- die Temperaturbelastung des Verbren-
nungssystems sich gegenüber geringeren
CO -Werten deutlich vermindert.
2
- das Startverhalten des Brenners bezüglich
Flammenstabilität und Zündeigenschaften
in diesem Betriebspunkt optimal ist.
Nach Abschluss der Kalibrierung startet der Brenner neu.
 Prüfen Sie, ob der CO-Wert unter 50 ppm liegt.
 Gehen Sie gem. nachstehender Tabelle vor, wenn der
CO-Wert über 50 ppm liegt:
Ursache
 Dichten Sie den Kessel bzw.
Falschlufteinbruch am
Kessel bzw. am
 Wiederholen Sie die Messung.
Rauchrohranschluss
 Wiederholen Sie die Messung
Inbetriebnahme an
einem neuen Kessel
Schlechte Zerstäu-
 Wechseln Sie die Düse.
bung des Heizöls
 Wiederholen Sie die Messung.
durch die Düse
 Reinigen Sie den Kessel
Inbetriebnahme an
 Warten Sie ggf. eine längere
einem alten Kessel
 Wiederholen Sie die Messung.
HINWEIS!
Nach einer erfolgreichen Kalibrierung wird
der Überwachungsstrom im gesamten Kenn-
feld dem korrekten CO
Diese Werte werden während der Kalibrie-
rung ermittelt und zur Berechnung des Be-
triebsfeldes Flammenüberwachung verwen-
det (s. Abb. 14).
Abb. 14: Muster Betriebsfeld Flammenüberwachung
24/76
-Wert des Brenners
2
Behebung
den Rauchrohranschluss ab.
nach einer längeren Freib-
rennphase.
gründlich.
Freibrennphase ab.
-Wert zugeordnet.
2
3.2.3 Anpassung der Brennerleistung an den
Kessel
Um die Minimal- und Maximal-Leistung des Brenners an
den Kessel anzupassen, müssen die nachstehenden Pa-
rameter entsprechend verändert werden:
102 CAP L = Minimal-Leistung
103 CAP H = Maximal-Leistung
 Drücken Sie die Taste
scheint.
 Wählen Sie mit den Tasten
des Passwortes (12122).
 Bestätigen Sie mit der Taste
 Wiederholen Sie die beiden Schritte, bis Sie das kom-
plette Passwort eingegeben haben.
 Wählen Sie mit den Tasten
Parameter aus.
 Bestätigen Sie die Auswahl des Parameters mit der
Taste .
 Drücken Sie die Taste
dern zu können.
 Ändern Sie den Wert mit den Tasten
 Speichern Sie den geänderten Wert mit der Taste
 Wiederholen Sie die Schritte, um weitere Parameter
einzustellen.
 Drücken Sie die Taste
langen.
 Drücken Sie in der Grundanzeige die Taste
5 Sek., um den Zugang zur Fachmannebene zu schlie-
ßen.
Abb. 15: Leistungsdiagramm RM/RZ 1.0
Legende zu Abb. 15:
Kürzel
kW Brennerleistung in kW
mbar Gebläsepressung in mbar
RZ/RM 1... EG/EUG
, bis im Display CodE er-
oder die erste Ziffer
.
oder den gewünschten
nochmals, um den Wert än-
oder .
, um zur Grundanzeige zu ge-
ca.
Bedeutung
.
