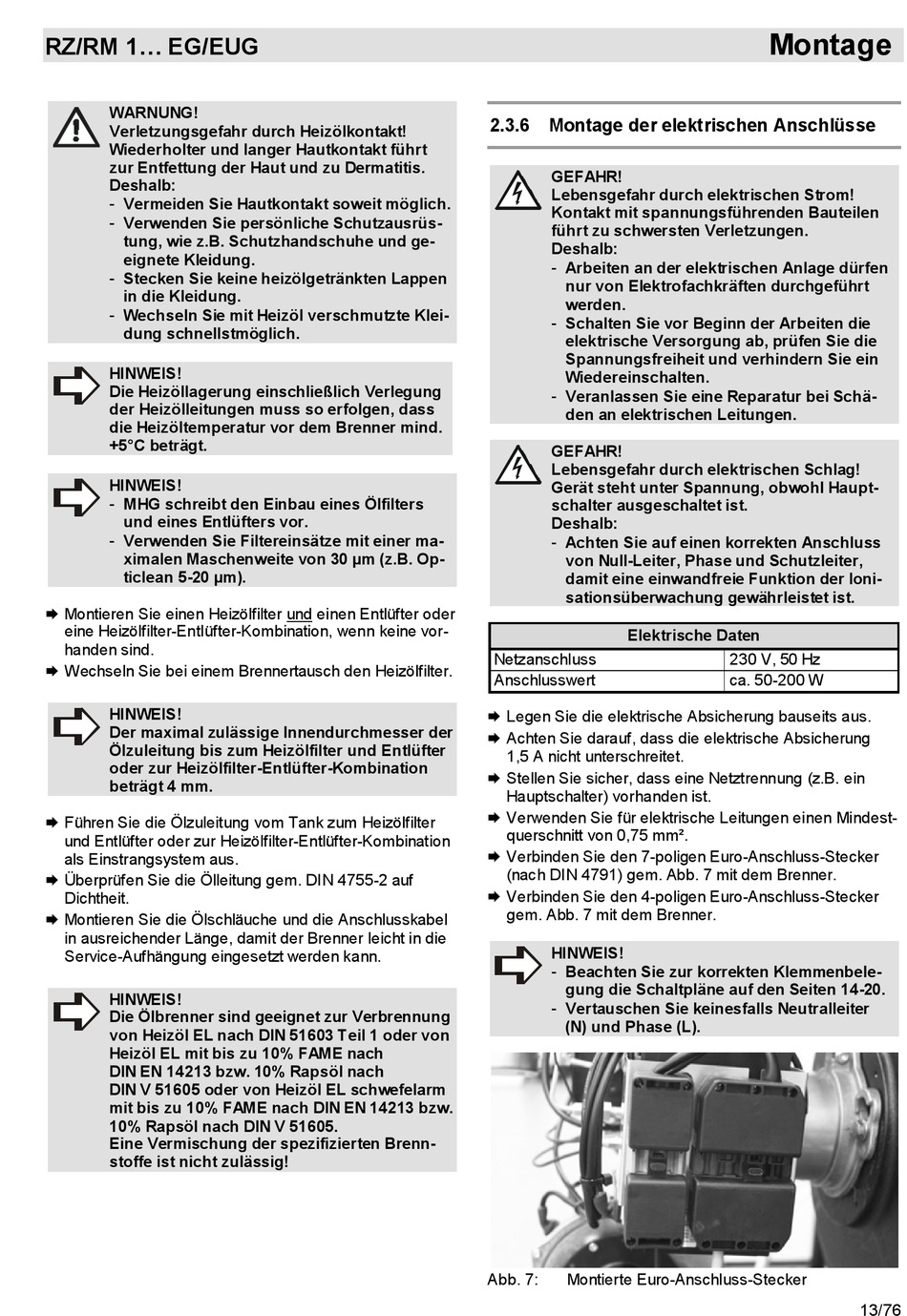

Montage Der Elektrischen Anschlüsse - MHG RM 1.. EUG Bedienungsanleitung

RZ/RM 1... EG/EUG
WARNUNG!
Verletzungsgefahr durch Heizölkontakt!
Wiederholter und langer Hautkontakt führt
zur Entfettung der Haut und zu Dermatitis.
Deshalb:
- Vermeiden Sie Hautkontakt soweit möglich.
- Verwenden Sie persönliche Schutzausrüs-
tung, wie z.B. Schutzhandschuhe und ge-
eignete Kleidung.
- Stecken Sie keine heizölgetränkten Lappen
in die Kleidung.
- Wechseln Sie mit Heizöl verschmutzte Klei-
dung schnellstmöglich.
HINWEIS!
Die Heizöllagerung einschließlich Verlegung
der Heizölleitungen muss so erfolgen, dass
die Heizöltemperatur vor dem Brenner mind.
+5°C beträgt.
HINWEIS!
- MHG schreibt den Einbau eines Ölfilters
und eines Entlüfters vor.
- Verwenden Sie Filtereinsätze mit einer ma-
ximalen Maschenweite von 30 µm (z.B. Op-
ticlean 5-20 µm).
 Montieren Sie einen Heizölfilter und einen Entlüfter oder
eine Heizölfilter-Entlüfter-Kombination, wenn keine vor-
handen sind.
 Wechseln Sie bei einem Brennertausch den Heizölfilter.
HINWEIS!
Der maximal zulässige Innendurchmesser der
Ölzuleitung bis zum Heizölfilter und Entlüfter
oder zur Heizölfilter-Entlüfter-Kombination
beträgt 4 mm.
 Führen Sie die Ölzuleitung vom Tank zum Heizölfilter
und Entlüfter oder zur Heizölfilter-Entlüfter-Kombination
als Einstrangsystem aus.
 Überprüfen Sie die Ölleitung gem. DIN 4755-2 auf
Dichtheit.
 Montieren Sie die Ölschläuche und die Anschlusskabel
in ausreichender Länge, damit der Brenner leicht in die
Service-Aufhängung eingesetzt werden kann.
HINWEIS!
Die Ölbrenner sind geeignet zur Verbrennung
von Heizöl EL nach DIN 51603 Teil 1 oder von
Heizöl EL mit bis zu 10% FAME nach
DIN EN 14213 bzw. 10% Rapsöl nach
DIN V 51605 oder von Heizöl EL schwefelarm
mit bis zu 10% FAME nach DIN EN 14213 bzw.
10% Rapsöl nach DIN V 51605.
Eine Vermischung der spezifizierten Brenn-
stoffe ist nicht zulässig!
2.3.6 Montage der elektrischen Anschlüsse
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Kontakt mit spannungsführenden Bauteilen
führt zu schwersten Verletzungen.
Deshalb:
- Arbeiten an der elektrischen Anlage dürfen
nur von Elektrofachkräften durchgeführt
werden.
- Schalten Sie vor Beginn der Arbeiten die
elektrische Versorgung ab, prüfen Sie die
Spannungsfreiheit und verhindern Sie ein
Wiedereinschalten.
- Veranlassen Sie eine Reparatur bei Schä-
den an elektrischen Leitungen.
GEFAHR!
Lebensgefahr durch elektrischen Schlag!
Gerät steht unter Spannung, obwohl Haupt-
schalter ausgeschaltet ist.
Deshalb:
- Achten Sie auf einen korrekten Anschluss
von Null-Leiter, Phase und Schutzleiter,
damit eine einwandfreie Funktion der Ioni-
sationsüberwachung gewährleistet ist.
Elektrische Daten
Netzanschluss
Anschlusswert
 Legen Sie die elektrische Absicherung bauseits aus.
 Achten Sie darauf, dass die elektrische Absicherung
1,5 A nicht unterschreitet.
 Stellen Sie sicher, dass eine Netztrennung (z.B. ein
Hauptschalter) vorhanden ist.
 Verwenden Sie für elektrische Leitungen einen Mindest-
querschnitt von 0,75 mm².
 Verbinden Sie den 7-poligen Euro-Anschluss-Stecker
(nach DIN 4791) gem. Abb. 7 mit dem Brenner.
 Verbinden Sie den 4-poligen Euro-Anschluss-Stecker
gem. Abb. 7 mit dem Brenner.
HINWEIS!
- Beachten Sie zur korrekten Klemmenbele-
gung die Schaltpläne auf den Seiten 14-20.
- Vertauschen Sie keinesfalls Neutralleiter
(N) und Phase (L).
Abb. 7: Montierte Euro-Anschluss-Stecker
Montage
230 V, 50 Hz
ca. 50-200 W
13/76
