Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis NORMEN UND VORSCHRIFTEN ................................4 Normen und Richtlinien................................4 Hinweise zum Einsatz der Brenner ............................4 ALLGEMEINES ......................................5 Die Flamme macht den Unterschied............................5 Energie-Einsparung .................................. 5 Ausschreibungstext .................................. 6 MONTAGE ....................................... 7 Montagewerkzeuge und Arbeiten ............................7 Montagehinweise .................................. -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Diese vorliegende Anleitung richtet sich an Fachkräfte von Heizungsfachbetrieben. Hier fin- den Sie die notwendigen Angaben über Installation und Einstellung der Raketenbrenner® RE HU. Mit diesem Zeichen sind Hinweise gekennzeichnet, die Sie zu Ihrer Sicherheit und der anderer Personen unbedingt beachten müssen. -
Seite 4: Normen Und Vorschriften
Maßnahmen ergriffen werden, die für die Heranführung unbelasteter Verbrennungsluft sorgen. FeuVo Feuerungsverordnung der Bundesländer Im Zweifelsfall sollte eine Rücksprache mit MHG Heiztechnik er- folgen. 1. BImSchV Erste Verordnung zur Durchführung des Bundes-Immissions- Die Brenner dürfen nicht in Räumen mit starkem schutzgesetzes Staubanfall oder hoher Luftfeuchtigkeit (z. -
Seite 5: Allgemeines
(s. Abb. 1). Die Kontrolle von Abgastemperaturen und Brennerlaufzeiten können dem Endverbraucher außerdem Hinweise auf die Ver- Mit dem RE HU präsentiert MHG Heiztechnik die Summe der Er- brennungsgüte und den Ölverbrauch geben: fahrungen aus 20 Jahren Entwicklungsarbeit in der Blaubren- nertechnologie. -
Seite 6: Ausschreibungstext

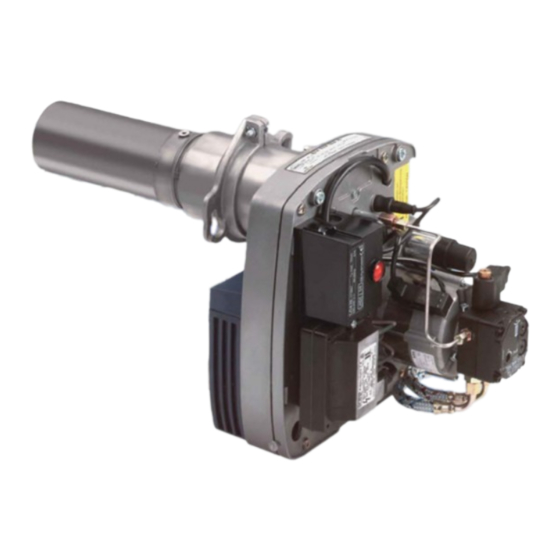

2. Allgemeines RE HU 15 - 69 kW Ausschreibungstext Schaltung einstufig mit Vorwärmung und Vorbelüftung, zuge- lassen für intermittierenden Betrieb an Guss-/ Stahl-Heizkesseln Der Brenner besteht aus: Spiralgehäuse (Leichtmetall-Druckguss) Brennerrohr (hochhitzebeständiger Stahl) Verbrennungssystem mit thermodynamischer Gemischaufbe- reitung (geräuschgedämpft) Gehäusedeckel mit Funktionsteilen Elektromotor mit Betriebskondensator Ölpumpe mit eingebautem Magnetventil, direkt gekuppelt Ölfeuerungsautomat mit Diagnosefunktion für intermittieren-... -
Seite 7: Montage
3. Montage RE HU 15 - 69 kW Montage Entlüften des Ölversorgungssystems bei der Inbetriebnahme Montagewerkzeuge und Arbeiten über Manometeranschluss der Pumpe. Undichtigkeiten im Ölversorgungssystem können zu Verbren- Schraubenschlüssel SW 13 nungsstörungen sowie zum „Nachtropfen“ des Brenners füh- -> Fixierung des Brenners an der Kesseltür (s. Abb. 10) ren. -
Seite 8: Ecostar Gk 4 - Gk 8
3. Montage RE HU 15 - 69 kW 3.2.2 EcoStar GK 4 - GK 8 Abb. 6: Stecken Sie den Brenneranschlussstecker in die Buchse des Brenners. Abb. 8: Brenner-Kessel Montage I Abb. 7: Hängen Sie die Kesseltürisolierung am Verkleidungsblech vorn in die dafür vorgesehenen Ausschnitte ein. Abb. -
Seite 9: Anlagencheck
3. Montage RE HU 15 - 69 kW Anlagencheck Zu einer ordnungsgemäßen Montage durch die Fachfirma ge- hören: Fachgerechte Verlegung der Ölleitungen einschließlich Filter, Dichtheitskontrolle und Auffüllen mit Öl. Die entsprechenden Vorschriften des Wasserhaushaltsgeset- zes (WHG) hinsichtlich Verlegung der Ölleitungen und Anti- heberwirkung sind zu beachten. -
Seite 10: Inbetriebnahme
4. Inbetriebnahme RE HU 15 - 69 kW Inbetriebnahme Nach Einregulierung auf einen CO -Wert von 13,5% muss eine Inbetriebnahme und Einregulierung Kontrolle des CO-Wertes vorgenommen werden. Wird hierbei ein CO-Wert über 40 mg/kWh gemessen, so ist der CO -Wert in der Regel durch Falschlufteinbruch am Rauchrohranschluss ver- Jeder Brenner ist voreingestellt und warmerprobt. -
Seite 11: Gebläsepressung
4. Inbetriebnahme RE HU 15 - 69 kW • Sollte der CO -Wert deutlich unter 14,8% liegen, hat man Gebläsepressung entweder Falschluft durch undichte Kessel und/oder sehr ho- hen Zug, keinen Kernstrom im Abgasrohr oder ein nicht kalib- riertes Messgerät. In diesem Fall sollte man von der Druckein- Zur Kontrolle der Einstellung ist es erforderlich, die Gebläsepres- stellung die zum heftigen Anstieg des CO-Wertes geführt hat sung zu messen (s. -
Seite 12: Wartung
5. Wartung RE HU 15 - 69 kW Wartung Wartung Aufgrund gesetzlicher Vorschriften ist im Jahr eine Überprüfung der Ölfeuerungsanlage durch einen Fachmann empfohlen. Der Brenner ist zu reinigen (Gebläserad, Mischsystem, Zündeinrich- tung) und die Düse ggf. gem. Kap. 7.4.1 bzw. 7.4.3 zu wech- seln. - Seite 13 5. Wartung RE HU 15 - 69 kW Abb. 20: Abstand Düse - Luftblende Mischsystem gegen den Anschlag am Vorwärmer Abb. 18: Rückansicht Mischeinrichtung RE HU mit Verdrehsicherung schieben. Mischsystemgröße s. Kap. 7.4.1 bzw. 7.4.3 Abb. 21: Einsetzen eines Dichtringes ins Stützrohr Abb.
-
Seite 14: Flammenüberwachung
5. Wartung RE HU 15 - 69 kW Flammenüberwachung Prüfung des Flammenwächters (DIN EN 267): Die Überprüfung der Flammenwächter (QRC) erfolgt am ein- fachsten unter Verwendung des Prüfsockels KF 8885 und eines handelsüblichen Amperemeters / Multimessgerätes. Während der Vorlüftphase darf der Signalstrom nicht mehr als 5,5 μA be- tragen, ansonsten Position der Zündelektroden und des Misch- systems überprüfen. -
Seite 15: Fehlersuche
6. Fehlersuche RE HU 15 - 69 kW Fehlersuche Fehlersuche Allgemeinen Betriebszustand überprüfen. Werden die angegebenen Werte eingehalten? Störung Ursache Behebung Brenner läuft nicht an, Spannungsausfall. Hauptschalter und Sicherungen überprüfen. Be- Regelkette geschlossen? triebsschalter, STB, TR gelbe LED leuchtet nicht Freigabethermostat Ölvorwärmer defekt. - Seite 16 6. Fehlersuche RE HU 15 - 69 kW Störung Ursache Behebung Ölmagnetventil öffnet nicht. Ölmagnetventil Spule austauschen, elektrische An- Brenner läuft, schlusskabel überprüfen. Zündfunke vorhanden, Flamme wird nicht gezün- Durchgang Ölrohr, Vorwärmer und Düse nicht in Ölrohr, Vorwärmer und Düse auf Durchgang kon- det oder Brenner schaltet Ordnung.
-
Seite 17: Technische Dokumentation
7. Technische Dokumentation RE HU 15 - 69 kW Technische Dokumentation Technische Daten und Elektro- Anschluss Unit EcoStar 200 - 400 Netzanschluss: 230 V, 50 Hz Anschlusswert: ca. 185 W Verdrahtung der Steckver- Motorleistung: 90 W bindung nach DIN 4791 Gewicht: ca. -
Seite 18: Tabelle Brennerausführung Unit Ecostar 200 - 400
Brenner-Typ Misch- Gebläse- Brennerrohr Kesseltyp tung tung Steinen - Düse Bestell-Nr. system RE 15 HU-0630 19/56 0,40 US gph 80° HT** Ø 133x42 Ø 80x200 RE 18 HU-0631 19/56 0,40 US gph 80° HT** Ø 133x42 Ø 80x200 EcoStar 200... -
Seite 19: Tabelle Brennerausführung Unit Gk 4 - Gk 8
7. Technische Dokumentation RE HU 15 - 69 kW 7.4.3 Tabelle Brennerausführung Unit GK 4 - GK 8 Brennerleis- Kessel- Kesselleistung Brenner-Typ Misch- Gebläse- Brennerrohr tung Steinen - Düse Bestell-Nr. system GK 2-15 RE 15 HU-0610 19/56 0,40 US gph 80° HT** Ø... -
Seite 20: Schaltplan Ecostar 200 - 400
7. Technische Dokumentation RE HU 15 - 69 kW Schaltplan EcoStar 200 - 400 Benennung Pos. Freigabethermostat im Vorwärmer enthalten Varistor Örtliche EVU- und VDE- UV-Flammenfühler QRC 1 Vorschriften beachten. Motor mit Kondensator Erdklemmen im Brenner mit Zündtransformator Erdleitungen verbinden. Magnetventil Ölfeuerungsautomat Vorwärmer... -
Seite 21: Schaltplan Für Gk 4 - Gk 8
7. Technische Dokumentation RE HU 15 - 69 kW Schaltplan für GK 4 - GK 8 Benennung Pos. Einschalter Sicherheitsthermostat Schaltthermostat Entstörtaster im Netzmodul Freigabethermostat im Vorwärmer enthalten Örtliche EVU- und VDE- Varistor Vorschriften beachten. UV-Flammenfühler QRC 1 Erdklemmen im Brenner mit Betriebsleuchte (grün) Erdleitungen verbinden. -
Seite 22: Feuerungsautomat Lmo 14.155
7. Technische Dokumentation RE HU 15 - 69 kW • Bedienung Feuerungsautomat LMO 14.155 Der Entriegelungstaster des Feuerungsautoma- ten «EK...» ist das zentrale Bedienelement für Entriegelung sowie Aktivierung / Deaktivierung A´ der Diagnose. Die mehrfarbige Signalleuchte «LED» im Entrie- gelungstaster des Feuerungsautomaten ist das gelb zentrale Anzeigeelement für visuelle Diagnose grün... - Seite 23 7. Technische Dokumentation RE HU 15 - 69 kW • Betriebsanzeige Farbcodetabelle der mehrfarbigen Signalleuchte «LED» Zustand Farbcode Farbe Während der Inbetriebsetzung erfolgt Anzeige gemäß folgen- der Tabelle: gelb- Unterspannung Farbcodetabelle der mehrfarbigen Signalleuchte «LED» Störung, Alarm ......... Zustand Farbcode Farbe Störcode-Ausgabe, Wartezeit «tw»,...
-
Seite 24: Explosionszeichnung
7. Technische Dokumentation RE HU 15 - 69 kW Explosionszeichnung... -
Seite 25: Legende Zur Explosionszeichnung
7. Technische Dokumentation RE HU 15 - 69 kW Legende zur Explosionszeichnung Pos Bezeichnung (Artikel Bez.) Sach-Nummer Pos Bezeichnung (Artikel Bez.) Sach-Nummer 1 Gehäuse vollständig 95.21110-0071 17 Dichtkantenring 95.23199-0011 2 Gehäusedeckel kompl. 95.21112-0043 18 Ölfeuerungsautomat LMO 14.155 95.95249-0050 2 Gehäusedeckel kompl. 95.21112-0044 18 Kabelhalter AGK 66 f. -
Seite 26: Gewährleistung
Einige Komponenten, wie z. B. Flammenwächter, Ölpumpe, Funktion bei fachgerechter Installation und Inbetriebnahme so- wie Verwendung von Heizöl EL nach DIN 51 603, Teil 1. Vorwärmer, sind speziell für MHG-Brenner ausgelegt und ge- fertigt. Die Gewährleistung gilt für 24 Monate nach Inbetriebnahme, längstens jedoch 27 Monate nach Versanddatum und be-... -
Seite 27: Hersteller - Bescheinigung
7. Technische Dokumentation RE HU 15 - 69 kW Hersteller - Bescheinigung Hamburg, 17.10.2005 nach § 7 (2) 1. BImSchV Die Firma MHG Heiztechnik GmbH bescheinigt hiermit für die nachstehend aufgeführten Ölbrenner: Produkt Ölbrenner Handelsbezeichnung Raketenbrenner® Typ / Baumuster-Nr. RE 15 – 69 HU 5G867/03 Prüfnormen...
