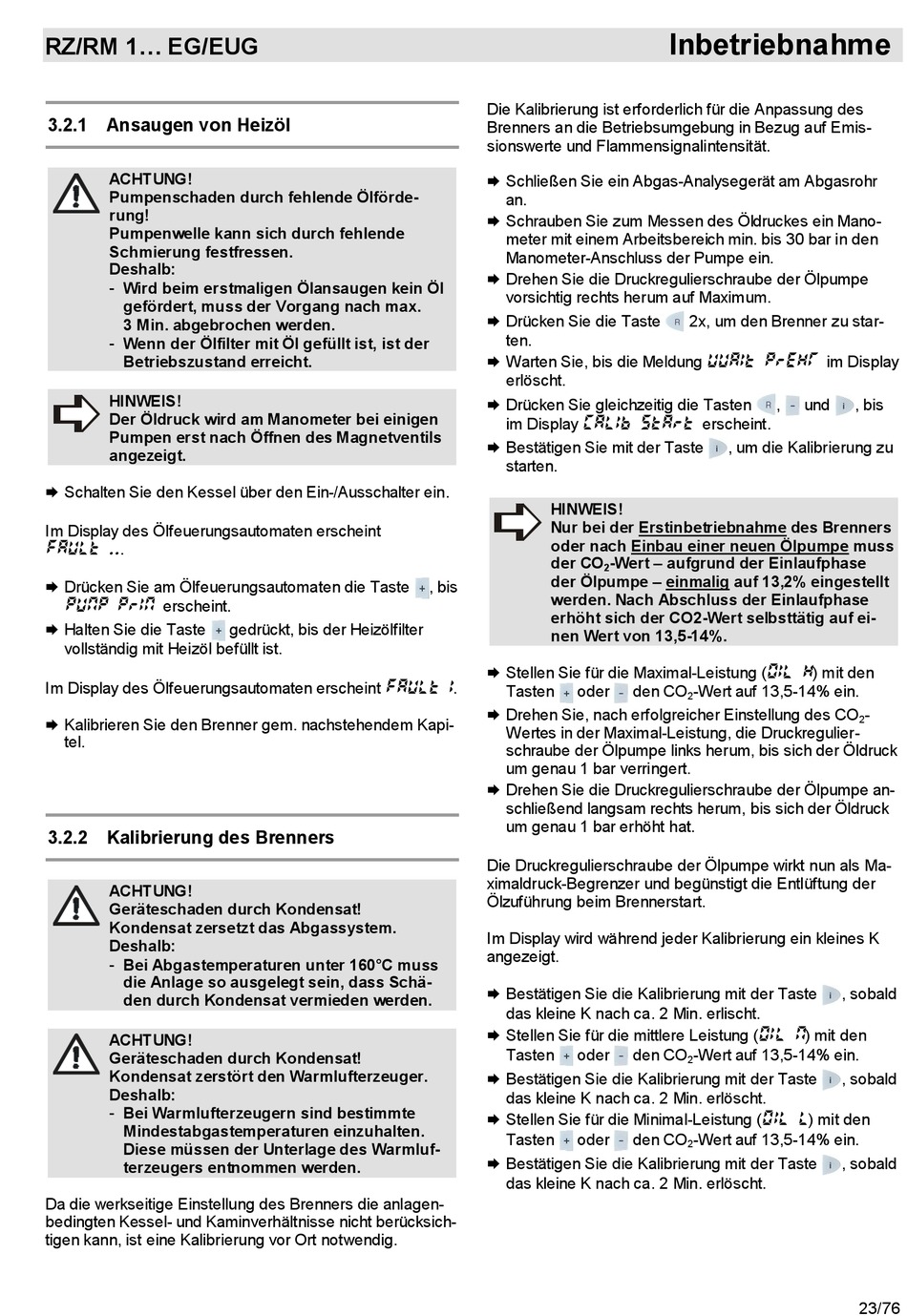

RZ/RM 1... EG/EUG
3.2.1 Ansaugen von Heizöl
ACHTUNG!
Pumpenschaden durch fehlende Ölförde-
rung!
Pumpenwelle kann sich durch fehlende
Schmierung festfressen.
Deshalb:
- Wird beim erstmaligen Ölansaugen kein Öl
gefördert, muss der Vorgang nach max.
3 Min. abgebrochen werden.
- Wenn der Ölfilter mit Öl gefüllt ist, ist der
Betriebszustand erreicht.
HINWEIS!
Der Öldruck wird am Manometer bei einigen
Pumpen erst nach Öffnen des Magnetventils
angezeigt.
 Schalten Sie den Kessel über den Ein-/Ausschalter ein.
Im Display des Ölfeuerungsautomaten erscheint
FAULt .. .
 Drücken Sie am Ölfeuerungsautomaten die Taste
PUNP PrIN erscheint.
 Halten Sie die Taste
vollständig mit Heizöl befüllt ist.
Im Display des Ölfeuerungsautomaten erscheint FAULt I .
 Kalibrieren Sie den Brenner gem. nachstehendem Kapi-
tel.

3.2.2 Kalibrierung des Brenners

ACHTUNG!
Geräteschaden durch Kondensat!
Kondensat zersetzt das Abgassystem.
Deshalb:
- Bei Abgastemperaturen unter 160°C muss
die Anlage so ausgelegt sein, dass Schä-
den durch Kondensat vermieden werden.
ACHTUNG!
Geräteschaden durch Kondensat!
Kondensat zerstört den Warmlufterzeuger.
Deshalb:
- Bei Warmlufterzeugern sind bestimmte
Mindestabgastemperaturen einzuhalten.
Diese müssen der Unterlage des Warmluf-
terzeugers entnommen werden.
Da die werkseitige Einstellung des Brenners die anlagen-
bedingten Kessel- und Kaminverhältnisse nicht berücksich-
tigen kann, ist eine Kalibrierung vor Ort notwendig.
gedrückt, bis der Heizölfilter
Die Kalibrierung ist erforderlich für die Anpassung des
Brenners an die Betriebsumgebung in Bezug auf Emis-
sionswerte und Flammensignalintensität.
 Schließen Sie ein Abgas-Analysegerät am Abgasrohr
an.
 Schrauben Sie zum Messen des Öldruckes ein Mano-
meter mit einem Arbeitsbereich min. bis 30 bar in den
Manometer-Anschluss der Pumpe ein.
 Drehen Sie die Druckregulierschraube der Ölpumpe
vorsichtig rechts herum auf Maximum.
 Drücken Sie die Taste
ten.
 Warten Sie, bis die Meldung UUAIt PrEHT im Display
erlöscht.
 Drücken Sie gleichzeitig die Tasten
im Display CALIb StArt erscheint.
 Bestätigen Sie mit der Taste
starten.
HINWEIS!
Nur bei der Erstinbetriebnahme des Brenners
oder nach Einbau einer neuen Ölpumpe muss
der CO
der Ölpumpe – einmalig auf 13,2% eingestellt
, bis
werden. Nach Abschluss der Einlaufphase
erhöht sich der CO2-Wert selbsttätig auf ei-
nen Wert von 13,5-14%.
 Stellen Sie für die Maximal-Leistung ( OIL H ) mit den
Tasten oder
 Drehen Sie, nach erfolgreicher Einstellung des CO
Wertes in der Maximal-Leistung, die Druckregulier-
schraube der Ölpumpe links herum, bis sich der Öldruck
um genau 1 bar verringert.
 Drehen Sie die Druckregulierschraube der Ölpumpe an-
schließend langsam rechts herum, bis sich der Öldruck
um genau 1 bar erhöht hat.
Die Druckregulierschraube der Ölpumpe wirkt nun als Ma-
ximaldruck-Begrenzer und begünstigt die Entlüftung der
Ölzuführung beim Brennerstart.
Im Display wird während jeder Kalibrierung ein kleines K
angezeigt.
 Bestätigen Sie die Kalibrierung mit der Taste
das kleine K nach ca. 2 Min. erlischt.
 Stellen Sie für die mittlere Leistung ( OIL N ) mit den
Tasten oder
 Bestätigen Sie die Kalibrierung mit der Taste
das kleine K nach ca. 2 Min. erlöscht.
 Stellen Sie für die Minimal-Leistung ( OIL L ) mit den
Tasten oder
 Bestätigen Sie die Kalibrierung mit der Taste
das kleine K nach ca. 2 Min. erlöscht.
Inbetriebnahme
2x, um den Brenner zu star-
, um die Kalibrierung zu
-Wert – aufgrund der Einlaufphase
2
den CO -Wert auf 13,5-14% ein.
2
den CO -Wert auf 13,5-14% ein.
2
den CO -Wert auf 13,5-14% ein.
2
, und , bis
-
2
, sobald
, sobald
, sobald
