Montage

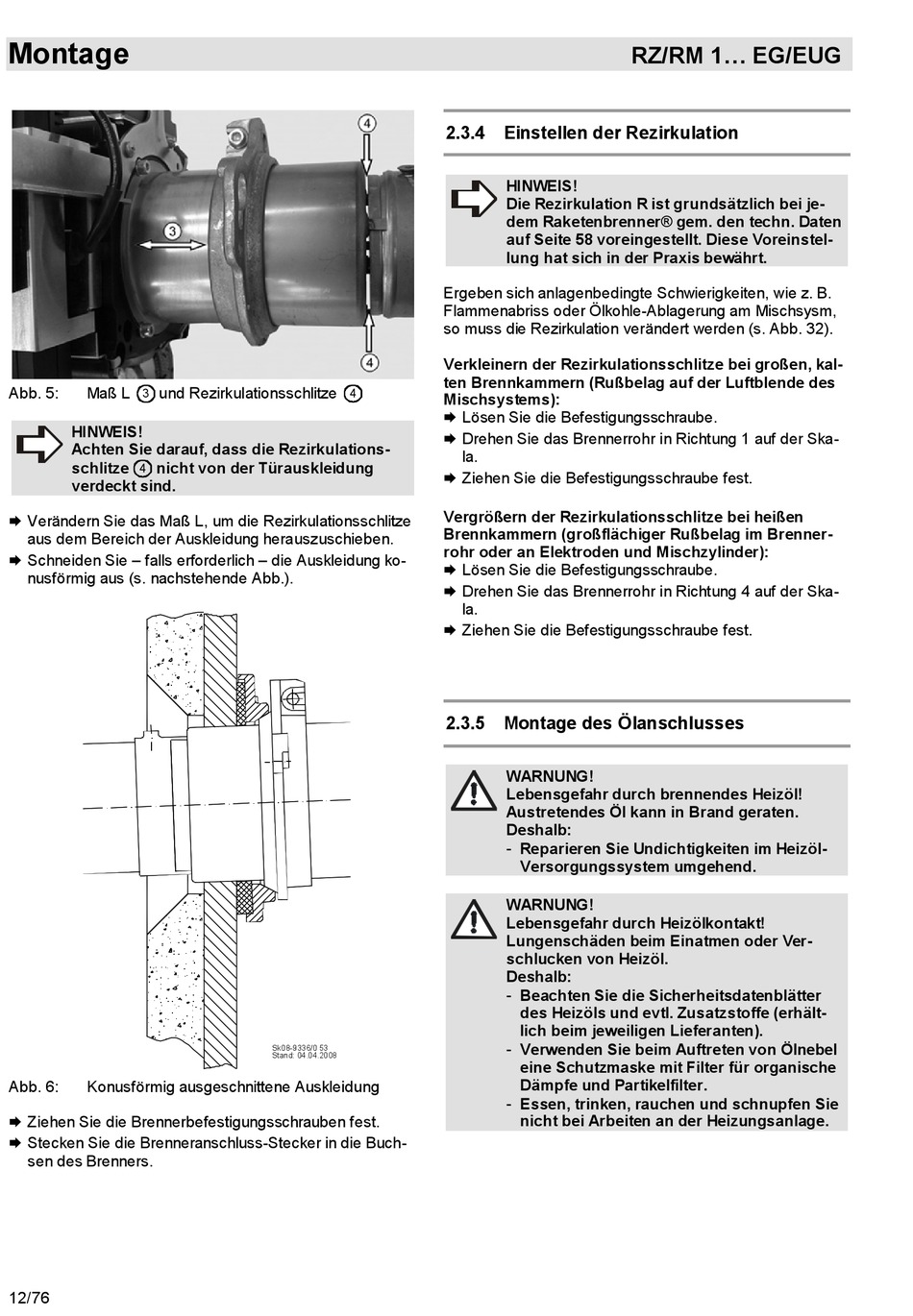

Abb. 5:
Maß L
und Rezirkulationsschlitze
3
HINWEIS!
Achten Sie darauf, dass die Rezirkulations-
schlitze
nicht von der Türauskleidung
4
verdeckt sind.
Verändern Sie das Maß L, um die Rezirkulationsschlitze
aus dem Bereich der Auskleidung herauszuschieben.
Schneiden Sie – falls erforderlich – die Auskleidung ko-
nusförmig aus (s. nachstehende Abb.).
Abb. 6:
Konusförmig ausgeschnittene Auskleidung
Ziehen Sie die Brennerbefestigungsschrauben fest.
Stecken Sie die Brenneranschluss-Stecker in die Buch-
sen des Brenners.
12/76
Ergeben sich anlagenbedingte Schwierigkeiten, wie z. B.
Flammenabriss oder Ölkohle-Ablagerung am Mischsysm,
so muss die Rezirkulation verändert werden (s. Abb. 32).
Verkleinern der Rezirkulationsschlitze bei großen, kal-
ten Brennkammern (Rußbelag auf der Luftblende des
4
Mischsystems):
Lösen Sie die Befestigungsschraube.
Drehen Sie das Brennerrohr in Richtung 1 auf der Ska-
Ziehen Sie die Befestigungsschraube fest.
Vergrößern der Rezirkulationsschlitze bei heißen
Brennkammern (großflächiger Rußbelag im Brenner-
rohr oder an Elektroden und Mischzylinder):
Lösen Sie die Befestigungsschraube.
Drehen Sie das Brennerrohr in Richtung 4 auf der Ska-
Ziehen Sie die Befestigungsschraube fest.
Sk08-9336/0 53
Stand: 04.04.2008
2.3.4 Einstellen der Rezirkulation
HINWEIS!
Die Rezirkulation R ist grundsätzlich bei je-
dem Raketenbrenner® gem. den techn. Daten
auf Seite 58 voreingestellt. Diese Voreinstel-
lung hat sich in der Praxis bewährt.
la.
la.
2.3.5 Montage des Ölanschlusses
WARNUNG!
Lebensgefahr durch brennendes Heizöl!
Austretendes Öl kann in Brand geraten.
Deshalb:
- Reparieren Sie Undichtigkeiten im Heizöl-
Versorgungssystem umgehend.
WARNUNG!
Lebensgefahr durch Heizölkontakt!
Lungenschäden beim Einatmen oder Ver-
schlucken von Heizöl.
Deshalb:
- Beachten Sie die Sicherheitsdatenblätter
des Heizöls und evtl. Zusatzstoffe (erhält-
lich beim jeweiligen Lieferanten).
- Verwenden Sie beim Auftreten von Ölnebel
eine Schutzmaske mit Filter für organische
Dämpfe und Partikelfilter.
- Essen, trinken, rauchen und schnupfen Sie
nicht bei Arbeiten an der Heizungsanlage.
RZ/RM 1... EG/EUG
