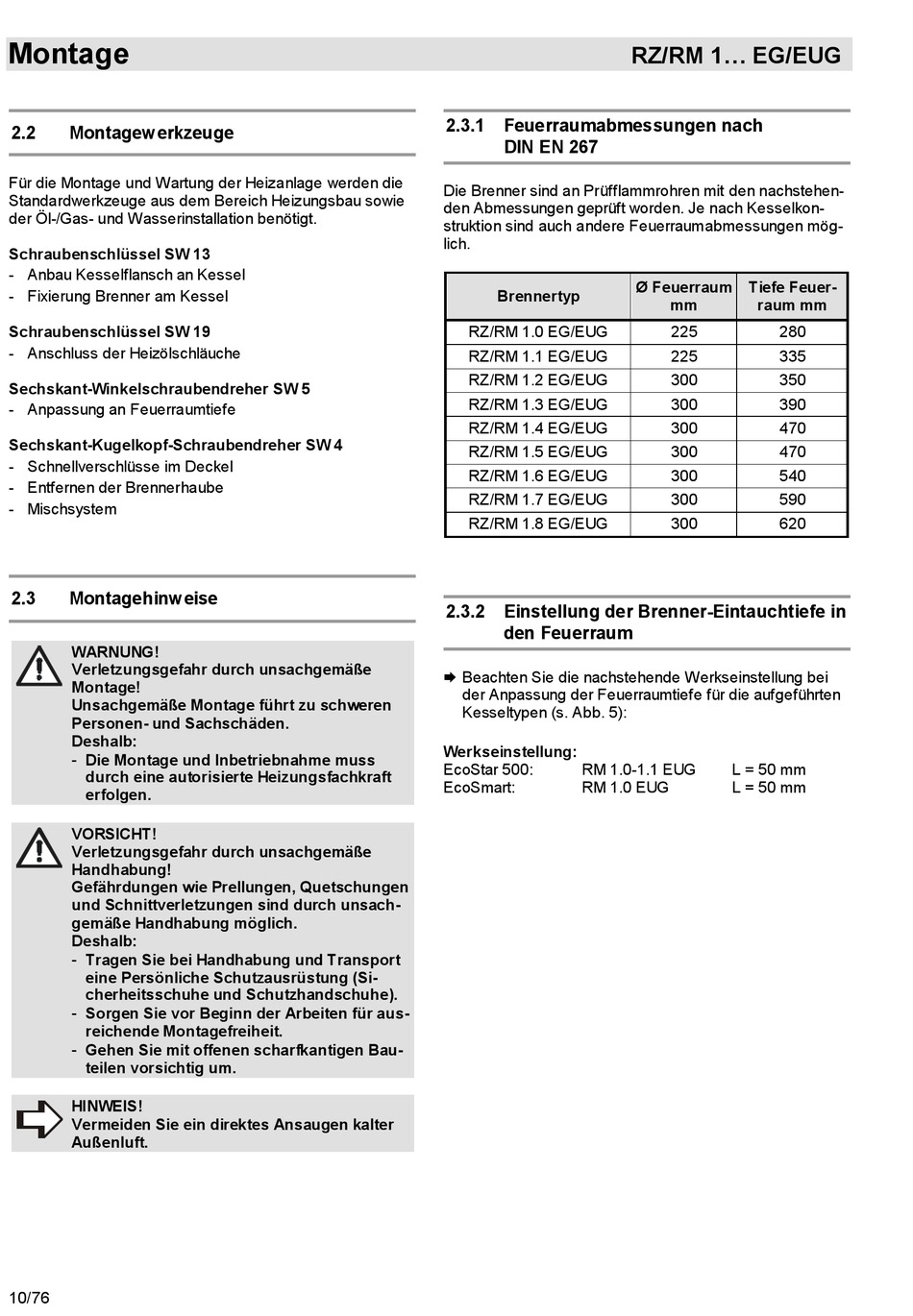

Montage
2.2

Montagewerkzeuge

Für die Montage und Wartung der Heizanlage werden die
Standardwerkzeuge aus dem Bereich Heizungsbau sowie
der Öl-/Gas- und Wasserinstallation benötigt.
Schraubenschlüssel SW 13
- Anbau Kesselflansch an Kessel
- Fixierung Brenner am Kessel
Schraubenschlüssel SW 19
- Anschluss der Heizölschläuche
Sechskant-Winkelschraubendreher SW 5
- Anpassung an Feuerraumtiefe
Sechskant-Kugelkopf-Schraubendreher SW 4
- Schnellverschlüsse im Deckel
- Entfernen der Brennerhaube
- Mischsystem
2.3

Montagehinweise

WARNUNG!
Verletzungsgefahr durch unsachgemäße
Montage!
Unsachgemäße Montage führt zu schweren
Personen- und Sachschäden.
Deshalb:
- Die Montage und Inbetriebnahme muss
durch eine autorisierte Heizungsfachkraft
erfolgen.
VORSICHT!
Verletzungsgefahr durch unsachgemäße
Handhabung!
Gefährdungen wie Prellungen, Quetschungen
und Schnittverletzungen sind durch unsach-
gemäße Handhabung möglich.
Deshalb:
- Tragen Sie bei Handhabung und Transport
eine Persönliche Schutzausrüstung (Si-
cherheitsschuhe und Schutzhandschuhe).
- Sorgen Sie vor Beginn der Arbeiten für aus-
reichende Montagefreiheit.
- Gehen Sie mit offenen scharfkantigen Bau-
teilen vorsichtig um.
HINWEIS!
Vermeiden Sie ein direktes Ansaugen kalter
Außenluft.
10/76
2.3.1 Feuerraumabmessungen nach
DIN EN 267
Die Brenner sind an Prüfflammrohren mit den nachstehen-
den Abmessungen geprüft worden. Je nach Kesselkon-
struktion sind auch andere Feuerraumabmessungen mög-
lich.
Brennertyp
RZ/RM 1.0 EG/EUG
RZ/RM 1.1 EG/EUG
RZ/RM 1.2 EG/EUG
RZ/RM 1.3 EG/EUG
RZ/RM 1.4 EG/EUG
RZ/RM 1.5 EG/EUG
RZ/RM 1.6 EG/EUG
RZ/RM 1.7 EG/EUG
RZ/RM 1.8 EG/EUG
2.3.2 Einstellung der Brenner-Eintauchtiefe in
den Feuerraum
 Beachten Sie die nachstehende Werkseinstellung bei
der Anpassung der Feuerraumtiefe für die aufgeführten
Kesseltypen (s. Abb. 5):
Werkseinstellung:
EcoStar 500: RM 1.0-1.1 EUG
EcoSmart: RM 1.0 EUG
RZ/RM 1... EG/EUG
Ø Feuerraum Tiefe Feuer-
mm raum mm
225 280
225 335
300 350
300 390
300 470
300 470
300 540
300 590
300 620
L = 50 mm
L = 50 mm
