RZ/RM 1... EG/EUG

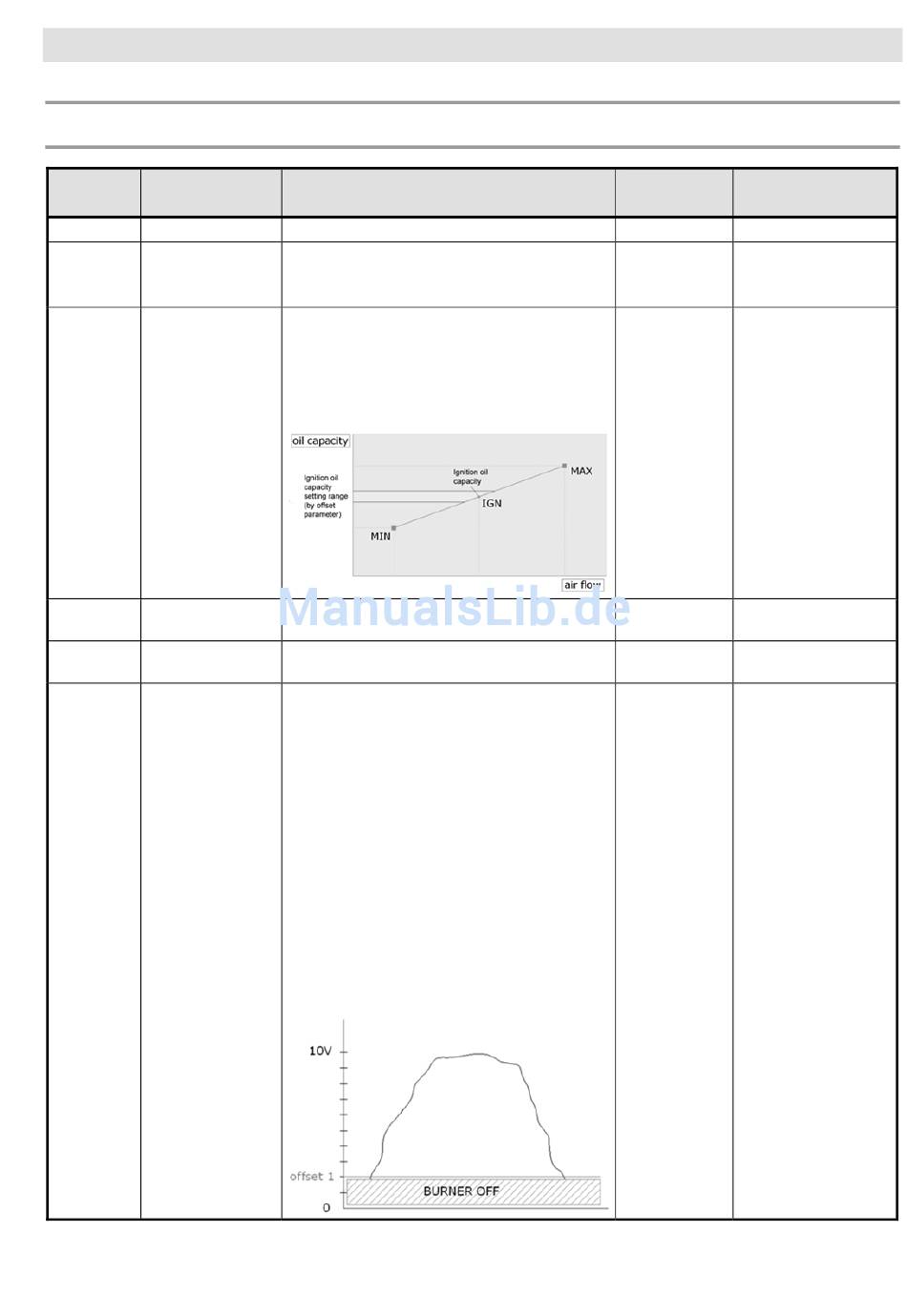

4.6.2 Parameter für die Heizungsfachkraft
Parameter Displayanzeige
101
I GnI t
101
IO I_1
(101_1)
101
IO I_2
(101_2)
102
CAP L
(102_1)
103
CAP H
(103_1)
104
rEGU I
(104_1)
Bedeutung
Menü Brennerstarteinstellung
Relativer Leistungspunkt für Brennerstart
0% = Start bei Minimal-Leistung
100% = Start bei Maximal-Leistung
Einstellung der Ölmenge für die Zündphase
Um das Zündverhalten an unterschiedlichen
Kesseln zu optimieren, kann das Öl-Luft-
Gemisch in der Zündphase (im Vergleich zum
Normalbetrieb) fetter oder magerer eingestellt
werden.
Minimal-Leistung des Brenners
Maximal-Leistung des Brenners
Eingangsspannung für minimale Brennerleis-
tungsanforderung (0-10V)
(Nur bei modulierenden Brennern).
Erreicht das 0-10V Signal des externen Reg-
lers den eingestellten Wert im laufenden Be-
trieb, fährt der Brenner auf die in Parameter
102 (CAP L) eingestellte Minimal-Leistung.
Unterschreitet das 0-10V Signal des externen
Reglers den eingestellten Wert im laufenden
Betrieb, wird der Brenner in Abhängigkeit des
Einstellwertes in Parameter 106 (Hyste) ab-
geschaltet.
Bei Überschreitung im Brennerstillstand und
gleichzeitig vorhandener Brenneranforderung
an Klemme T2 wird der Brenner in Abhängig-
keit des Einstellwertes in Parameter 106 (Hys-
te) eingeschaltet.
Wartung
Einstellbe-
Werkseinstellung
reich
---
30% (EcoStar 500)
0-100%
50% EcoSmart)
-20% bis +20%
0% bis CAP H
CAP L bis
100%
0,2-2,0 V
7%
0%
100%
0,2 V
37/76
