MHG RM 1.. EUG Bedienungsanleitung Seite 25

RZ/RM 1... EG/EUG

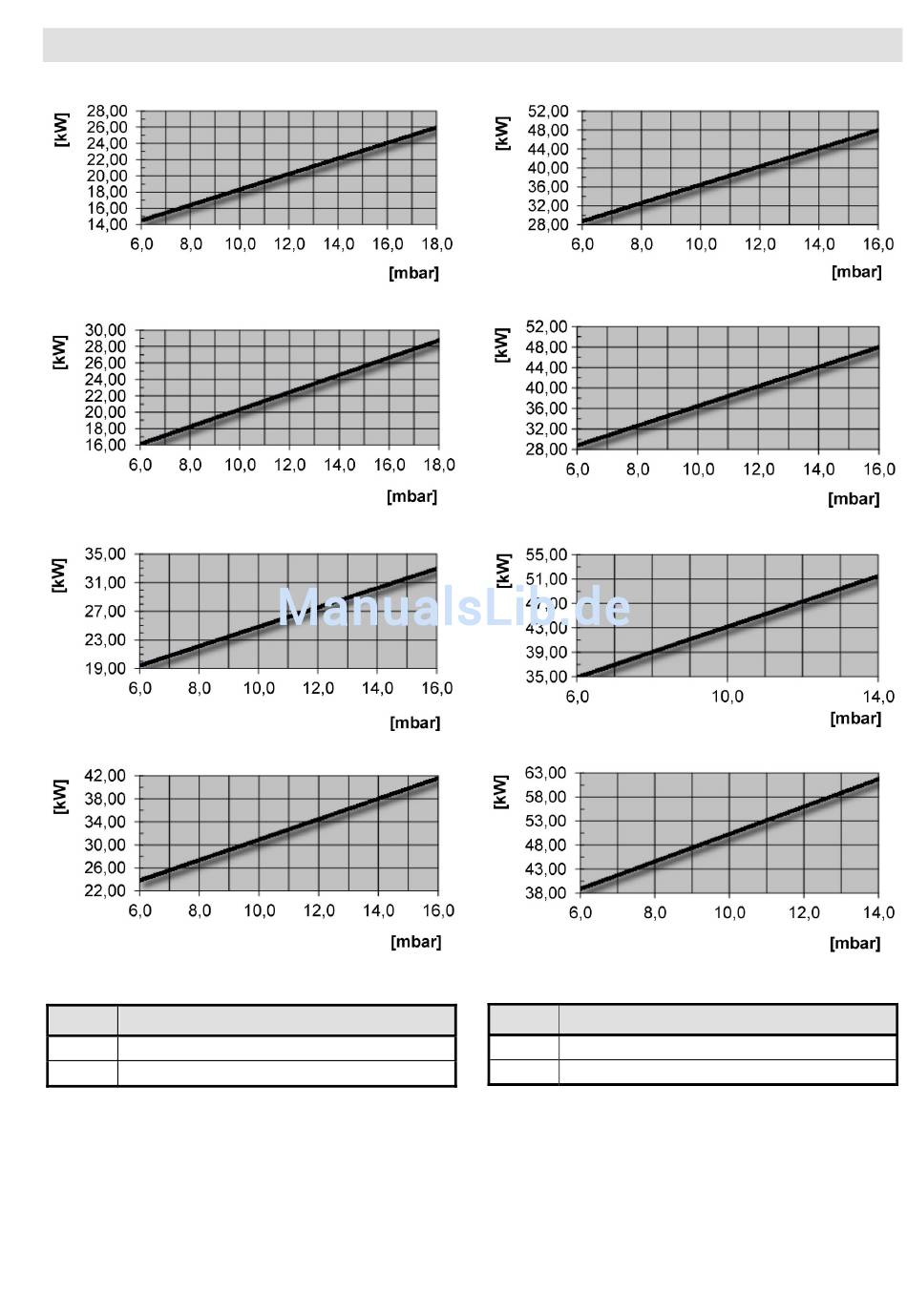

Abb. 16: Leistungsdiagramm RM/RZ 1.1
Abb. 17: Leistungsdiagramm RM/RZ 1.2
Abb. 18: Leistungsdiagramm RM/RZ 1.3
Abb. 19: Leistungsdiagramm RM/RZ 1.3.1
Legende zu Abb. 16-Abb. 19:
Kürzel
kW Brennerleistung in kW
mbar Gebläsepressung in mbar
Bedeutung
Abb. 20: Leistungsdiagramm RM/RZ 1.4
Abb. 21: Leistungsdiagramm RM/RZ 1.5
Abb. 22: Leistungsdiagramm RM/RZ 1.5.1
Abb. 23: Leistungsdiagramm RM/RZ 1.6
Legende zu Abb. 20-Abb. 23:
Kürzel
kW Brennerleistung in kW
mbar Gebläsepressung in mbar
Inbetriebnahme
Bedeutung
25/76
