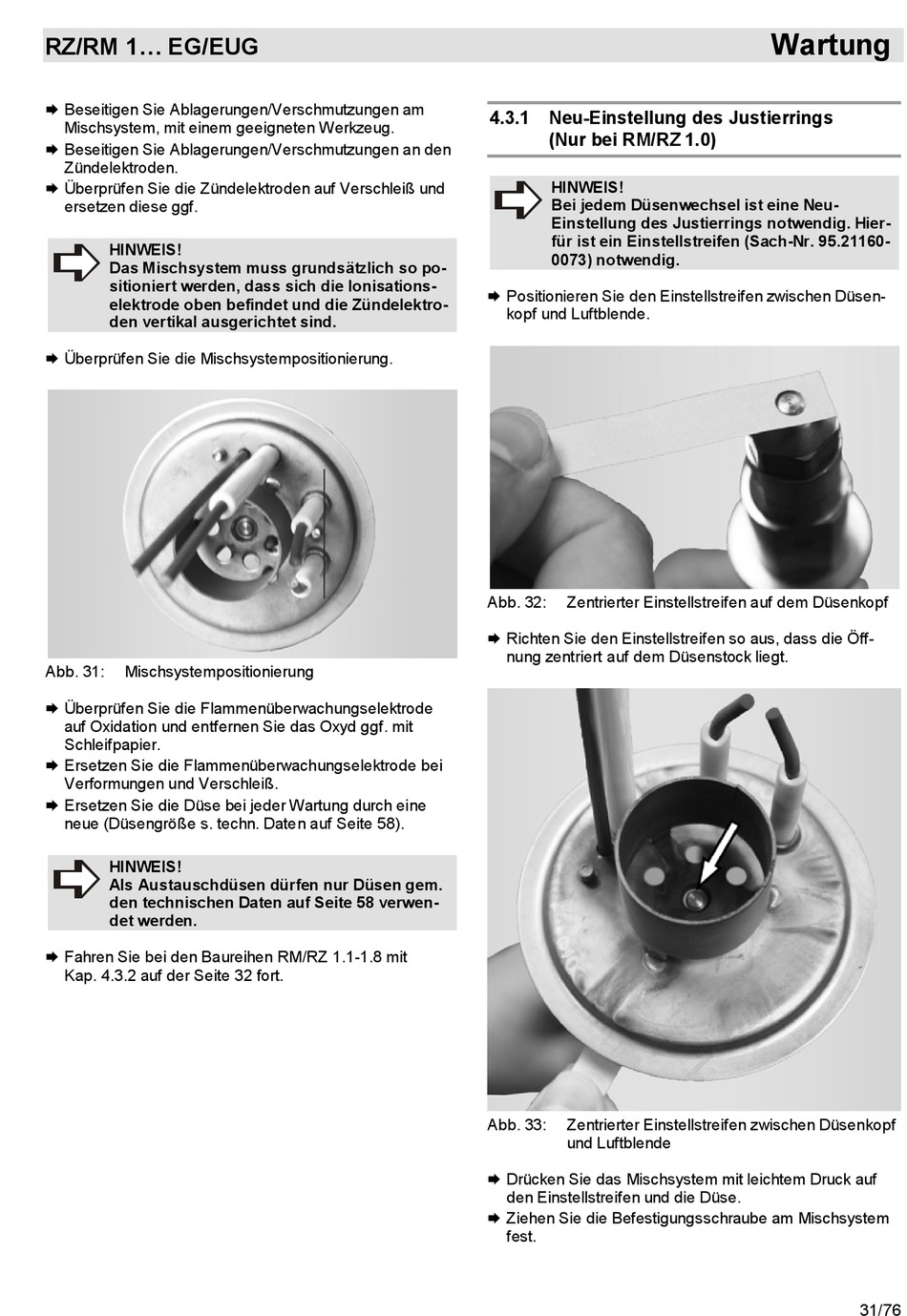

RZ/RM 1... EG/EUG
 Beseitigen Sie Ablagerungen/Verschmutzungen am
Mischsystem, mit einem geeigneten Werkzeug.
 Beseitigen Sie Ablagerungen/Verschmutzungen an den
Zündelektroden.
 Überprüfen Sie die Zündelektroden auf Verschleiß und
ersetzen diese ggf.
HINWEIS!
Das Mischsystem muss grundsätzlich so po-
sitioniert werden, dass sich die Ionisations-
elektrode oben befindet und die Zündelektro-
den vertikal ausgerichtet sind.
 Überprüfen Sie die Mischsystempositionierung.
Abb. 31: Mischsystempositionierung
 Überprüfen Sie die Flammenüberwachungselektrode
auf Oxidation und entfernen Sie das Oxyd ggf. mit
Schleifpapier.
 Ersetzen Sie die Flammenüberwachungselektrode bei
Verformungen und Verschleiß.
 Ersetzen Sie die Düse bei jeder Wartung durch eine
neue (Düsengröße s. techn. Daten auf Seite 58).
HINWEIS!
Als Austauschdüsen dürfen nur Düsen gem.
den technischen Daten auf Seite 58 verwen-
det werden.
 Fahren Sie bei den Baureihen RM/RZ 1.1-1.8 mit
Kap. 4.3.2 auf der Seite 32 fort.
4.3.1 Neu-Einstellung des Justierrings
(Nur bei RM/RZ 1.0)
HINWEIS!
Bei jedem Düsenwechsel ist eine Neu-
Einstellung des Justierrings notwendig. Hier-
für ist ein Einstellstreifen (Sach-Nr. 95.21160-
0073) notwendig.
 Positionieren Sie den Einstellstreifen zwischen Düsen-
kopf und Luftblende.
Abb. 32: Zentrierter Einstellstreifen auf dem Düsenkopf
 Richten Sie den Einstellstreifen so aus, dass die Öff-
nung zentriert auf dem Düsenstock liegt.
Abb. 33: Zentrierter Einstellstreifen zwischen Düsenkopf
und Luftblende
 Drücken Sie das Mischsystem mit leichtem Druck auf
den Einstellstreifen und die Düse.
 Ziehen Sie die Befestigungsschraube am Mischsystem
fest.
Wartung
31/76
