Elektrische Anschlüsse Ölfeuerungsautomat OB3 und Danfoss BFPM Elektronik
1
1
2
3
4
4
5
X 2
1
2
3
2
3
X 12
1
2
3
4
5
6
7
8
X3
13
14
15

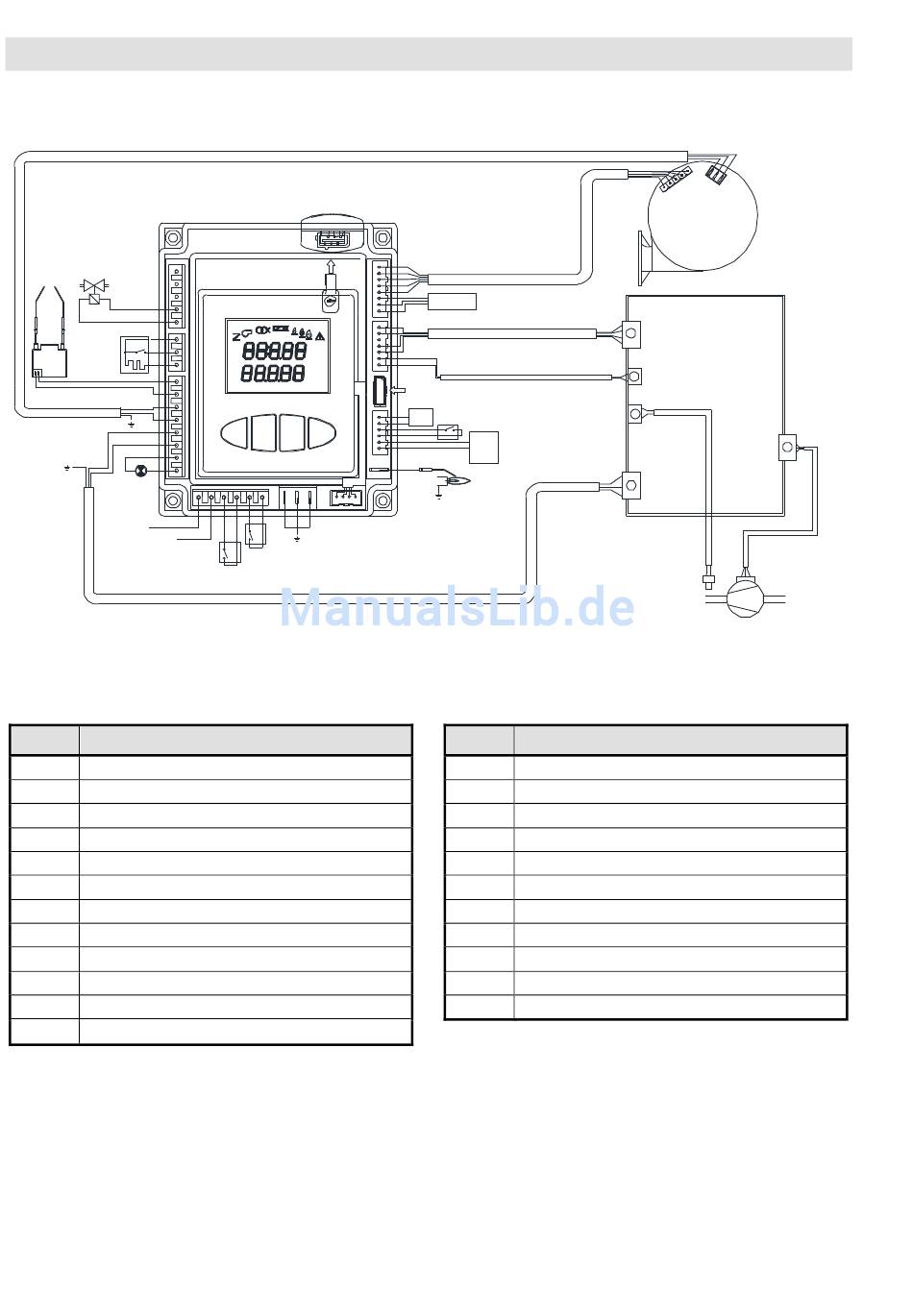

Abb. 8:
Elektrische Anschlüsse Ölfeuerungsautomat OB3 und Danfoss BFPM Elektronik
Legende zu Abb. 8:
Kürzel
1
Magnetventil
2
Zündtransformator
3
Ölvorwärmer
4
Bedienfeld CP45
5
Ionisationsüberwachung
6
Easy Key (Parameterspeicher)
7
Öldruck-Signal (optional)
8
PWM Signal Pumpe-Motor
9
Luftdruckschalter (optional)
10
Service Key (optional)
11
Offen
12
Fernentriegelung (Potentialfrei)
14/76
10
X 1
K
HRS
CYC
Kg
m
3
Hz
HRS
CYC
L ux
uA
-
+
i
R
X10
X 5
X6
1
2
3
4
5
6
4
3
2
1
4
18
17
16
19
Bedeutung
1
2
3
4
5
6
9
7
8
X 4
8
1
2
3
4
5
6
7
X 13
7
6
0 - 10V
1
12
signal
2
11
3
4
5
6
X 7
X8
5
Kürzel
13
Störung/ Alarm (OUT)
14
Phase (L)
15
Neutralleiter (N)
16
Brenneranforderung (IN)
17
2. Stufe (IN)
18
Schutzleiter
19
Spannung Pumpenmotor
20
Gebläse
21
Danfoss BFPM Controller
22
Öldrucksensor (optional)
23
Danfoss BFPM
RZ/RM 1... EG/EUG
20
4
21
5
6
2
3
22
23
Sk14-0403-119
Stand: 09.04.2014
