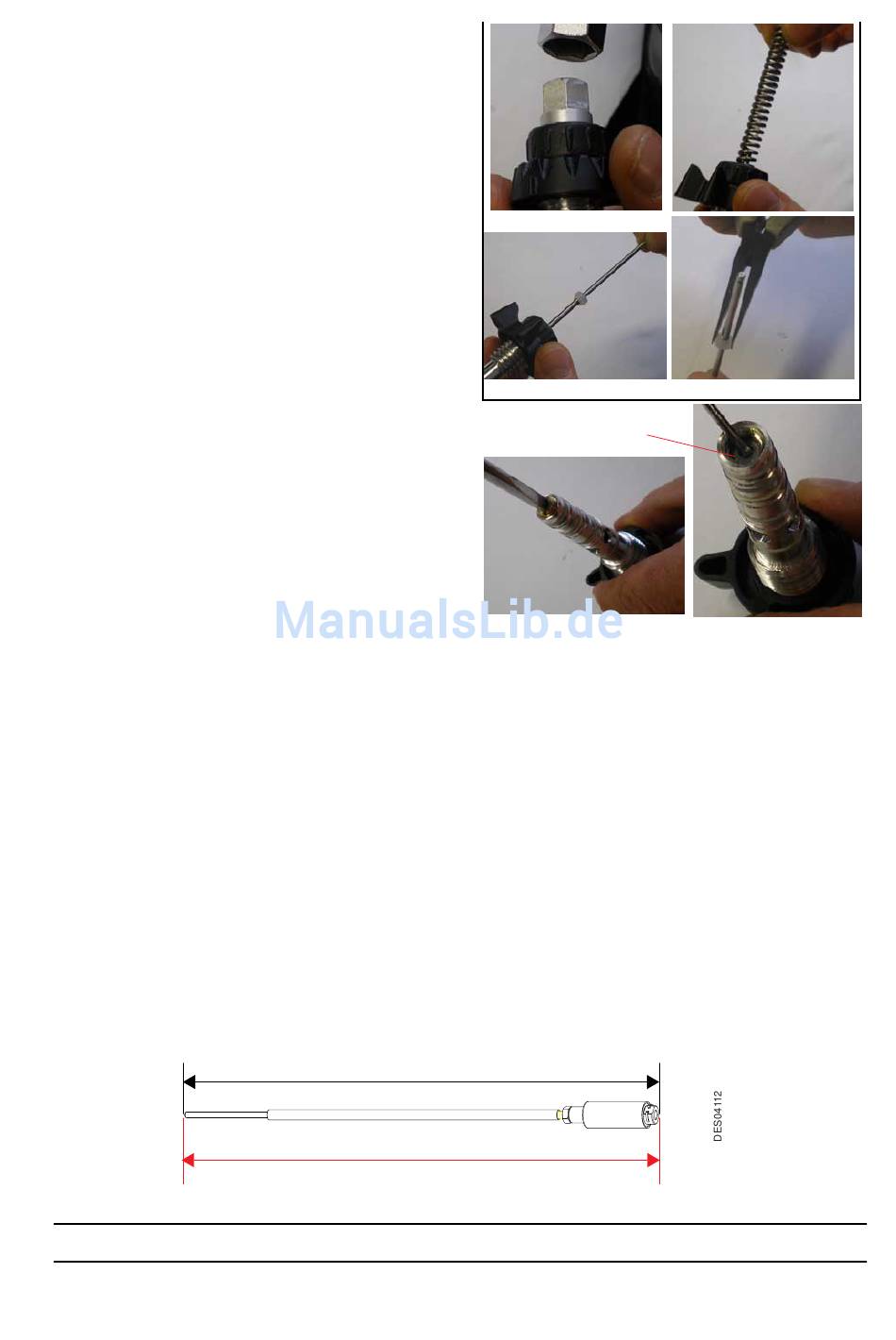

• Schritt 5: Luftventil. Mit Hilfe eines 13er-
Steckschlüssels
Luftregulierung lösen, die Feder und den
Ventilstift herausnehmen und das Ventil mit
einer Flachzange nach hinten herausdrücken.
• Schritt 6: Dichtung des Luftventils. Die
Haltemutter von der Dichtung schrauben und
die Dichtung mit Hilfe eines Schraubenziehers
entfernen.
Zum Wiedereinbau der kompletten Luftregulierung entsprechend in umgekehrter Reihenfolge vorgehen.
• Die Lippendichtung (Lippe nach innen) mit ein passend Werkzeug (Splinttreiber Dia.: 3 mm) an
der Luftregulierung anbringen. Diese Dichtung muss einmal jährlich ausgewechselt werden.
• Die Haltemutter der Dichtung anbringen und bis zum Anschlag festziehen.
• Auf der der Vertiefung gegenüberliegenden Seite ein neues Luftventil auf den Stift aufsetzen, dann
das Ventil in Anschlag bringen.
• Erst den Ventilstift und dann die Feder in die Luftregulierung einführen, vorher sie müssen mit
Vaseline geschmierten werden, vorsichtig die Rändelschraube aufsetzen und mit einem 13er-
Steckschlüssel bis zum Anschlag festziehen.
• Die Dichtungen der Luftregulierung müssen alle sechs Monate ausgewechselt werden, nach
Installation, sie müssen mit Vaseline geschmiert werden.
• Die Delay-box anbringen, einen neuen Haltestift in die Aussparung einführen und mit Hilfe einer
Flachzange die Klammern rund um die Delay-box zurückbiegen.
• Alles verschrauben und dabei die Nadelführung auf das richtige Maß bringen (siehe Zeichnung
unten).
1 Die Gegenmutter der Nadelführung mit einem 5,5-mm-Maulschlüssel schrauben.
2 Die Düsennadel durch Drehen auf die richtige Länge auf ungefähr 189,5 mm oder 192,5 mm
Wert (nach der Version) eingestellt werden.
Aktualisierungszeichen : E
die
Rändelschraube
Niederdruckausführungen: ungefähr 189,5 mm
Hochdruckausführungen: ungefähr 192,5 mm
der
Dichtung
40
Schritt 5
Schritt 6
7043
