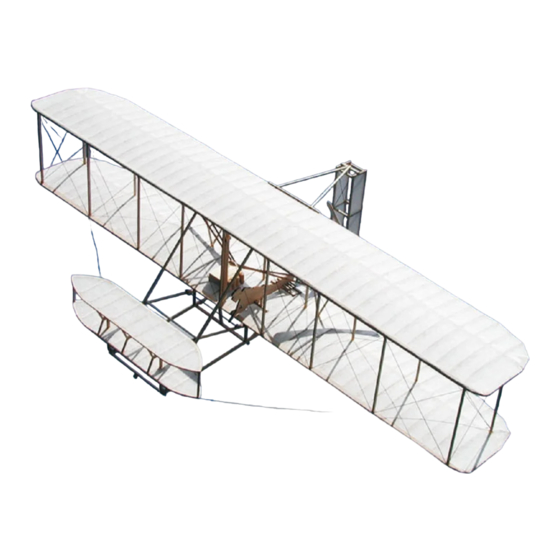

1903 Wright Flyer
Bestell-Nr. GU 1202
Bausatz eines Standmodells aus lasergeschnittenem
Balsaholz im Maßstab 1:20
Zwischen 10 Uhr 30 und Mittag am 17. Dezember
1903 nahm in Kill Devil Hills, North Carolina, der
motorisierte Flug, so wie wir ihn kennen, seinen
Anfang. Die Gebrüder Wright, Orville und Wilbur,
brachten zum ersten Mal in der Geschichte einen
motorisierten Flugapparat zum Fliegen, der aus
eigener Kraft abhob und von einem Mensch gesteuert
eine Strecke zurücklegte, bei der die Landestelle nicht
tiefer lag als die Startstelle. Dieser erste Flug dauerte
nur zwölf Sekunden und ging über eine Strecke von 37
Meter, war aber der Beginn einer Entwicklung, die die
Welt verändern sollte.
2003 wurde zu Ehren des 100. Geburtstags des Flugs
dieser maßstäbliche Nachbau des 1903 Wright Flyers
in Museumsqualität herausgebracht.
Dieser von Guillow entworfene Bausatz enthält mehr
als 150 lasergeschnittene Teile aus hochwertigem
Balsaholz, Leisten, Zwirn, Bespannpapier und Schritt
für Schritt Pläne, um den 1903 Wright Flyer zu bauen.
Zusätzliche benötigte Materialien wie Klebstoff,
Sandpapier, Bastelmesser, Baubrett und Farben sind
nicht im Bausatz enthalten.
Um das Modell so vorbildgetreu wie möglich zu
gestalten, ist es ähnlich wie das Original von 1903
konstruiert, ein sehr leichtes Flugzeug bestehend aus
vielen kleinen Teilen. Aufgrund der Zerbrechlichkeit ist
das Modell nicht für den Modellflug vorgesehen, es ist
ein Standmodell.
Wir hoffen, Sie genießen den Bau und erfreuen sich
an diesem Ausstellungsstück der Luftfahrtgeschichte.
Einige allgemeine Hinweise zum Nachbau
Obwohl der Aufbau aus Balsaleisten und Spanten
vielleicht kompliziert erscheinen mag, ist er, sauberes
Arbeiten und etwas Geduld vorausgesetzt, auch von
Anfängern zu schaffen. Zum Bau werden zusätzlich
folgende Materialien, die in Modellbaugeschäften und
Heimwerkermärkten erhältlich sind, benötigt.
Baubrett (Span- oder Tischlerplatte)
300 x 1000 mm, ca. 16 mm stark
Laubsäge, Krick Bestell-Nr. 455671 und
Laubsägeblätter mittelfein, Krick Bestell-Nr. 420530
©Krick‐Modelltechnik, Knittlingen

Balsamesser,
Krick Bestell-Nr. 416001 oder 416002
Haushaltsfolie
Stoßnadeln, Krick Bestell-Nr. 490050
Weißleim, z.B. UHU Holzleim,
Krick Bestell-Nr. 48560 oder
Hartkleber, z.B. UHU hart, Krick Bestell-Nr. 45500
Schleifklotz mit 180er Körnung,
z.B. Krick Schleifmaus, Bestell-Nr. 490110
Tapetenkleister
Porenfüller
Spannlack mit Verdünnung
Farbige Lacke
Pinsel
Bevor Sie mit dem Bau beginnen, lesen Sie diese
Anleitung aufmerksam durch und vergleichen jeden
Bauabschnitt mit dem Bauplan. Erst jetzt sollten Sie mit
dem Bau beginnen. Die benötigten Teile werden mit
Hilfe eines Balsamessers oder einer Laubsäge aus den
gestanzten und gelaserten Brettchen entnommen, ohne
Klebstoff angepasst und danach mit etwas Klebstoff
eingesetzt.
Da es sich um einen amerikanischen Bausatz handelt,
sind alle Größenangaben in Inch bzw. Zoll (1 Inch = 2,54
cm) angegeben. Zur Identifizierung der Leisten wird
nachstehende Tabelle benutzt:
Inc
1/6
1/2
3/6
h
4"
2"
6"
m
0,4
0,7
1,1
m
9
9
Grundierung
Bevor das Modell bespannt wird, ist der gesamte
Rohbau dreimal mit verdünntem Porenfüller zu
lackieren. Zwischen den einzelnen Arbeitsgängen immer
wieder vorsichtig nachschleifen.
Bespannen
Das Bespannen des Modells erfolgt mit Bespannpapier.
Andere Materialien wie Bügel- oder Gewebefolie sind
nicht geeignet. Zur Verklebung wird einfacher
Tapetenkleister oder eine 50 : 50 Mischung Weißleim
mit Wasser verwendet. Die Arbeitsschritte sind dabei
immer gleich:
1. Papier trocken anpassen (Faserrichtung des
Papiers in Richtung Spannbreite der
Tragfläche).
2. Holzteile mit Kleister einstreichen.
3. Papier auflegen und feststreichen oder: man
kann auch das Papier zum Nassbespannen
1/1
5/6
3/3
7/6
6"
4"
2"
4"
1,5
1,9
2,3
2,7
9
8
8
8

1/8
"
3,1
8
 1
