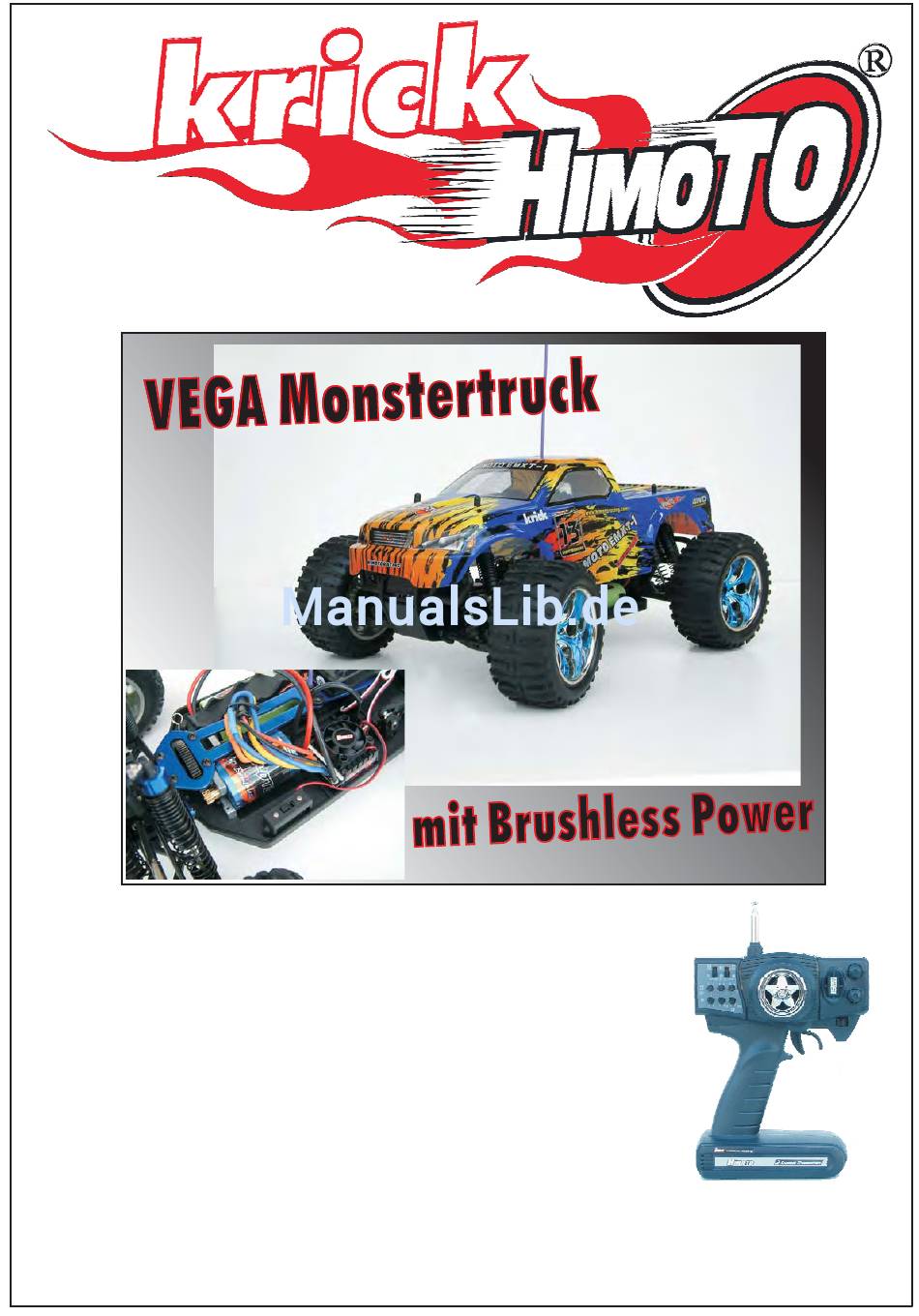

Bedienungsanleitung und Ersatzteilliste
Vega Monstertruck 1:10 RTR
Bestell-Nr. 650033
Technische Daten
Länge
Breite
Höhe
Rad-Dimensionen
Untersetzung
Gewicht
Motor
Fahrtregler
Änderungen vorbehalten! Für Druckfehler wird keine Haftung übernommen. Stand 22. Juni 2009
400 mm
310 mm
185 mm
118 x 52 mm
10,3 : 1
2030 g ohne Akku
Brushless 9.5T Elektromotor mit Sensoranschluß
Brushless Regler 60 A mit Lüfter
© Krick Modelltechnik Germany
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für krick Himoto VEGA Monstertruck
Inhaltszusammenfassung für krick Himoto VEGA Monstertruck
- Seite 1 118 x 52 mm Untersetzung 10,3 : 1 Gewicht 2030 g ohne Akku Motor Brushless 9.5T Elektromotor mit Sensoranschluß Fahrtregler Brushless Regler 60 A mit Lüfter Änderungen vorbehalten! Für Druckfehler wird keine Haftung übernommen. Stand 22. Juni 2009 © Krick Modelltechnik Germany...
-
Seite 2: Allgemeine Hinweise
Haftungsausschluss/Schadensersatz Die Einhaltung der Montage- und Betriebsanleitung sowie Bedienung, Installation, Betrieb und Wartung dieses Modells und aller damit verwendeten Komponenten können von der Fa. Krick Modelltechnik nicht überwacht werden. Daher übernimmt die Fa. Krick Modelltechnik keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der fehlerhaften Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 3 Empfohlenes Werkzeug + Zubehör 1. Benötigtes Werkzeug für den Bau und die Wartung 1. Benötigtes Werkzeug für den Bau und die Wartung Hobbymesser Spitzzange Kreuzschlitz-Schraubendreher Lexanschere Seitenschneider Schraubensicherung Inbusschlüßel Mutternkreuzschlüßel Warnung! Von der Verwendung von Elektroschraubern zum anziehen der Schrauben in Kunststoffteile ist abzusehen.
-
Seite 4: Vor Inbetriebnahme Lesen
4. Wichtig: Vor Inbetriebnahme des Modells auf freie Sendefrequenzen achten und sich ggf. Mit anderen Fahrern absprechen.. 5. Die CE - Konfirmitätserklärung für die Himoto Fernsteuerung AM 27 MHz finden Sie im Internet unter http:/www.krick-modell.de/Endkunden/download_ce.html. Inbetriebnahme des Senders In den Batteriehalter 8 Mignon Batterien Typ AA einlegen. Auf die richtige Polung achten! Antenne in den Sender stecken und festschrauben. -
Seite 5: Hinweise Zum Brushlessantrieb
Funktionen am Sender „ Gashebel zur Kontrolle der Geschwindigkeit, Senderantenne ˆ Fahrtrichtung und Bremse ‡ Senderquarz LED Anzeige … ‰ Trimmung der Lenkfunktion (ST TRIM) zur Lenkrad Trimmung Servo Feinjustierung des Geradeauslaufes. Lenkung Reverse † Trimmung der Gasfunktion (TH TRIM) zur Feinjustierung des Neutralpunktes. -
Seite 6: Nach Jeder Fahrt
Grundsetup des Fahrtreglers Der Regler wurde werksseitig vorprogrammiert, sodass man nur noch überprüfen muss ob die Neutralstellung und Wege des Sender und des Regler übereinstimmen oder aufeinander abgestimmt werden müssen. (Diese Einstellung muss nur bei der ersten Inbetriebnahme eines neuen Senders durchgeführt werden.) Vorgehensweise: Sender einschalten >... -
Seite 7: Explosionszeichnung
Explosionszeichnung... - Seite 8 Teileabbildungen...
- Seite 9 Teileliste Abb. In der Krick Teilenummer Artikelbezeichnung Description Explosionszeichnung Bestell-Nr. 02012 652616 Gestänge r/l Gewinde kpl. Servo link 2P 02013 652013 Achsschenkel hinten 2 Stück Rear axes holder4*4-2PCS 02014 652014 Achsschenkel vorne 2 Stück steering arm*1SET 02015 652015 Achsschenkelträger vorne 2 Stück...
- Seite 10 Diff.Main Gear 64T Sollten Sie einmal Ersatzteile benötigen, helfen Ihnen die Teileabbildungen und Explosionszeichnung weiter. Wenn Sie das benötigte Teile gefunden haben, schlüsseln Sie die Teilenummer in die Krick Bestellnummer um. Die Teileliste ist nach der Teilnummer aufsteigend sortiert. Um Verwechslungen und der Lieferung von falschen Ersatzeilen vorzubeugen, geben Sie bei Ersatzteilbestellungen immer die Krick Bestell-Nummer an.
- Seite 11 Tuningteile Verfügbare Tuningteile für HIMOTO VEGA Verfügbare Tuningteile für HIMOTO VEGA Bestell-Nr. Bestell-Nr. Artikelbeschreibung Artikelbeschreibung 652841 652841 Öldruckstoßdämpfer aus Metall kpl. (2) Öldruckstoßdämpfer aus Metall kpl. (2) 652847 652847 Aluminium Karosseriestützen 4 Stück Aluminium Karosseriestützen 4 Stück 652854 652854 Aluminium Shock Tower v/h MT+TR Aluminium Shock Tower v/h MT+TR 652855 652855...
