Bauanleitung SG38
Bestell-Nr. 10140

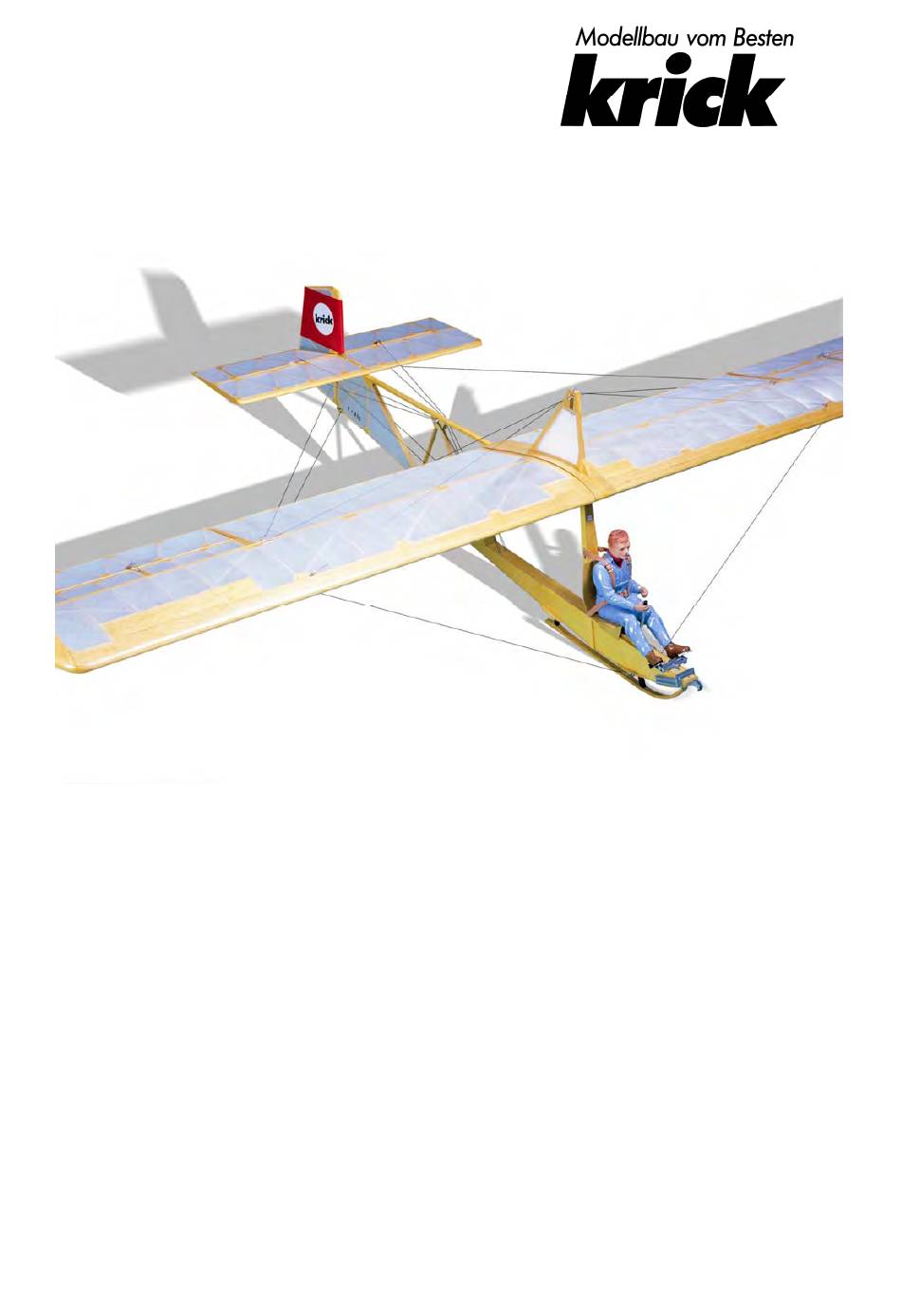

Der „Schulgleiter 1938" war eine Gemeinschaftskonstruktion der bekannten Kontrukteure Schneider, Reh-
berg und Hofmann. Das Flugzeug sollte für den Selbstbau in den Fliegergruppen und für den harten Schul-
betrieb gleichermaßen geeignet sein. Mehr als ein Jahrzehnt wurde der SG 38 bestimmend für die An-
fängerschulung.
Das Modell ist im Maßstab 1:4 nach Originalunterlagen konstruiert. Lediglich für die Aufnahme der Fern-
steuerung wurde das Rumpfunterteil um einige Millimeter verbreitert. Wie das große Vorbild fliegt das Modell
langsam im Thermik- oder Hangaufwind, und das Singen der Verspannung im Wind wird manchen an
seine Erfahrungen erinnern, als er selbst einmal auf so einem „Bock" gesessen hat.
Die Modellkonstruktion ist nicht für Anfänger bestimmt. Grundkenntnisse im Flugmodellbau werden voraus-
gesetzt. Die Bauanleitung beschränkt sich daher auf wichtige Hinweise und die Einhaltung einer sinnvollen
Reihenfolge.
Der Bauplan besteht aus 2 Bogen, die oben und unten Fadenkreuze enthalten, um ein einwandfreies Zu-
sammenkleben zu ermöglichen.
1. Rumpf mit Spannturm
Zeichnen Sie die Position der Spanten 2 bis 8 auf einer Seitenwand 1 an, und verleimen Sie sie recht-
winklig.
Legen Sie die zweite Seitenwand plangerecht auf, verleimen Sie sie mit den Spanten, und belasten Sie das
Ganze mit einem geraden Brett und etwas Ballast. Der Rumpf sollte so, auf einem geraden Brett liegend,
mit einem geraden Brett beschwert, bis zum vollständigen Trocknen des Leimes liegen bleiben.
Seite 1
© Klaus Krick Modelltechnik Knittlingen

Werbung

loading

Inhaltszusammenfassung für krick SG38

  • Seite 1 Legen Sie die zweite Seitenwand plangerecht auf, verleimen Sie sie mit den Spanten, und belasten Sie das Ganze mit einem geraden Brett und etwas Ballast. Der Rumpf sollte so, auf einem geraden Brett liegend, mit einem geraden Brett beschwert, bis zum vollständigen Trocknen des Leimes liegen bleiben. Seite 1 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 2 Kleben Sie die Verstärkungsplatten 76 bis 85 nach Plan auf. Schneiden Sie die Aufleimer aus einem Balsabrett 1,5 mm zu, und füttern Sie damit ab Steg 66 den Leit- werksträger nach hinten auf. Die Bespannung hat damit eine ebene Auflage. Seite 2 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 3 Stellen Sie die Zungenkästen 181 bis 183 und 187 bis 189 her. Zungenkasten und Rohre des Mittelstückes sollen straff sitzen, dürfen jedoch noch nicht eingeleimt werden. Zungenkasten und Rohre der einzelnen Flügel sollten mit etwas Spiel in die Rippen eingepaßt werden und dürfen ebenfalls noch nicht eingeleimt werden. Seite 3 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 4: Rumpf - Fertigstellung

    278 werden auf Deckel 44 geleimt, die übrigen an die Rumpfseiten. Bringen Sie die Seilrollen 285 gemäß Schnitt G-G mit Scheiben 286 und Schrauben 287 an. Kleben Sie die Blenden 288 und 289 erst nach dem Bespannen und der ersten Lackierung auf. Seite 4 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 5: Bespannen Und Lackieren

    Die Pilotenfigur ist unter der Nr. 10141 erhältlich. Sie kann entsprechend dem Titelbild bemalt werden. Der Fallschirm wird weggeschnitten. Füße und Oberschenkel werden mit kleinen Blechschrauben befestigt. Für Ihre Starts wünschen wir Ihnen: „Holm und Rippenbruch" KLAUS KRICK' Modelltechnik Seite 5 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 6 Verstärkungsleiste Kiefer 3x8x175 mm Auflagebrettchen Kiefer 5x10x30 mm Auflagebrettchen Sperrholz 3 mm Halterung für Rollen Sperrholz 3 mm Welle Stahl 2x30 mm Abstandsrohr Messing 3x0, 45x11 mm Rolle Fertigteil Auflagebrettchen Sperrholz 3 mm Seite 6 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 7 Balsa 9x10x15 mm Randbogen Balsa 8x15x112 mm Füllstück Balsa 8x15x162 mm Seitenruder-Endleiste Kiefer 3x8x258 mm Rippe Balsa 3x15x105 mm Rippe Balsa 3x15x125 mm Rippe Balsa 3x15x148 mm Rippe Balsa 3x15x150 mm Rippe Balsa 3x15x162 mm Seite 7 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 8 Wurzelbeplankung Balsa 1,5x75x250 mm Zusatzbeplankung Balsa 1,5x40x82 mm Zusatzbeplankung Balsa 1,5x55x330 mm Zusatzbeplankung Balsa 1,5x18x48 mm Zusatzbeplankung Balsa 1,5x75x80 mm Nasenholm Kiefer 3x10x800 mm Nasenholm Kiefer 3x10x545 mm 1,68 Nasenholmsteg Balsa 3x15x30 mm Seite 8 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 9 Balsa 5x12x140 mm Verstärkungsecke Balsa 15x25x140 mm Ruderhorn Fertigteil Scharnier Fertigteil Querruder-Randbogen Balsa 25x45x110 mm Kufe Kiefer 2x15x500 mm Verstärkung Kiefer 2x15x140 mm Stoßdämpfer Fertigteil Gewindestift M 3x8 mm 225-227 Verstärkung Sperrholz 3 mm Seite 9 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 10 Sperrholz 2 mm Fußpedal Sperrholz 2 mm Fersenstütze Karton 277-282 Beschlag Sperrholz 2 mm Gewicht Rundholz 8x65 Befestigungsschraube Blechschraube 2,2x6,5 Seilrolle Fertigteil Unterlagscheibe Schraube M 2x20 288-289 Blende Sperrholz 1 mm Abziehbild Haltebügel Stanzteil Seite 10 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 11 Teil-Nr. Bezeichnung Anzahl Material Haltelasche Stanzteil Bef.-Schraube + Mutter M 2x10 Bef.-Schraube + Mutter M 2x 6 Spanndraht Spannhülse Steuerdraht Spannhülse Haken Fertigteil Gabelkopf Fertigteil Löthülse Fertigteil Seite 11 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 12 Seite 12 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 13 Seite 13 © Klaus Krick Modelltechnik Knittlingen...
  • Seite 14 " Schulgleiter (training glider) 1938" eo-designed well­ known designers Schneider, Rehberg Hoffmann. suitable amateur construction by flying clubs as well as for the rigours of regular ab-initio training. More than decade training glider Germany. 1/4 scale model based original drawings. The sole deviation from scale...
  • Seite 15 Remove hatches again, doublers 48 and cross braces 49 according to your servos and then cement them in position. Make lower tail fittings 50 from the brass strip provided, slide them into fuselage solder spacer into position. Remove assembly from fuselage, wash off all...
  • Seite 16 5. Wing Construction Splice spars from one strip 138 and 139 each as shown in top-view and add a second strip 138 as doubler to the inner part of each spar. Assemble the bottom spars from strips 148 and 149 in the same fashion.
  • Seite 17 Cut and fit gussets 199 from 5 12 mm strip and cement them into the corners of rib tails and trailing edges. Carve the wing tips 200 as per top-view and cross-section U-U from blocks provided and cement them against the ends of the wing halves. Make fittings 201, 204 and 205 from 2 x 6 mm brass stock and cement them 206 and 207 and fillets 203,...
  • Seite 18 Mount pulleys 285 and washers 286 with bolts 287 to tail boom as shown in side-view and cross-section G-G. 8. Covering and Decoration Nearly Schulgleiter were finished with clear dope and clear varnish providing the wooden parts with a yellowish tint, whilst the cotton only, covering kept its natural whitish color.
  • Seite 19 To fix him to the seat, cut off the parachute pack and use some screws through feet and upper thighs - or better (and not as cruel) talk your mother, wife or girl-friend into sewing scale seat belts for him. Happy Landings KLAUS KRICK MODELLTECHNIK...
  • Seite 20 Parts List Description Material Part-No. Qty. Plywood 3 mm Fuselage Side Former Plywood 3 mm Fuselage Bottom Plywood 3 x 36 x 780 mm Nose Block Plywood 3 mm Rear Pylon Strut Pine 6 x 10 x 600 mm Plywood 2 mm 12+13 Doubler 2 each...
  • Seite 21 Part-No. Description Material Stab Mounting Nut Captive Nut M 3 Tail Boom Fitting Brass 2 x 10 x 25 m Fitting Mounting Bolt Steel Bolt M2 x 25 c/w Nut Tail Boom Fitting Brass 2 x 10 x 25 mm Spacer Brass Tube 4 x 0, 45 x 14 mm Fitting Mounting Bolt...
  • Seite 22 Part-No. Description Qt y. Material Wing Bottom Nose Spar Pine 3 x 10 x 545 mm Wing Main Spar Web Balsa 3 x 15 x 35 mm Wing Main Spar Web Balsa 3 x 35 x 79 mm Fillet Balsa 12 x 24 x 30 mm 157+158 Wing Main Spar Web 4 each...
  • Seite 23 Shock Absorber Rubber Steel M3 x 8 Set Screw Doubler Plywood 3 mm Doubler Plywood 3 mm x 16 Doubler Plywood 3 mm Shock Absorber Mount.Bolt Steel Bolt M4 x 12 C/S Head Shock Absorber Mount.Bolt Steel Bolt M4 x 15 C/S Head Shock Absorber Mount.Bolt Steel Bolt M4 x 12 Shock Absorber Mount.Bolt...
  • Seite 24 /1/( Part-No . Description Material Flying Cable Fitting Brass Steel Bolt M2 Landing Cable Mounting Bolt 2 Flying Cable Moun'ting Bolt Steel Bolt M2 Rigging Cable Rigging Cable Sleeve Steering Cable Steering Cable Sleeve Steering Cable Hook Steel 30 0 Clevis Steel 30 1...
