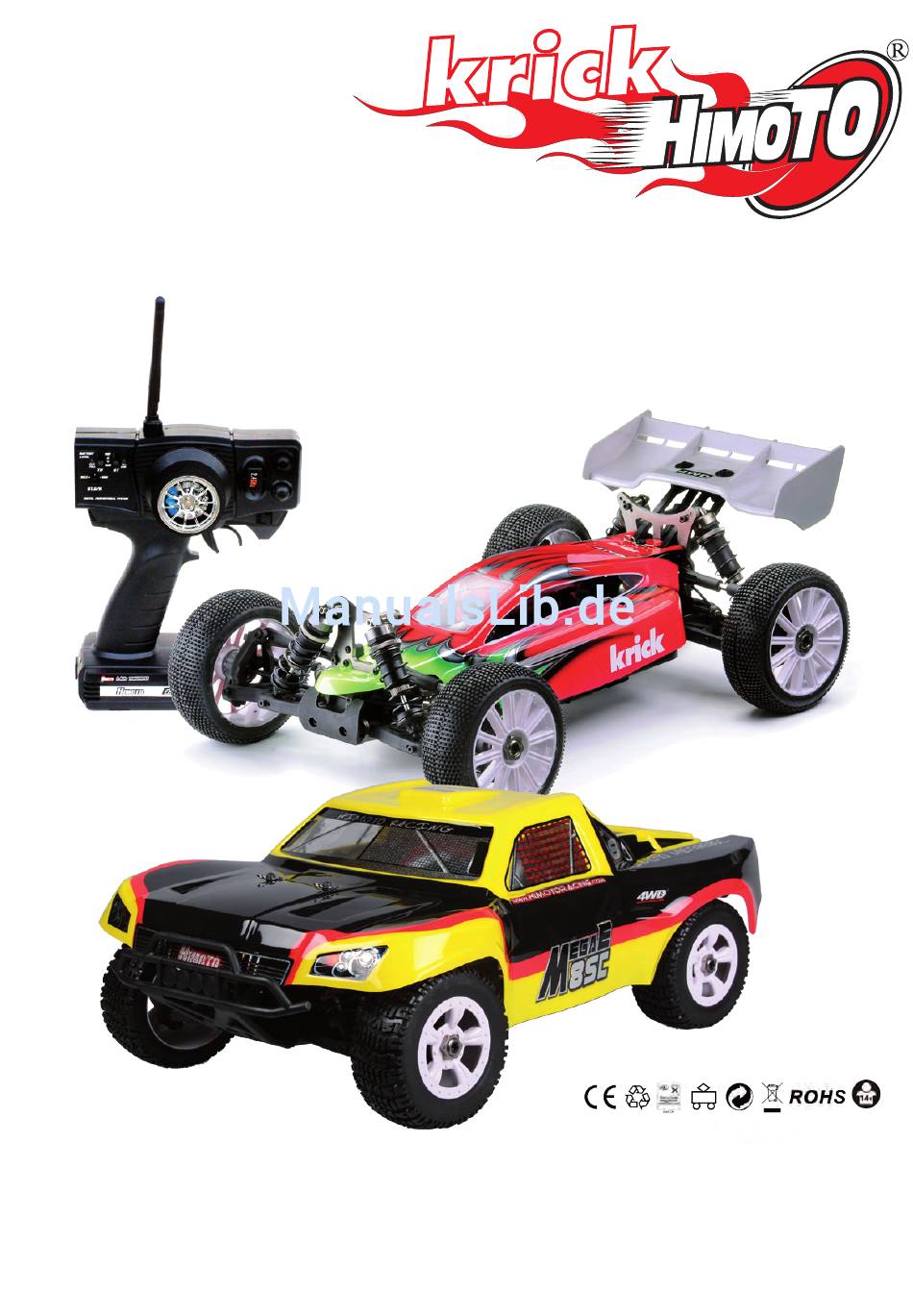

Bedienungsanleitung

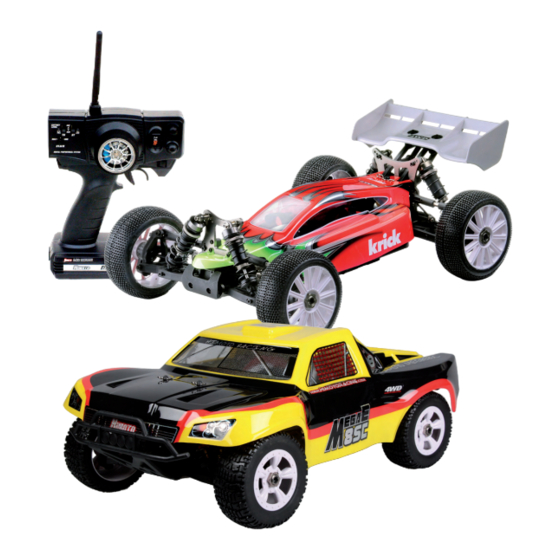

HIMOTO MegaE8 4WD
Bestell-Nr. 650101 + 650102
Wichtige Hinweise:
Dieses Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Das Modell ist nur für den Be-
trieb außerhalb geschlossener Räume vorgesehen. Beachten Sie alle Hinweise dieser Bedienungsanleitung. Diese
enthält wichtige Informationen über den Umgang mit dem Fahrzeug.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleis-
tung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! Von der Gewährleistung und Garantie ausgeschlossen ist ferner normaler Verschleiß beim Betrieb und
Unfallschäden.
Maßstab 1:8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für krick HIMOTO MegaE8 4WD
Inhaltszusammenfassung für krick HIMOTO MegaE8 4WD
- Seite 1 Bedienungsanleitung HIMOTO MegaE8 4WD Maßstab 1:8 Bestell-Nr. 650101 + 650102 Wichtige Hinweise: Dieses Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Das Modell ist nur für den Be- trieb außerhalb geschlossener Räume vorgesehen. Beachten Sie alle Hinweise dieser Bedienungsanleitung. Diese enthält wichtige Informationen über den Umgang mit dem Fahrzeug.
-
Seite 2: Allgemeine Hinweise
Rechtsgrund, begrenzt auf den Rechnungswert der an dem Schaden stiftenden Ereignis unmittelbar beteiligten Produkte der Fa. Krick Modelltechnik. Dies gilt nicht, soweit die Fa. Krick Modelltechnik nach zwingenden gesetzlichen Vorschriften wegen Vorsatz oder grober Fahrlässigkeit unbeschränkt haftet. -
Seite 3: Ausstattung Und Lieferumfang
Ausstattung und Lieferumfang Ausstattungsmerkmale der Himoto MegaE8 Fahrzeuge • 100% fahrfertig Effizientes 4WD Antriebssystem • • Komplett kugelgelagert • Kardanwellenantrieb • Vier Öldruckstoßdämpfer mit Stoßdämpferfedern • Stabiles Wannenchassis mit versenkten Schrauben an der Unterseite • Lenkservo mit Metallgetriebe und einstellbarer Servosaver •... -
Seite 4: Anschlussschema Empfänger, Servo Und Fahrtregler
Anschlussschema Empfänger, Servo und Fahrtregler Gemäß folgendem Diagramm werden die Komponenten im Modell richtig an den Empfänger angeschlossen. ■ Ein-/Ausschalter ■ Steckverbindung zum Motor ■ Elektronischer (CH) Fahrtregler (CH1) ■ Steckverbindung ■ Empfänger zum Akku ■ Lenkservo Bemerkung: Die Abbildungen können von den Originalen abweichen. Hinweise zum Fernsteuerungssender Die Bedienung des Senders ist einfach und auch für Einsteiger problemlos zu bewältigen, wenn man die fol- genden Anweisungen Schritt für Schritt befolgt. -
Seite 5: Sender In Betrieb Nehmen
Sender in Betrieb nehmen Statusanzeige Batterie Antenne Ein-/Aus- schalter Um die maximale Reichweite zu LED Anzeige beachten. Wenn Sender am Schalter einschalten beide LED‘s leuchten ist der Bat- erzielen, Antenne hockklappen. teriestatus in Ordnung. Vorwärts und Rückwärts fahren Gashebel wegdrücken Gashebel herziehen Gashebel auf neutral wegdrücken... -
Seite 6: Fahrzeug Nach Rechts Oder Links Lenken
Fahrzeug nach rechts oder links lenken Lenkrad auf Neutral stellen Lenkrad nach links drehen Lenkrad nach rechts drehen Neutral Neutral Neutral links rechts Wenn man das Lenkrad am Wenn man das Lenkrad am Wenn man das Lenkrad am Sender nicht bewegt, fährt Sender nach links dreht, fährt Sender nach rechts dreht das Modell gerade aus. -
Seite 7: Drehrichtungsumkehr Der Lenk- Und Gasfunktion
Drehrichtungsumkehr der Lenk- und Gasfunktion Servoweg Umkehrschalter (ST REV <> NOR) Lenkrichtung Lenkrichtung Lenkrichtung Lenkrichtung Mit dem Servorweg Um- kehrschalter für den ersten Kanal wird die Drehrichtung Lenkrad rechts des Lenkservos umgekehrt. Lenkrad links Lenkrad rechts Lenkrad links Normal Mode Reverse Mode Normal Mode Reverse Mode... -
Seite 8: Fahrzeug Für Den Einsatz Vorbereiten
Fahrzeug für den Einsatz vorbereiten Es sind nur wenige Schritte notwendig um das Modell für den Betrieb vorzubereiten. 1. Senderbatterien einlegen 2. Fahrakkus laden 3. Empfängerantenne montieren Zu 1. Senderbatterien einlegen Für den Betrieb werden 8 Batterien oder 8 Akkus der Baugröße AA (Mignonzellen) benötigt. Beim Einlegen der Batterien bitte unbedingt auf die richtige Polung der Zellen achten. - Seite 9 Abbildung 1: schwarzes Kabel − Akku 1 rotes Kabel Ladeausgang (7,4Volt) Balancerausgang XH für 4 Zellen − Akku 2 Ladegerät für LiPo-Akkus (7,4Volt) Adapter XH x P auf 4P Bestell-Nr. 956597 Variante 2: Laden jedes Akkupacks einzeln Um die Akkupacks einzeln zu laden, das beiliegende Akku-Anschlusskabel mit 4 mm Goldkontaktbuchsen am 7,4 V LiPo-Akkupack anschließen und mit passendem Ladekabel (Siehe Abbildung ) mit dem Ladege- rät verbinden und Ladevorgang starten.
-
Seite 10: Vor Jeder Fahrt
Vor jeder Fahrt Vor jeder Fahrt einen Reichweitentest durchführen, indem man sich mit dem Fahrzeug vom Sender min. 100 m entfernt. Beim Fahrzeug darf es nicht zu ungewollten Servo-Ausschlägen kommen. Sollten Störungen auftreten, Örtlichkeit wechseln oder zu einem späteren Zeitpunkt noch einmal versuchen. Das Modell nur mit vollen Batterien/Akkus in Betrieb nehmen. -
Seite 11: Hilfe Bei Problemen
Die nachfolgende Liste mit Abbildungen hilft Ihnen bei der Identifizierung der benötigten Ersatzteile. In der englischen HIMOTO Original-Anleitungen sind Detailzeichnungen und eine Gesamt-Explosionszeichnung mit Teile-Nummern abgebildet. Um bei Bestellungen von Ersatzteilen Verwechslungen zu vermeiden, bitte nur die Krick Bestell-Nummer verwenden. Die folgende Referenzliste hilft beim umschlüsseln. Änderungen und Irrtümer vorbehalten. -
Seite 12: Ersatzteilabbildungen Megae8 Chassis
Ersatzteilabbildungen MegaE8 Chassis Bestell-Nr. 650890 Bestell-Nr. 650891 Bestell-Nr. 65089 Karosserie farbig Karosserie Karosserie farbig Buggy unlackiert Buggy Short Course Truck Bestell-Nr. 655001 Bestell-Nr. 65500 Dif- Bestell-Nr. 655003 Bestell-Nr. 655004 Dif- Differential kpl. v/h ferentialausgang () Differentialgehäuse ferentialzahnrad 38 Z. Bestell-Nr. 655005 Bestell-Nr. - Seite 13 Ersatzteilabbildungen MegaE8 Chassis Bestell-Nr. 65501 CVD Bestell-Nr. 6550 Ant- Bestell-Nr. 65503 Bestell-Nr. 65504 Antriebswellen vorne () riebswellen mitte (Satz) Antriebswellen hinten () Radachsen hinten () Bestell-Nr. 65505 Bestell-Nr. 65506 Bestell-Nr. 65507 Bestell-Nr. 65508 Halter Querlenker- Halter Querlenker- Distanzhülsen (8) Mitnehmer Differ- stifte hinten (Satz) stifte vorne (Satz) entialeingang ()
- Seite 14 Ersatzteilabbildungen MegaE8 Chassis Bestell-Nr. 655045 Bestell-Nr. 655046 Bestell-Nr. 655047 Bestell-Nr. 655048 Radsatz kpl. E8 () Stoßdämpfer hinten kpl. Stoßdämpfer vorne kpl. Stoßdämpfer- federn hinten () Bestell-Nr. 655049 Bestell-Nr. 655050 Bestell-Nr. 655051 Bestell-Nr. 65505 Stoßdämpfer- Stoßdämpferwellen Stoßdämpferwellen Stoßdämpfer- federn vorne () 66,5 mm mit Kol- 59,5 mm mit Kol- halterung (Satz)
- Seite 15 Ersatzteilabbildungen MegaE8 Chassis Bestell-Nr. 655069 Bestell-Nr. 655070 Bestell-Nr. 655071 Bestell-Nr. 65507 Senkkopfschrauben Senkkopfschrauben Senkkopfschrauben Senkkopfschrauben M4x8 mm (6) M4x14 mm (6) M4x16 mm (6) M4x0 mm (6) Bestell-Nr. 655073 Bestell-Nr. 655074 Bestell-Nr. 655075 Bestell-Nr. 655076 Flachkopfschrauben Flachkopfschrauben Flachkopfschrauben Senkkopfschrau- M4x10 mm (6) M4x1 mm (6) M4x14 mm (6) ben M3x8 mm (6)
- Seite 16 Ersatzteilabbildungen MegaE8 Chassis Bestell-Nr. 616404 Bestell-Nr. 616401 Bestell-Nr. 655096 Bestell-Nr. 655108 Stoppmutter Stoppmutter M3 (6) Flachkopfschrauben mit Doppelseitiges M3 mit Bund (6) Schaft M3x13,5 mm (6) Klebeband Bestell-Nr. 655097 Bestell-Nr. 655098 Ka- Bestell-Nr. 655107 Bestell-Nr. 646086 Karosserie- rosserieklammern groß Akkuhaltebänder (Satz) Antennenröhrchen klammern klein Bestell-Nr.
-
Seite 17: Ersatzteilreferenzliste Megae8 Chassis
In den englischen Originalunterlagen sind Teilenummern angegeben. Um das bestellen der evtl. benötigten Ersatz- teile zu erleichten, finden Sie im Anschluss eine Referenzliste um die Originalnummern in Krick Bestell-Nummern umzuschlüsseln. Bei Verwendung der Krick Bestell-Nummer stellen Sie sicher die richtigen Teile zu erhalten. Ersatz- www.krick-modell.de... - Seite 18 Ersatzteilreferenzliste MegaE8 Chassis Item Krick Description Artikelbezeichnung number Bestell-Nr. 8E018 Ultra Tough Nylon Chassis 1P 655018 Hauptchassis 8E019 Front Upper Susp Plate 1P 655019 Halteplatte vorne oben 8E020 Front Body Mount 1P 655020 Karosseriehalter vorne 8E021 Front CVD 2P 655021...
- Seite 19 Ersatzteilreferenzliste MegaE8 Chassis Item Krick Description Artikelbezeichnung number Bestell-Nr. 8E062 Tail Wing For Buggy 1P 655062 Heckflügel 8E063 Servo Arms 4P 655063 Servohebel (Satz) 8E064 Front Bumper For Buggy 1P 655064 Stoßfänger Buggy vorne 8E067 3*24 Diff Pin 4P 655067...
- Seite 20 Tire withFoams Short Course Truck 655133 Reifen Short Course Truck 8E134 Tire and Rims complete Short Course Truck 655134 Radsatz kpl. Short Course Truck (Paar) www.himoto-krick.de Generalimporteur für Himoto Produkte Krick Modelltechnik Industriestrasse 1 75438 Knittlingen Germany E-Mail: info@krick-modell.de Fax +49 (0)7043/31838...
