Bedienungsanleitung

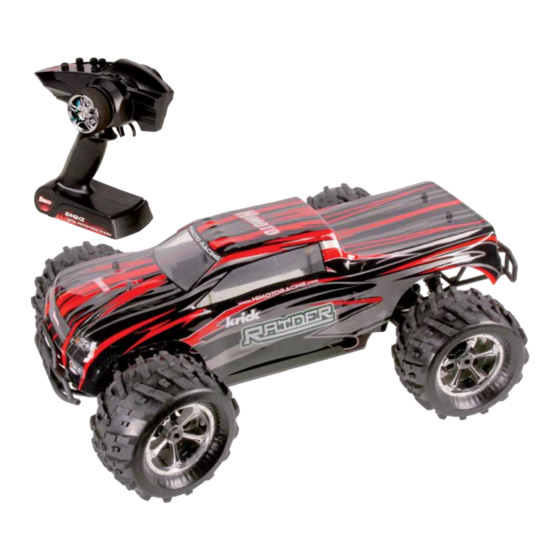

HIMOTO Raider MegaE8 4WD
Maßstab 1:8
Wichtige Hinweise:
Wichtige Hinweise:
Dieses Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Das Modell ist nur für den Betrieb
außerhalb geschlossener Räume vorgesehen. Beachten Sie alle Hinweise dieser Bedienungsanleitung. Diese enthält
wichtige Informationen über den Umgang mit dem Fahrzeug.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/
Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachge-
mäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!
Von der Gewährleistung und Garantie ausgeschlossen ist ferner normaler Verschleiß beim Betrieb und Unfallschäden.
Bestell-Nr. 650103
© Krick Modelltechnik Anleitung 650103 Stand 13.12.2011
