Barkasse Dolly
Montage- und Bedienungsanweisung
Bestell-Nr. ro1005

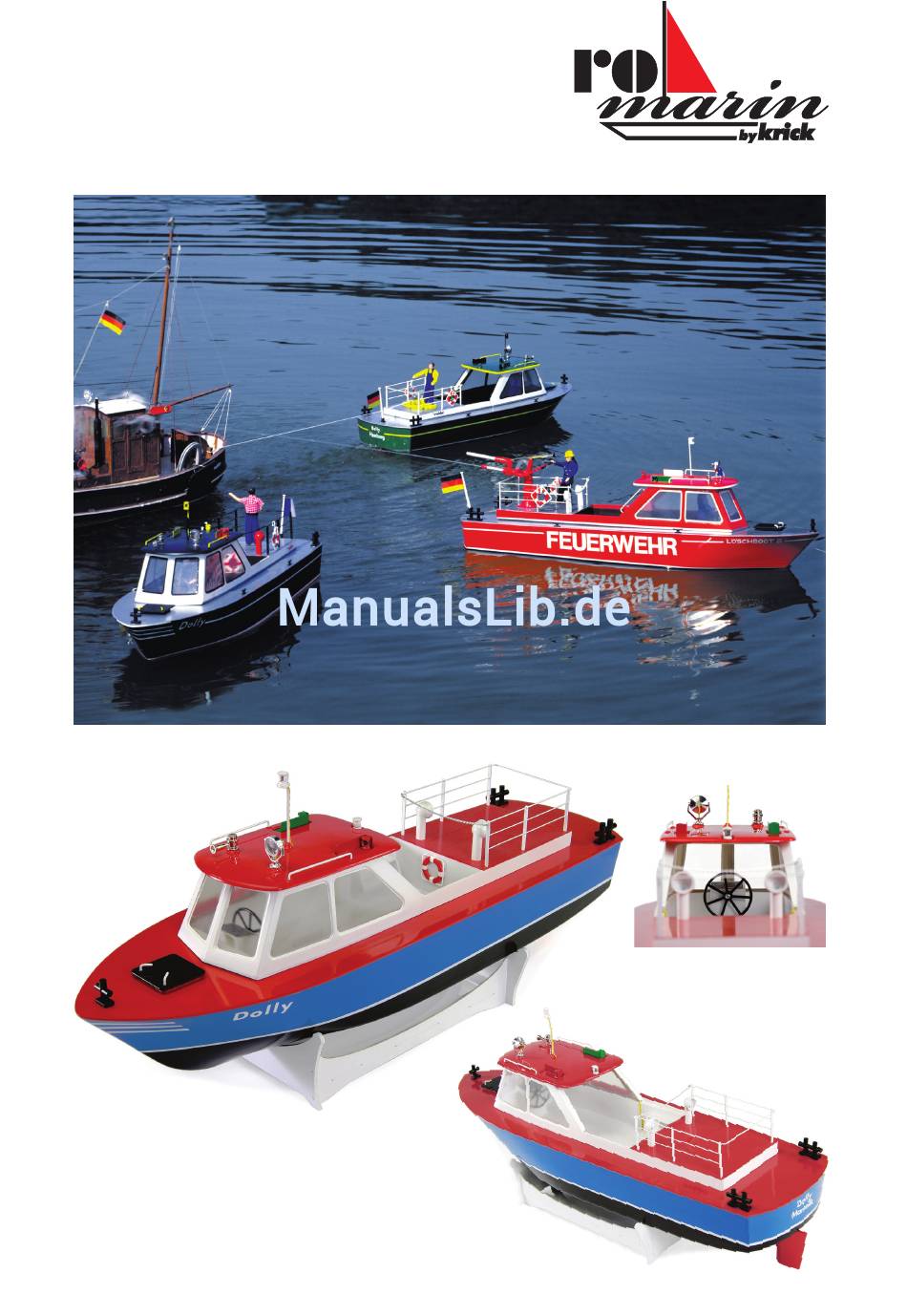

Die Abbildung zeigt die verschiedenen Varianten, wie man eine Dolly mit optionalem Zubehör bauen kann.
© Krick Modelltechnik, Germany, Stand 25.06.2017

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für krick Dolly

  • Seite 1 Barkasse Dolly Montage- und Bedienungsanweisung Bestell-Nr. ro1005 Die Abbildung zeigt die verschiedenen Varianten, wie man eine Dolly mit optionalem Zubehör bauen kann. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 2: Inhaltsverzeichnis

    Ergänzungen zum Baukasten Dolly Beschlagsatz Bestell-Nr. ro1006 Dieser Satz ist praktisch ein „Muss“ für die detailgetreue Ausstat- tung der Dolly. Er enthält die Beschlagteile wie Poller, Rettungs- Verehrter Kunde, ring, Flagge mit Flaggenstock, Lüfter, Nebelhorn und die kom- pletten Lampen mit Birnchen. Teile aus dem Beschlagsatz sind in Sie haben sich für ein Modellschiff der Marke ROMARIN aus...
  • Seite 3: Allgemeine Hinweise Zur Bauanleitung

    Alternativ kann zum Biegen und Verlöten der einzelnen Relingteile nach eigenem Ermessen eine Vorrichtung hergestellt werden. Alle Lötstellen sauber verputzen. Alle Metallteile vor dem Lackie- ren gründlich fein schleifen und entfetten. Lötstellen an Steck- bzw. Kabelverbindungen mit Schrumpfschlauch isolieren. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 4: Stückliste Bausatz Dolly

    3.8 -------------Kreuzpoller --------------------- Ku ----------------12x8 -------------------1 ----------------- BS aus 1x3.9 herstellen 3.9 -------------Doppelkreuzpoller ------------ Ku ----------------24x8 -------------------2 ----------------- BS 3.10 ------------Flaggenstock mit Sockel ---- Ku/Ms -----------Fertigteil --------------1 ----------------- BS 3.11 ------------Flagge und Leine ------------- Stoff --------------Fertigteil --------------1 ----------------- BS © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 5 5.14 ------------Suchscheinwerfer, Bügel --- Ku ----------------für Ø15 ----------------1 ----------------- BS 5.15 ------------Suchscheinwerfergehäuse - Ku ----------------Ø15 --------------------1 ----------------- BS 5.17 ------------Suchscheinwerfer, Glas ---- Ku ----------------Ø13 --------------------1 ----------------- BS 5.18 ------------Nebelhorn ---------------------- Ku ----------------23,5 --------------------1 ----------------- BS © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 6: Laserteile Abbildungen

    Bauanleitung Barkasse DOLLY ro1005 Laserplatten Barkasse Dolly Laserplatte Bootständer Holz 3 mm 4.14 5.10 4.11 4.13 Laserplatte Deck ABS 1,5 mm 4.15 4.10 4.12 „S“ Laserplatte Aufbauten ABS 1,5 mm 4.6a Laserplatte Kabinenboden Holz 1 mm © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 7: Baustufe 0 - Bootsständer

    - Teile 1.2 bis 1.4 wie dargestellt zusammenkleben, dabei den Einbauwinkel des Motorspants 1.3 mit der Schablone „S“ einstel- len. Die Schablone nicht festkleben! - Bohren Sie die Öffnungen für das Stevenrohr und für das Ruderführungsrohr in den tiefgezogenen Rumpf 1.1 wie dargestellt © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 8: Baustufe 1.2 - Einbau Antriebseinheit

    - Achtung: Rumpf dabei nicht deformieren! Prüfen Sie mit Decksplatte 3.1 die Formtreue. Gegebenenfalls müssen Sie die Außen- konturen der Platte 1.2 leicht nacharbeiten. - Wenn die Verklebung von Motorplatte 1.2 und Rumpf 1.1 ausgehärtet ist, wird das Stevenrohr 1.8 mit Acrylit-Klebstoff dicht mit dem Rumpf verklebt. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 9: Baustufe 2 - Einbau Der Ruderanlage

    Rumpf aus. - Wenn alles exakt ausgerichtet ist, wird die Laserplatte 2.2 mit der Laserplatte 2.1 sowie das Ruderführungsrohr 2.3 mit Acrylit- Klebstoff dicht mit dem Rumpf und der Laserplatte 2.2 verklebt © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 10: Baustufe 2.1 - Einbau Des Ruderservos

    Schraube 2.14a. Dabei wird auch die exakte Länge des Gestänges eingestellt. Hinweis: Je nach verwendetem Servotyp kann es in der Anlenkung zu einem leichten Höhenversatz kommen, dies sollte durch die Flexibilität der Anlenkung ausgeglichen werden. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 11: Baustufe 3 - Deck

    - Sobald die Verklebung des Decks mit dem Rumpf ausgehärtet ist, entfernen Sie den Klebefilm und verschleifen Sie eventuell über- stehende Kanten des Rumpfes bündig mit der Decksoberfläche. Hinweis: Bitte gehen Sie beim Verschleifen der Rumpfoberkante sehr sorgfältig vor, um das Deck nicht unnötig zu zerkratzen. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 12: Baustufe 3.1 - Die Decksausrüstung

    Bugpoller lackieren und auf dem Deck festkleben (bitte Maßangabe beachten). - 3.10 bis 3.11 montieren und an passender Stelle auf das hintere Deck kleben. Beim Umbau der Dolly als Schlepp-Barkasse mit dem Schleppgeschirr (Bestell-Nr. ro1434) die Flagge nicht an die gezeigte Stelle ankleben, damit sich das Schleppseil frei bewe- gen kann.
  • Seite 13: Baustufe 4 - Der Innenausbau

    - Dann das mit Klarlack lackierte Plankendeck 4.6 auf das Teil 4.6 anpassen und verkleben. - Danach die Trittstufen 4.13 – 4.14 zusammenbauen, verschleifen, lackieren und dicht links und rechts an die Wände kleben. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 14: Baustufe 4.1 - Ausrüstung Innenausbau

    - Die beiden Lüfter 4.18 lackieren und in die vorgearbeiteten Bohrungen einkleben. - Jetzt den Rettungsring 4.20 wie dargestellt an die hintere Wand des Innenausbaus kleben. - Das Steuerrad 4.21 mit der Schraube 4.22 am Ruderstand befestigen und das Instrumentendekor aufkleben. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 15: Baustufe 5 - Das Steuerhaus

    - Die hintere Wand des Tiefziehteils 5.1 wie dargestellt ausschneiden. Hinweis: Die angegebenen Maße können abweichen, der genaue Sitz muss angepasst werden. - Vor dem Lackieren des Steuerhauses werden die Fenstermasken (Dekorbogen) aufgeklebt. Bitte achten Sie darauf, dass beim Lackieren keine Farbe auf die Innenseite der Fenster gelangt! © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 16: Baustufe 5.1 -Das Dach

    - Setzen Sie jetzt das Dach auf das Steuerhaus (in den Aussparungen ganz nach vorne schieben). Übertragen Sie die Bohrungen der Positionslampen auf das Dach. Diese Bohrungen dienen zum späteren Durchziehen der Beleuchtungskabel. - Jetzt können Sie das Dach wie gezeigt fertig bestücken und auf das Steuerhaus kleben. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 17: Baustufe 5.2 - Das Steuerhaus Mit Innenausbau

    - Bitte kontrollieren Sie den korrekten Sitz des Steuerhauses und stellen Sie sicher, dass das Steuerhaus und der Innenausbau rundum satt auf dem Deck 3.1 aufliegen. - Das Steuerhaus vorsichtig an dem Innenausbau anheften. Erst nach dem Herausnehmen aus dem Rumpf wird die ganze Einheit endgültig verklebt. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 18: Baustufe 6 -Anreissen Der Wasserlinie

    Baustufe 6 – Anreissen der Wasserlinie - Die Lage der Wasserlinie wie dargestellt anzeichnen. Dazu muss das Boot absolut waagerecht stehen! Bitte hierzu den im Einfüh- rungstext beschriebenen Abschnitt „Wasserlinienbestimmung und Lackierung“ beachten. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 19: Baustufe 7 - Der Rc-Einbau

    Fall sein, kann dies durch Versetzen der RC-Anlagenteile korrigiert werden. - Wer möchte kann hier noch den Ein-Aus Trennschalter integrieren. - Vor der Erstfahrt einen Reichweitentest der Fernsteuerung durchführen. Gegebenenfalls je nach verwendetem Fernsteuerungstyp die Lage der Empfangsantenne prüfen. © Krick Modelltechnik, Germany, Stand 25.06.2017...
  • Seite 20: Schaltplan Dolly Mit 2 Kanal Fernsteuerung Mit Dauerbeleuchtung

    Schaltplan Dolly mit 2 Kanal Fernsteuerung mit Dauerbeleuchtung Fahrtregler an/aus 2-Kanal Empfänger 2 CH receiver on/o Akku Zum Ladegerät To charger Schaltplan Dolly mit schaltbarer Beleuchtung, Scheinwerfer und Sonderfunktion Löschmonitor Fahrtregler an/aus Min. Empfänger on/o 4-Kanal min. Receiver 4 ch.
