Tekniset Tiedot - Busch-Jaeger Busch-Wächter 180 UP-Sensor Betriebsanleitung

0073-1-6216/26396
200

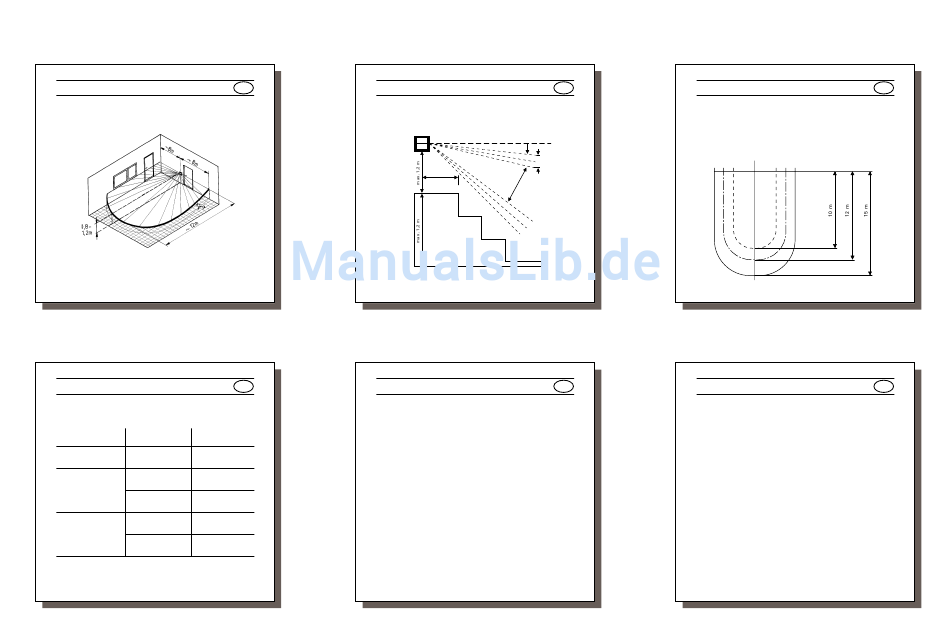

Kuva 3
Valvonta-alue, malli 6810-21x-101
Valvonta-alue, malli 6800-xxx-102/104 (normaalilinssi)
Asennusasento: Katso seuraava yhteenvetotaulukko.
HUOM!
Asennuskorkeus ei saa ylittää 1,2 m.
203
Asennuskorkeus/kohde
Ilmaisimet toimivat optimaalisesti, kun noudatat seuraa-
vassa taulukossa annettuja suosituksia.
Ilmaisin Asennuskorkeus Liitäntäruuvit,
Malli Kohde asennusasento
6810-21x-101 0,8 - 1,2 m alhaalla
6800-xxx-102/104
6800-7x- 0,8 - 1,2 m
102M/104M (Portaikko) ylhäällä
2,0 - 2,5 m
(Tilavalv.) ylhäällä
6800-xxx- 0,8 - 1,2 m
103M/104M (Portaikko) alhaalla
2,0 - 2,5 m
(Tilavalv.) alhaalla
201
SF Kuva 4
Valvonta-alue, malli 6800-xxx-102M/103M/104M
(monivalvontalinssi); esimerkki: yksikkö portaikossa.
Asennusasento: Katso seuraava yhteenvetotaulukko.
200
204
SF

Tekniset tiedot

6810-21x-101
Hämäräsäätö:
Katkaisuviive:
Valvonta-alue:
6800-xxx-102 (M)/103M/104(M)
Hämäräsäätö:
Katkaisuviive:
Valvonta-alue
- Normaalilinssi:
- Monivalvontalinssi:
Yleistä
Suojausluokka:
Ympäristön lämpötila:
203
SF
ca. 5°
ca. 5°
ca. 25°
0,2-1,2 m max.
201
SF
n. 5 - 1000 Lux
n. 80 sekuntia, kiinteä asetus
180° vaakasuuntaan, 12 m eteen/
8 m sivuille (ks. Kuva 3)
n. 5 - 1000 Lux
n. 2 s - 32 min.
180° vaakasuuntaan
12 m eteen/8 m
sivuille (ks. Kuva 3)
riippuu asennuskorkeudesta
(katso Kuvat 4, 5)
IP 20
0 ... + 35 °C
204
202
Kuva 5
Valvonta-alue, mallit 6800-xxx-102M/103M/104M
(monivalvontalinssi) asennuskorkeudesta riippuen
- 1,2 m korkeudella: (10 m eteen ja 2,5 m sivuille)
- 2,0 m korkeudella: (10 m eteen ja 4 m sivuille)
- 2,5 m korkeudella: (15 m eteen ja 5 m sivuille)
5m 4m 2,5m 2,5m 4m 5m
205
Vahti-Jussin valvonta-alueen hienosäätö
Maskin käyttö
Vahti-Jussisi valvonta-alue on vaakasuunnassa 180°. Sijoi-
tuspaikasta riippuen valvonta-aluetta voidaan rajoittaa.
Menettele silloin seuraavasti:
• Leikkaa laitteen mukana toimitettu maski halutun pitui-
seksi.
• Kiinnitä maski Vahti-Jussin linssin eteen sille suunnalle,
jonka valvonnan haluat peittää.
SF
202
