Betriebsanleitung
Nur für autorisiertes Elektrofachpersonal
4
Funktionsweise
Der UP-Sensor ist ein Passiv-Infrarot-Bewegungsmelder
und spricht auf Veränderungen der Wärmestrahlung im
Erfassungsbereich an. Tritt eine Person oder eine andere
Wärmequelle in den Erfassungsbereich, schaltet der UP-
Sensor die angeschlossene Beleuchtung ein.
So lange eine Wärmebewegung im Erfassungsbereich
registriert wird, bleibt die Beleuchtung eingeschaltet. Ver-
läßt die Wärmequelle den Erfassungsbereich, oder ver-
harrt sie bewegungslos, wird die Beleuchtung nach Ablauf
von 80 Sekunden (Typ 6810-21x-101) bzw. der Nachlaufzeit
(Typen 6800-xxx-102(M)/103M/104(M)) ausgeschaltet.
UP-Sensoren arbeiten blendsicher. Auch bei direkter An-
strahlung z.B. von Taschenlampenlicht behalten sie eine
Überwachungsfunktion noch über 90 Sekunden bei.
Besonderheiten
Die UP-Sensoren bieten folgende Besonderheiten:
Sie können für alle Typen
• stufenlos einen Helligkeitswert wählen, ab dem die
Erfassung freigegeben wird (Ansprechschwelle)
2

Inhaltsverzeichnis

Wichtige Hinweise .....................................................
26396
Funktionsweise ..........................................................
Fig. 1: Kombinationsmöglichkeiten ............................
Fig. 2: Geräteschema .................................................
Fig. 3 bis 5: Erfassungsbereiche ................................
Tabellarische Übersicht zur Montagehöhe ................. 11
Technische Daten ...................................................... 12
Einengung des Erfassungsbereiches ......................... 13
Montage ..................................................................... 14
Inbetriebnahme .......................................................... 16
- Typ 6810-21x-101 .................................................... 17
- Typen 6800-xxx-102(M)/103M/104(M) ..................... 19
- Ansprechschwelle/Test ..................................... 19
- Ausschaltverzögerung ....................................... 21
- Betriebsart ......................................................... 22
SF
Funktion mit UP-Einsätzen ......................................... 23
Nebenstellenbetrieb ................................................... 25
Störungsbeseitigung .................................................. 27
Entsorgung ................................................................. 31
Gewährleistung .......................................................... 32
5
D
Funktionsweise
Sie können für die Typen 6800-xxx-102(M)/103M/104(M)
• die Nachlaufzeit (2 sec. bis 32 min.) frei einstellen
• die Betriebsart Automatik- bzw. Handbetrieb bestim-
men (Schiebeschalter; Fig. 2, Pos. 3)
Diese Möglichkeiten sind in dem Kapitel „Manuelle Ein-
stellmöglichkeiten" näher beschrieben.
Die UP-Sensoren können ausschließlich mit folgenden
Busch-Jaeger Geräten (siehe Fig. 1) kombiniert werden:
- MOS-Fet-Einsatz 6804 U (für Glühlampen und elektro-
nische Transformatoren bis 420 VA)
- Universaldimmer 6590 U-10x (für Glühlampen, Nieder-
volt-Halogenlampen mit elektronischem oder konven-
tionellem Transformator bis 420 VA)
- Universal-Relais-Einsatz 6401 U-10x (beliebige Lasten
bis 2300 W/ VA)
- Relais-Einsatz 6812 U-101 (beliebige Lasten bis
700 W/ VA; Nebenstellenbedienung ausschließlich über
Öffnertaster)
- Nebenstellen-Einsatz 6805 U (Kombination mit den
o.g. UP-Einsätzen mit Ausnahme vom 6812U-101).
4
3
D
Wichtige Hinweise
3
ACHTUNG
4
Arbeiten am 230 V - Netz dürfen nur von autorisiertem
6
Elektrofachpersonal ausgeführt werden.
7
Bitte beachten Sie, dass sich UP-Sensoren nicht als Ein-
8
bruch- und Überfallmelder eignen, da die hierfür vorge-
schriebene Sabotagesicherheit fehlt!
Hinweis zum Freischalten!
Freischalten des Stromkreises bei Glühlampenwechsel ist
nur durch Abschalten eines vorgeschalteten Hauptschal-
ters bzw. des Sicherungsautomaten möglich.
Dokumentation
In dieser Betriebsanleitung sind sowohl die Standard- (Art.-
Nr. 6810-21x-101) als auch die Komfortsensoren (Art.-Nr.
6800-xxx-102(M)/103M/104(M)) als „UP-Sensoren" be-
schrieben. Bitte achten Sie auf die jeweils richtige
Typenzuordnung in der Beschreibung.
Die Typenbezeichnung finden Sie auf der jeweiligen
Geräterückseite.
2
6
D

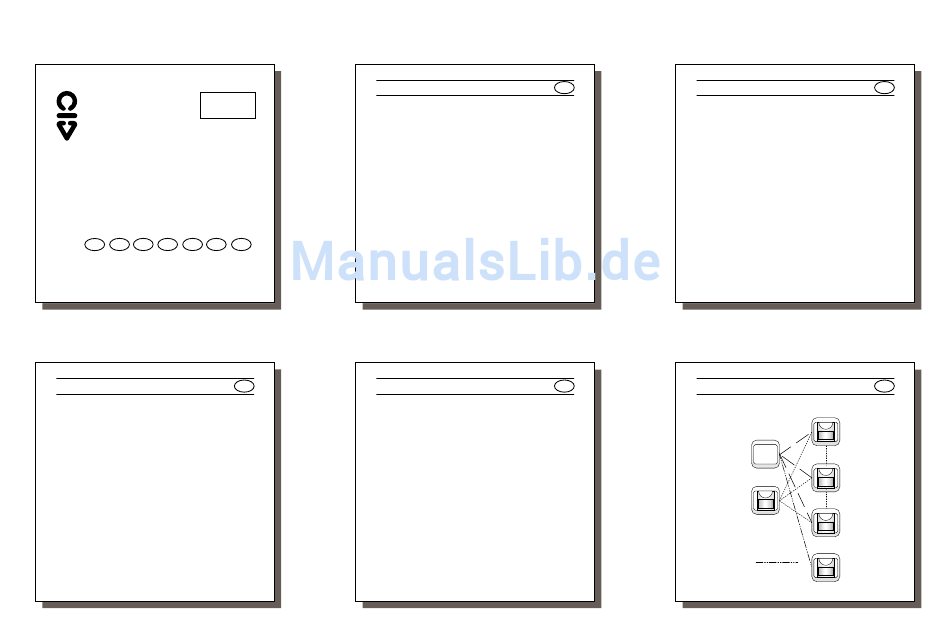

Fig. 1
Kombinationsmöglichkeiten mit Busch-Wächter
Senoren
Taster,
Öffner/
Schließer
Nebenstellen-
Einsatz 6805U
nur Öffnertaster
5
D
3
D
®
180 UP-
MOS - Fet
Einsatz 6804 U
Universal-
Dimmer
6590U-10x
Universal-
Relais Einsatz
6401 U-10x
Relais Einsatz
6812 U-101
6
