Busch-Jaeger Busch-Wächter 180 UP-Sensor Betriebsanleitung Seite 25

0073-1-6216/26396
130
Innehållsförteckning
Viktigt ......................................................................... 131
Funktionssätt ............................................................. 132
Fig. 1: Kombinationsmöjligheter ................................ 134
Fig. 2: Apparatschema ............................................... 135
Fig. 3 till 5: Övervakningsområde ............................... 136
Översiktstabell för monteringshöjd ............................ 139
Tekniska data ............................................................. 140
Avgränsning av övervakningsområde ........................ 141
Montering .................................................................. 142
Driftsättning ............................................................... 144
Manuella inställningsmöjligheter
- Typ 6810-21x-101 .................................................... 145
- Typerna 6800-xxx-102(M)/103M/104(M) .................. 147
- Aktiveringströskel/Test ...................................... 147
- Frånslagsfördröjning .......................................... 149
- Driftsätt .............................................................. 150
Funktion med infällda insatser ................................... 151
Sidoapparatanvändning .............................................. 153
Felsökning .................................................................. 155
Garanti ........................................................................ 160
Garantisedel ............................................................... 225
133
Funktionssätt
Följande gäller för typerna 6800-xxx-102(M)/103M/104(M)
• frånslagsfördröjningen (2 s till 32 min) kan ställas in fritt
• driftsätten Auto och Manuell kan väljas (skjutomkopplare;
Fig. 2, Pos. 3)
Dessa möjligheter beskrivs närmare i avsnittet "Manuella
inställningsmöjligheter".
Infällda givare kan endast kombineras med följande Busch-
Jaeger-apparater (se Fig. 1):
- MOS-FET-insats 6804 U (för glödlampor och elektro-
niska transformatorer upp till 420 VA)
- Universaldimmer 6590 U-10x (för glödlampor, lågvolts-
halogenlampor med elektronisk eller konventionell trans-
formator upp till 420 VA)
- Universalreläinsats 6401 U-10x för alla laster upp till
2300 W/ VA.
- Reläinsats 6812 U-101 (för alla laster upp till 700 W/VA;
sidoapparatmanövrering endast med öppnande tryck-
knapp)
- Sidoapparatinsats 6805 U (Kombination med ovan-
nämnda infällda insatser, med undantag för 6812 U-101).
131
S Viktigt
VARNING
Arbeten på 230 V-nätet får endast utföras av behörig
elektriker.
Observera att infällda givare inte lämpar sig som inbrotts-
och överfallslarm eftersom föreskrivet sabotageskydd
saknas!
Instruktion för frånskiljning!
Frånskiljning av strömkretsen för glödlampsbyte kan en-
dast ske genom att en förkopplad huvudströmbrytare eller
en autom2atsäkring öppnas!
Dokumentation
I denna användarhandledning beskrivs både Standardgivare
(art nr 6810-21x-101) och Komfortgivare (art nr 6800-xxx-
102(M)/103M/104(M)) som "infällda givare".
Observera alltid typbeteckningen i beskrivningen.
Apparatens typbeteckning står på dess baksida.
130
134
S

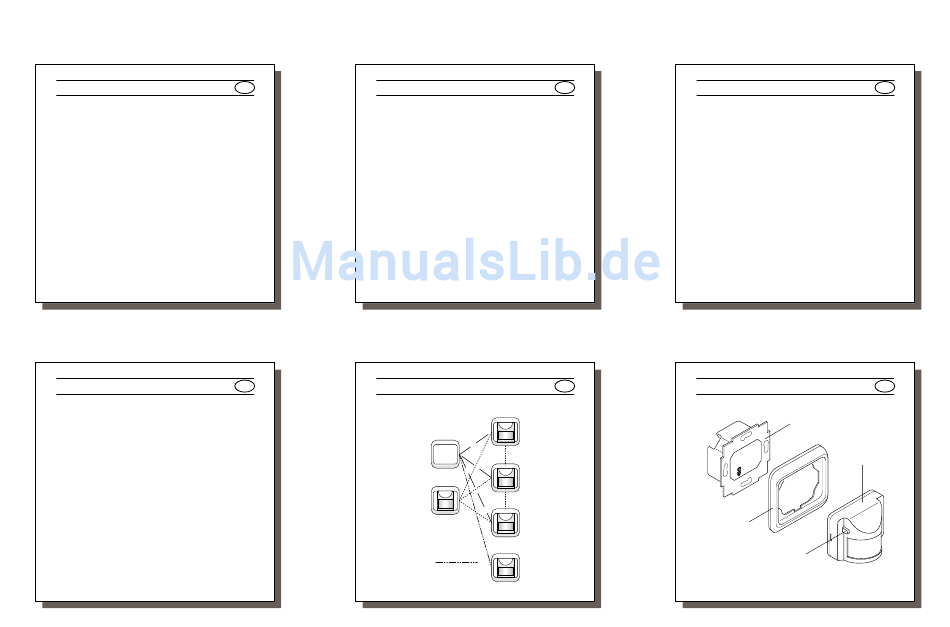

Fig. 1
Kombinationsmöjligheter med Busch Rörelsevakt
Infällda givare
Tryckknapp,
öppnande/
slutande
Sidoapparat-
insats 6805 U
endast öppnande
tryckknapp
133
132
S Funktionssätt
Den infällda givaren är en passiv rörelsedetektor av infraröd-
typ som reagerar på förändringar i värmestrålningen från
övervakningsområdet. Om en person eller en annan vär-
mekälla träder in i övervakningsområdet kopplar den in-
fällda givaren till den anslutna belysningen.
Belysningen förblir inkopplad så länge det förekommer
rörelse av värmestrålande kroppar inom övervakningsom-
rådet. Om värmekällan lämnar övervakningsområdet eller
förblir orörlig släcks belysningen efter 80 sekunder (typ
6810-21x-101) eller efter inställd frånslagsfördröjning (ty-
perna 6800-xxx-102(M)/103M/104(M)).
Infällda givare riskerar inte att störas genom bländning.
Även om givarna utsätts för direkt belysning av ficklampor
bibehåller de sin övervakande funktion under mer än
90 sekunder.
Särskilda egenskaper
Infällda givare har följande särskilda egenskaper:
Följande gäller samtliga typer
• den dagsljusnivå från vilken övervakningsfunktionen ska
131
135
S
Fig. 2
® 180 Apparatschema
MOS - Fet-
insats 6804 U
Universal-
dimmer
6590 U-10x
Universal-
reläinsats
6401 U-10x
Reläinsats
OBS
6812 U-101
Endast typerna 6800-xxx-102M/103M/104(M) är utrustade
med skjutomkopplare (Pos. 3).
134
S
träda i kraft kan ställas in steglöst (utlösningströskel)
S
1
2
4
3
132
