Virkemåte
Typene 6800-xxx-102(M)/103M/104(M)
• valgfri utkoblingsforsinkelse (2 sek. til 32 min.).
• valg av automatisk eller manuell drift (skyvebryter Fig. 2,
Pos. 3).
Dette er nærmere beskrevet i avsnittet "Manuelle
innstillingsmuligheter".
UP-sensorer kan bare benyttes sammen med følgende
utstyr fra Busch-Jaeger (se Fig. 1):
- MOS-Fet-innsats 6804 U (for glødelamper og elektro-
niske transformatorer inntil 420 VA).
- Universaldimmer 6590 U-10x (for glødelamper, lavvolt-
halogenlamper med elektronisk eller konvensjonell
transformator inntil 420 VA).
- Universalreleinnsats 6401 U-10x (valgfri last inntil
2300 W/ VA).
- Releinnsats 6812 U-101 (valgfri last inntil 700 W/VA,
ekstrabetjening kun via bryter m/åpnekontakt).
- Ekstra-innsats 6805 U kombinert med UP-innsatsene
over, unntatt 6812 U-101.
163
NOR Viktige anmerkninger
ADVARSEL
Arbeid på 230 V el-anlegg kan kun utføres av autori-
serte el-installatører.
NB! Vær oppmerksom på at UP-sensorer i forbindelse med
releinnsats 6812 U-101, ikke er egnet som innbrudd- eller
overfallsalarm fordi foreskrevet sikkerhet mot sabotasje
mangler.
Bemerk - frakobling
Frakobling av strømmen ved bytte av lamper, kan bare gjøres
ved hjelp av foranstående hovedbryter eller automatsikringer!
Betegnelsen "UP" (tysk "unter Putz", under pussen) som
angis for en del varianter, betyr at det er innfelt type.
Dokumentasjon
I denne beskrivelsen er både standardsensorer (art.nr.
6810-21x-101) og komfortsensorer (art.nr. 6800-xxx102(M)/
103M/104(M)) betegnet som "UP-sensorer" (innfelt type).
Vær oppmerksom på dette i beskrivelsen, i forbindelse
med den aktuelle typen som brukes.
Typeangivelsen finnes på enhetens bakside.
162
166

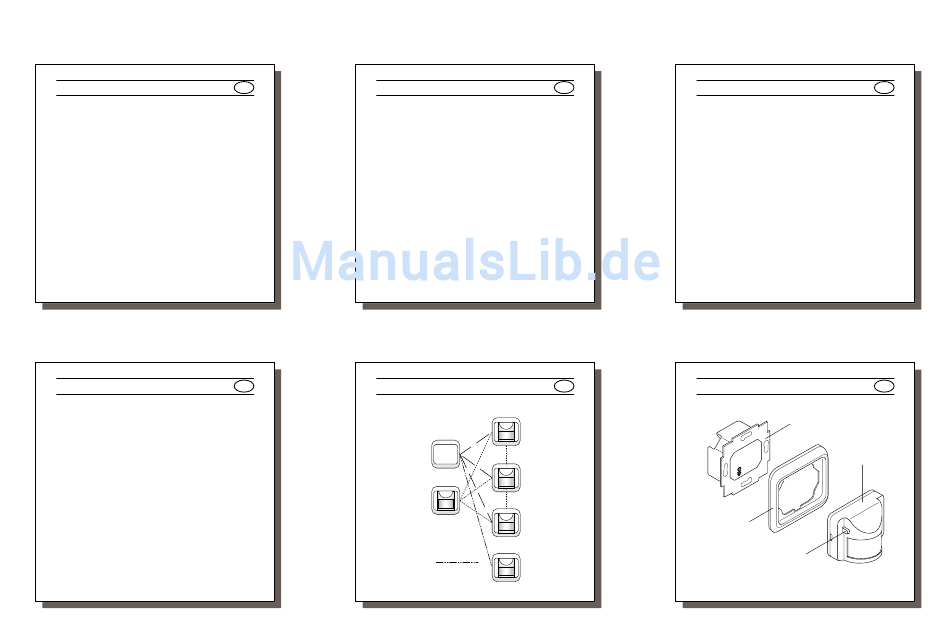

NOR Fig. 1
Kombinasjonsmuligheter med Busch Watch Dog
senorer
Impuls,
åpne-/
lukkekontakt
Ekstra-
innsats 6805 U
kun bryter med
åpnekontakt
165
164
NOR Virkemåte
UP-sensor er en passiv, infrarød bevegelsesdetektor som
aktiveres av endringer i varmeutstrålingen i deteksjonsom-
rådet. Dersom det kommer en person eller en annen
varmekilde inn i deteksjonsområdet, blir det tilkoblede
lysanlegget slått på.
Så lenge en varmekilde beveger seg i deteksjonsområdet,
forblir lysanlegget innkoblet. Dersom varmekilden forlater
deteksjonsområdet, eller forholder seg i ro, blir lyset slått av
etter 80 sekunder for type 6810-21x-101, eller etter utløpet
av innstilt tidsforsinkelse for 6800-xxx-102(M)/103M/
104(M).
UP-sensorene er blendingssikre. Også ved direkte lysstrå-
ler fra f.eks. lommelykt, beholder den sin overvåknings-
funksjon i mer enn 90 sekunder.
Finesser
UP-sensorer har følgende finesser:
Alle typene:
• trinnløs innstilling av lysfølsomhet (skumringsverdi) for
163
167
NOR Fig. 2
® 180 UP- Komponentdesign
MOS - Fet inn-
sats 6804 U
Universal-
dimmer
6590 U-10x
Universal-
releinnsats
6401 U-10x
Releinnsats
BEMERK
6812 U-101
Kun typene 6800-xxx-102M/103M/104(M) er utført med
skyvebryter (Pos. 3).
166
NOR
når systemet skal settes i beredskap og koble inn ved
detektering av varmekilder.
NOR
1
2
4
