Busch-Jaeger Busch-Wächter 180 UP-Sensor Betriebsanleitung Seite 19

0073-1-6216/26396
98
Inhoudsopgave
Belangrijke aanwijzingen ............................................ 99
Werkwijze .................................................................. 100
Fig. 1: Combinatiemogelijkheden ............................... 102
Fig. 2: Apparatenschema ........................................... 103
Fig. 3 tot 5: Detectiebereiken .................................... 104
Tabellarisch overzicht bij montagehoogte .................. 107
Technische gegevens ................................................ 108
Beperking van het detectiebereik .............................. 109
Montage ..................................................................... 110
Inbedrijfstelling ........................................................... 112
Manuele instelmogelijkheden
- typ 6810-21x-101 ..................................................... 113
- typen 6800-xxx-102(M)/103M/104(M) ..................... 115
- schemerdrempel ............................................... 115
- uitschakeltijdvertraging ...................................... 117
- modus ................................................................ 118
Functie met inbouwsokkels ....................................... 119
Nevenpostbedrijf ........................................................ 121
Opsporing en verwijdering van storingen .................. 123
Garantie ...................................................................... 129
Garantiekaart .............................................................. 225
101
Werkwijze
U kunt voor de typen 6800-xxx-102/M)/103M/104(M)
• de nalooptijd (2 sec. tot 32 min.) vrij instellen
• de modus automatische resp. handbediening bepalen
(schuifschakelaar, Fig. 2, Pos 3).
Deze mogelijkheden zijn in het hoofdstuk "Manuele instel-
mogelijkheden" nader beschreven.
De inbouwsensoren kunnen uitsluitend met de volgende
Busch-Jaeger apparaten (zie Fig. 1) worden gecombineerd:
- MOS-FET-sokkel 6804 U (voor gloeilampen en elektro-
nische transformatoren tot 420 VA)
- Universele dimmersokkel 6590 U-10x (voor gloeilam-
pen, laagvolt- halogeenlampen met een elektronische of
conventionele transformator tot 420 VA)
- Universele relaissokkel 6401 U-10x (willekeurige be-
lastingen tot 2300 W/VA)
- Relaissokkel 6812 U-101 (willekeurige belastingen tot
700 W/VA; nevenpostbediening uitsluitend via impuls-
drukkers met verbreekcontact)
- Nevenpostsokkel 6805 U (combinatie met de bovenge-
noemde inbouwsokkels met uitzondering van 6812 U-101).
99
NL Belangrijke aanwijzingen
OPGELET
Werkzaamheden aan het 230 V-net mogen slechts door
geautoriseerd elektrotechnisch vakpersoneel worden
verricht.
Gelieve erop te letten dat de inbouwsensoren niet als
inbraak- en overvalsensor geschikt zijn, omdat de hiervoor
voorgeschreven sabotageveiligheid ontbreekt!
Aanwijzing voor het vrijschakelen!
Vrijschakelen van de stroomkring bij vervangen van gloei-
lampen is slechts mogelijk door uitschakelen van een
voorgeschakelde hoofdschakelaar resp. de beveiliging.
Documentatie
In deze gebruiksaanwijzing zijn zowel de standard
(art.nr. 6810-21x-101) als de comfortsensoren (art.nr. 6800-
xxx-102/M)/103M/104(M)) beschreven als "inbouwsens-
oren". Gelieve op de steeds juiste typetoewijzing in de
beschrijving te letten.
De type-aanduiding kunt u vinden op de betreffende
achterkant van het apparaat.
98
102
NL

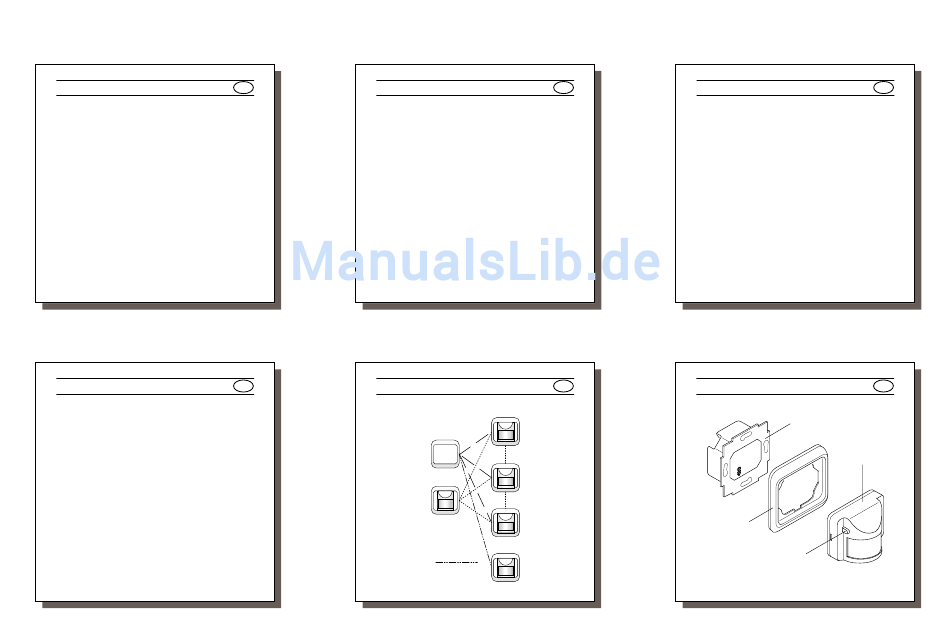

Fig. 1
Combinatiemogelijkheden met Busch-Wächter® 180 in-
bouw-sensoren
Impulsdrukker,
maak/
verbreek
Nevenpost-
sokkel 6805 U
alleen impulsdrukker
met verbreekcontact
101
100
NL
Werkwijze
De inbouwsensor is een passieve-infrarood-bewegingssensor
en reageert op veranderingen in de warmtestraling in het
detectiebereik. Komt een persoon of een andere warmte-
bron in het detectiebereik, dan schakelt de inbouwsensor
de aangesloten verlichting in.
Zolang een warmtebeweging in het detectiebereik gere-
gistreerd wordt, blijft de verlichting ingeschakeld. Verlaat
de warmtebron het detectiebereik, of blijft deze beweging-
loos staan, dan wordt de verlichting na afloop van 80
seconden (type 6810-21x-101) resp. de nalooptijd (typen
6800-xxx-102(M)/103M/104(M)) uitgeschakeld.
De inbouwsensoren werken verblindingsveilig. Ook bij
directe straling bijv. van zaklamplicht behouden zij hun
controlefunctie nog meer dan 90 seconden.
Bijzonderheden
De inbouwsensoren bieden de volgende bijzonderheden:
U kunt voor alle typen
• traploos een belichtingssterkte kiezen, waarvanaf de
99
103
NL
Fig. 2
Apparatenschema
MOS - Fet
sokkel 6804 U
Universele-
dimmersokkel
6590 U-10x
Universele
relaissokkel
6401 U-10x
relaissokkel
OPMERKING
6812 U-101
Alleen de typen 6800-xxx-102M/103M/104(M) hebben een
schuifschakelaar (Pos. 3).
102
NL
detectie wordt vrijgegeven (schemerdrempel)
NL
1
2
4
3
