Technische Gegevens; Beperking Van Het Detectiebereik - Busch-Jaeger Busch-Wächter 180 UP-Sensor Betriebsanleitung

0073-1-6216/26396
104

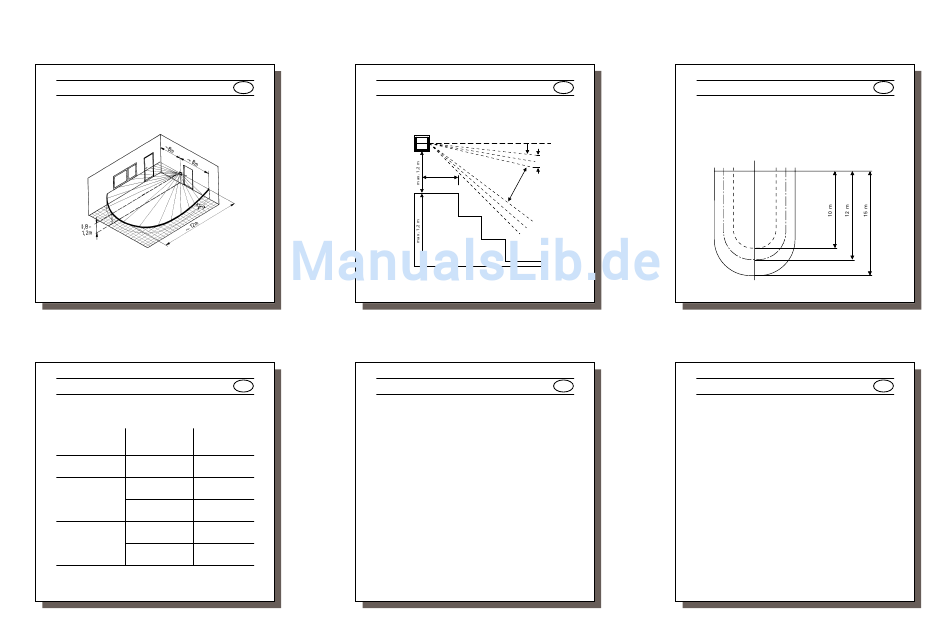

Fig. 3
Detectiebereik type 6810-21x-101
Detectiebereik type 6800-xxx-102/104 (normale lens)
Inbouwposities: zie de volgende tabellarische overzicht
OPGELET
De montagehoogte mag niet meer bedragen dan 1,2 m.
107
Montagehoogte/toepassingsgebied
Om de optimale functie van de inbouwsensoren te garan-
deren op de volgende tabel letten a.u.b.
Inbouwsensor Montagehoogte Inbouwpositie
type toepassings- van de aansluit-
gebied schroeven
6810-21x-101 0,8 - 1,2 m beneden
6800-xxx-102/104
6800-7x- 0,8 - 1,2 m
102M/104M (trappenhuis) boven
2,0 - 2,5 m
(ruimtecontrole.) boven
6800-xxx- 0,8 - 1,2 m
103M/104M (trappenhuis) beneden
2,0 - 2,5 m
(ruimtecontrole.) beneden
105
NL Fig. 4
Detectiebereik type 6800-xxx-102M/103M/104M
(multilens); voorbeeld: gebruik in een trappenhuis
Inbouwpositie: zie de volgende tabellarische overzicht.
104
108
NL

Technische gegevens

6810-21x-101
Schemersensor:
Uitschakelvertraging:
Detectiebereik:
6800-xxx-102 (M)/103M/104(M)
Schemersensor:
Uitschakelvertraging:
Detectiebereik
- normale lens:
- multilens:
Algemeen
Beschermingsgraad:
Omgevings-
temperatuurbereik:
107
NL
ca. 5°
ca. 5°
ca. 25°
0,2-1,2 m max.
105
NL
ca. 5 tot 1000 lux
ca. 80 seconden vast ingesteld
180° horizontaal, 12 m frontaal
telkens 8 m opzij (zie Fig. 3)
ca. 5 tot 1000 lux
ca. 2 sec. tot 32 min.
180° horizontaal
12 m frontaal
telkens 8 m opzij (zie Fig. 3)
afhankelijk van de betreffende
montagehoogte (zie Fig. 4,5)
IP 20
0 tot + 35 °C
108
106
Fig. 5
Detectiebereik voor type 6800-xxx-102M/103M/104M
(multilens) afhankelijk van de montagehoogte
- 1,2 m hoogte: (10 m frontaal en 2,5 m opzij)
- 2,0 m hoogte: (10 m frontaal en 4 m opzij)
- 2,5 m hoogte: (15 m frontaal en 5 m opzij)
5m 4m 2,5m 2,5m 4m 5m
109

Beperking van het detectiebereik

Gebruik van de jaloezie
Het detectiebereik van uw inbouwsensor bedraagt hori-
zontaal 180°. Op grond van plaatselijke bijzonderheden wilt
u het detectiebereik eventueel beperken.
Gaat u dan als volgt te werk:
• Snij de bijgaande jalouzie op de gewenste lengte af.
• Plak de jalouziestrook voor de lens van uw inbouwsensor
op het bereik waar de detectie uitgeschakeld moet
worden.
NL
106
NL
109
