Einbau der Karte
5.2
CPCI-1500
5.2.1
PC öffnen
♦
Schalten Sie das CompactPCI-System und alle am CompactPCI-System
angeschlossenen Einheiten aus.
♦
Ziehen Sie den Netzstecker des CompactPCI-Systems aus der Steckdose.
♦
Entfernen Sie die Frontplatte eines freien CompactPCI-Steckplatzes.
5.2.2
Auswahl eines freien Steckplatzes
♦
Wählen Sie einen freien 32-/64-Bit-CPCI-Steckplatz (5 V oder 3,3 V) für
die Karte aus.
♦
Bitte sorgen Sie für einen Potentialausgleich.
♦
Entnehmen Sie die Karte aus ihrer Schutzverpackung.
5.2.3
Einbau
♦
Führen Sie die Karte in die Führungsschienen des Baugruppenträgers ein
und schieben Sie sie bis zur Rückwand des Gehäuses vor. Um sie
einzustecken, muss ein leichter Widerstand überwunden werden.
18

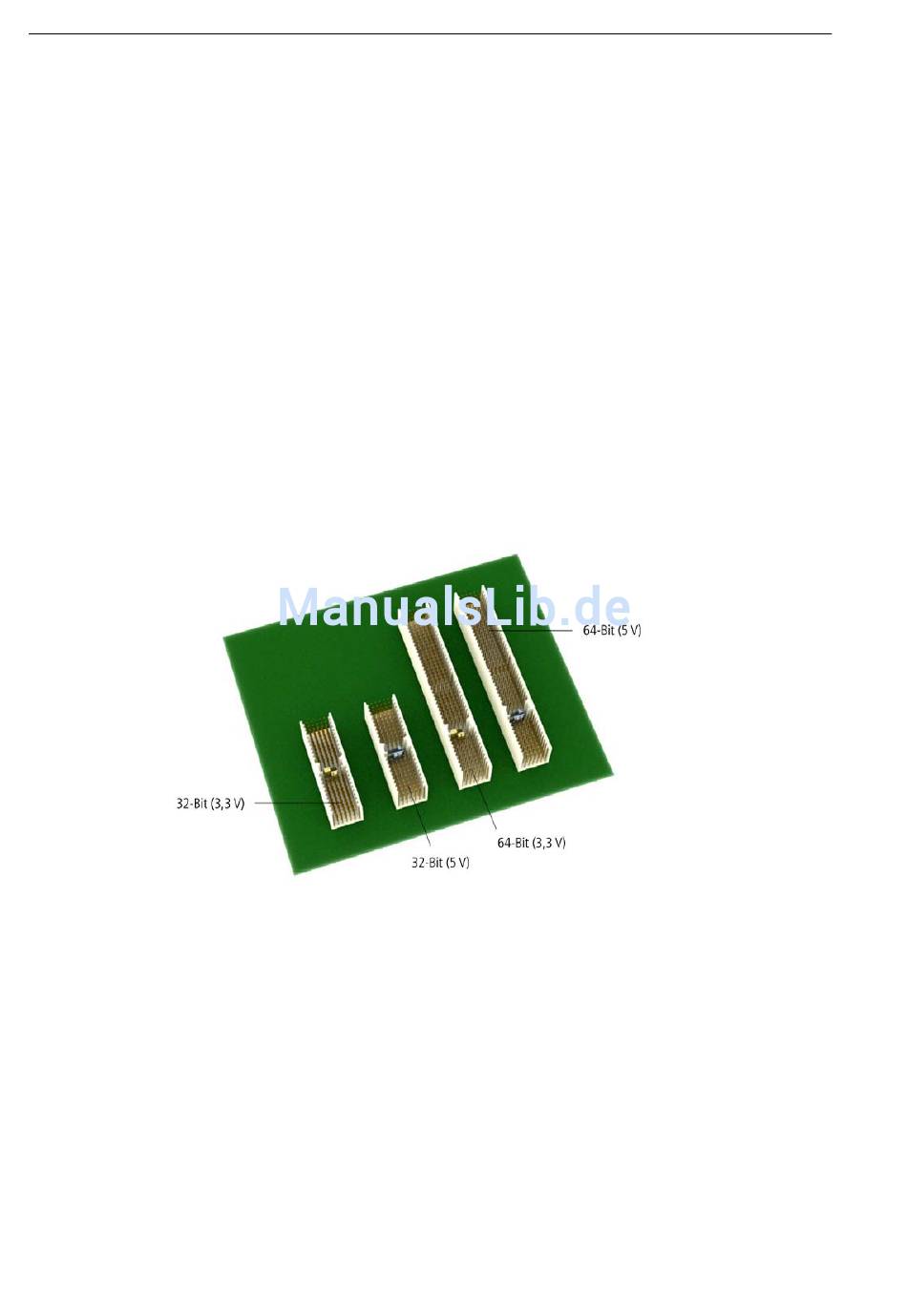

Abb. 5-4 CPCI-Steckplatztypen
APCI-/CPCI-1500
