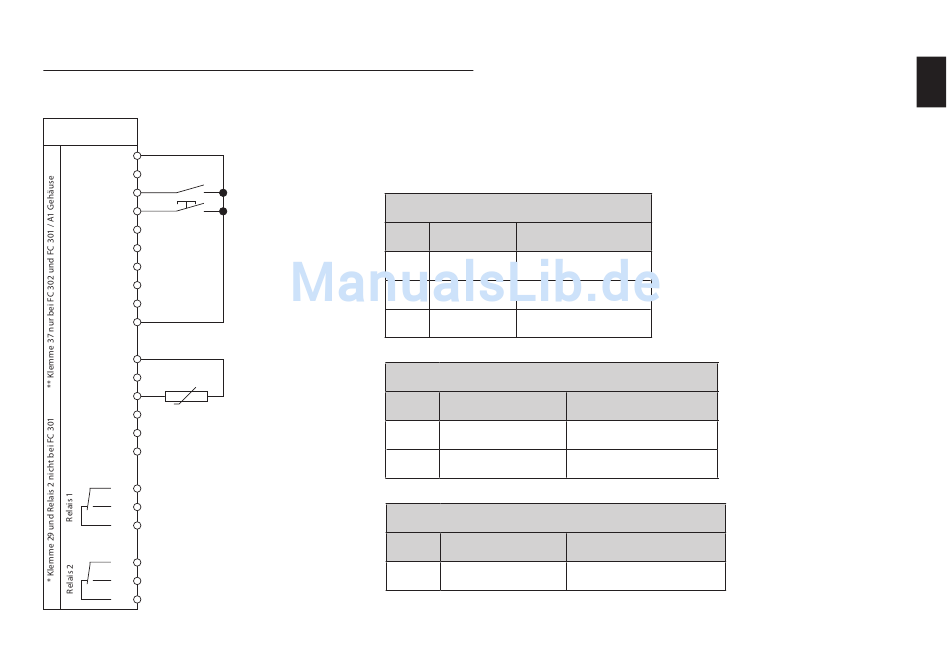

4.2 Motortemperaturüberwachung über Thermistor (PTC)
FC 300
+ 24 V 12
+ 24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN *29
D IN 32
D IN 33
D IN **37
+ 10 V 50
A IN 53
A IN 54
COM 55
A OUT 42
A OUT 39
01
02
03
*04
*05
*06
Start / Stopp
Fehlerquittierung
Par.
5-10
5-11
Sicherer Stopp 5-12
Motorthermistor
Par.
1 - 90
1 - 93
Par.
3 - 10
Relevante Parameter

Funktion

Einstellung
Klemme 18 [8] Start*
Klemme 19 [1] Alarm quittieren
Klemme 27 [0] Ohne Funktion
Motorschutz
Funktion Einstellung
Motorschutz [2] Therm. Abschalt
Thermistoranschl. [2] Analogeingang 54
Sollwertvorgabe
Funktion Einstellung
Festsollwert [0] 100 %
