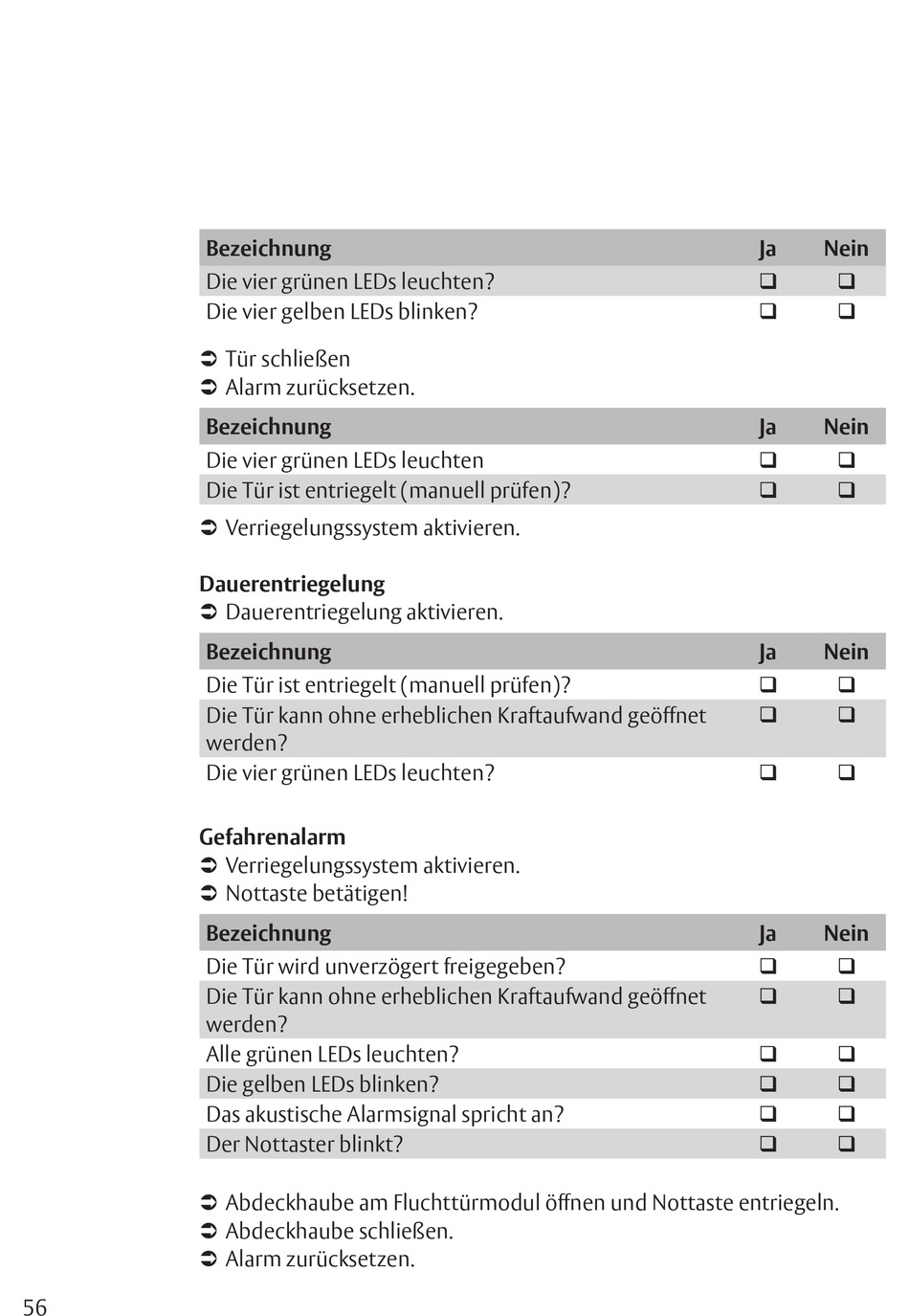

effeff 1385 Montage-Und Installationsanleitung Seite 58

56
Bezeichnung
Die vier grünen LEDs leuchten?
Die vier gelben LEDs blinken?
 Tür schließen
 Alarm zurücksetzen.
Bezeichnung
Die vier grünen LEDs leuchten
Die Tür ist entriegelt (manuell prüfen)?
 Verriegelungssystem aktivieren.
Dauerentriegelung
 Dauerentriegelung aktivieren.
Bezeichnung
Die Tür ist entriegelt (manuell prüfen)?
Die Tür kann ohne erheblichen Kraftaufwand geöffnet
werden?
Die vier grünen LEDs leuchten?
Gefahrenalarm
 Verriegelungssystem aktivieren.
 Nottaste betätigen!
Bezeichnung
Die Tür wird unverzögert freigegeben?
Die Tür kann ohne erheblichen Kraftaufwand geöffnet
werden?
Alle grünen LEDs leuchten?
Die gelben LEDs blinken?
Das akustische Alarmsignal spricht an?
Der Nottaster blinkt?
 Abdeckhaube am Fluchttürmodul öffnen und Nottaste entriegeln.
 Abdeckhaube schließen.
 Alarm zurücksetzen.
Ja Nein
 
 
Ja Nein
 
 
Ja Nein
 
 
 
Ja Nein
 
 
 
 
 
 
