E/A-Erweite-
rung
901-20
Das Gerät 1385 kann für die Umsetzung weiterer Schaltvorgänge mit der
E/A-Erweiterung 901-20 erweitert werden.

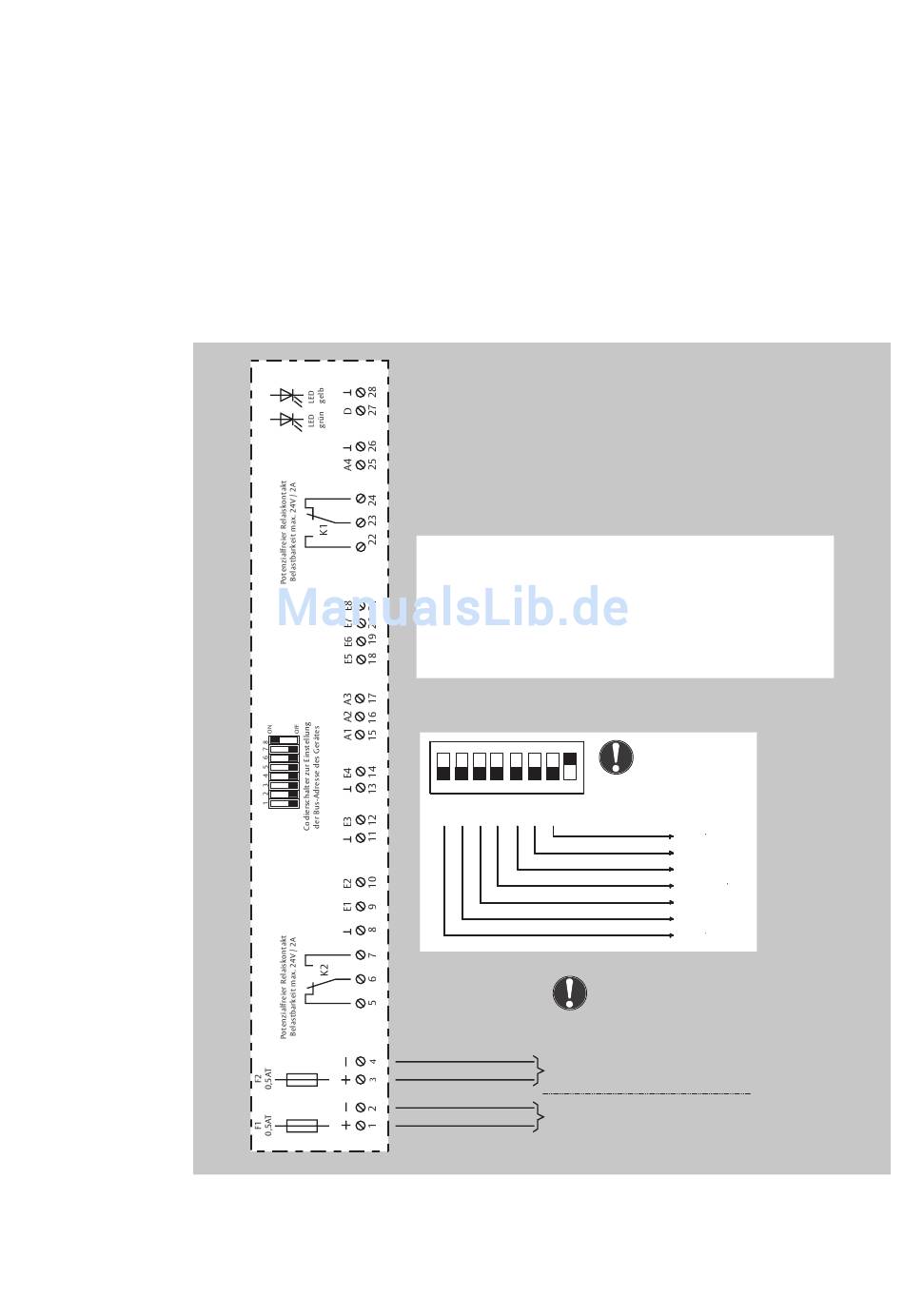

Schaltplan
E1-E8
= Eingänge / Signal = Low Active (0V)
A1-A4 = Ausgänge - Open Collector / Masse schaltend (0V)
(Spannungsabfall beachten!)
K1
= Potenzialfreier Relaisausgang
Belastbarkeit max. 24V / 2A (ohmsche Last)
K2
= Potenzialfreier Relaisausgang
Belastbarkeit: max. 24V / 2A (ohmsche Last)
ON
1
2
3
4
5
6
7
8
2
2
2
2
2
2
5
2
0
1
2
3
4
6
Spannungsversorgung
12 V-Akku oder 12 V DC, geregelt
12 V DC ±10 %, Restwelligkeit max. 50 %
12 V AC ±10 %
Nur an Klemme 1 und 2: 24 V DC, geregelt
Schalter 8 muss
in Stellung ON stehen.
64
32
16
8
4
2
1
Hinweis:
Es darf nur eine Stromver-
sorgung angeschlossen
werden
21
