Allgemein
Symbol-
erklärung
34

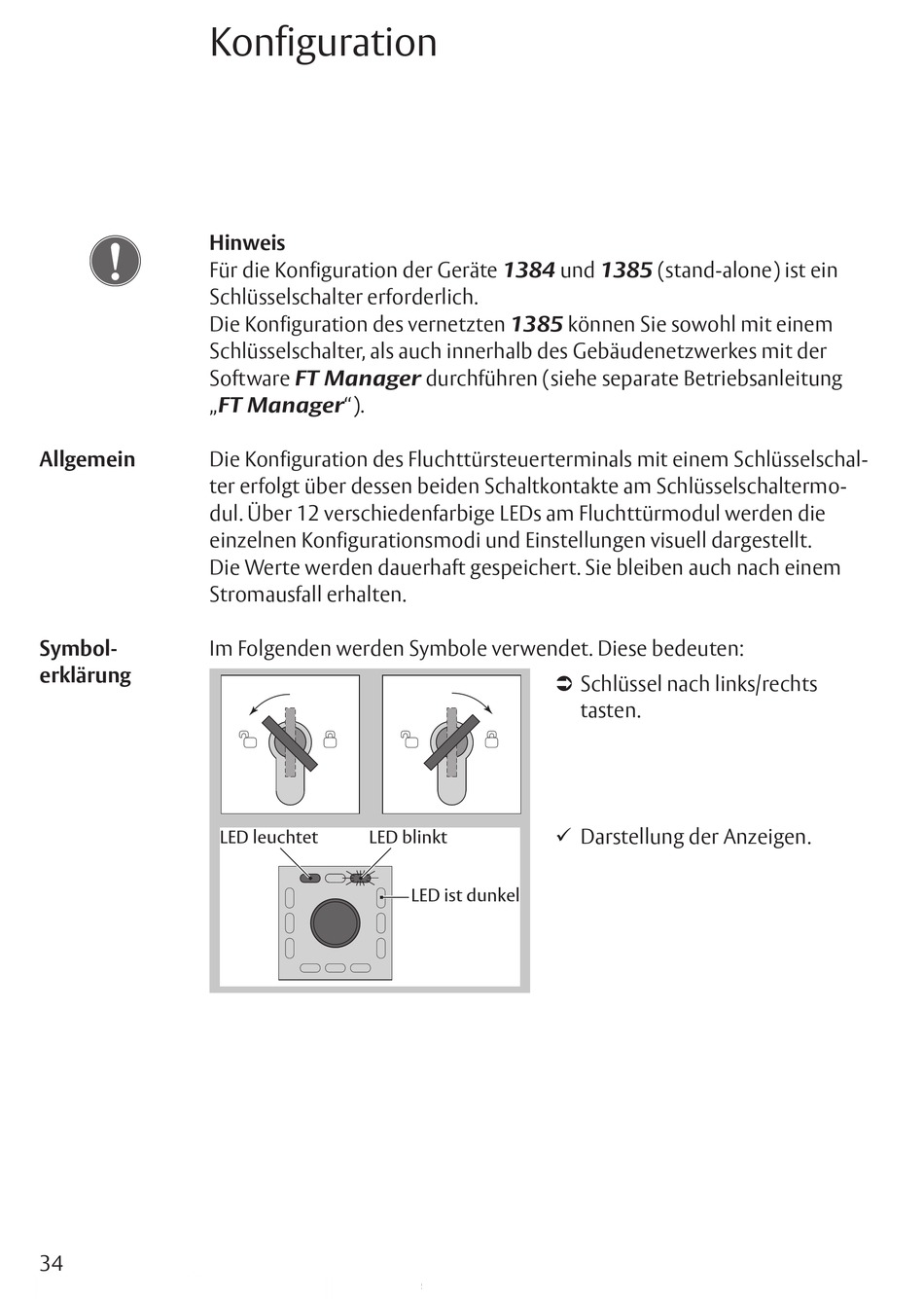

Konfiguration
Hinweis
Für die Konfiguration der Geräte 1384 und 1385 (stand-alone) ist ein
Schlüsselschalter erforderlich.
Die Konfiguration des vernetzten 1385 können Sie sowohl mit einem
Schlüsselschalter, als auch innerhalb des Gebäudenetzwerkes mit der
Software FT Manager durchführen (siehe separate Betriebsanleitung
„FT Manager").
Die Konfiguration des Fluchttürsteuerterminals mit einem Schlüsselschal-
ter erfolgt über dessen beiden Schaltkontakte am Schlüsselschaltermo-
dul. Über 12 verschiedenfarbige LEDs am Fluchttürmodul werden die
einzelnen Konfigurationsmodi und Einstellungen visuell dargestellt.
Die Werte werden dauerhaft gespeichert. Sie bleiben auch nach einem
Stromausfall erhalten.
Im Folgenden werden Symbole verwendet. Diese bedeuten:
LED leuchtet
LED blinkt
Schlüssel nach links/rechts
Darstellung der Anzeigen.
LED ist dunkel
tasten.
