Installationshinweise

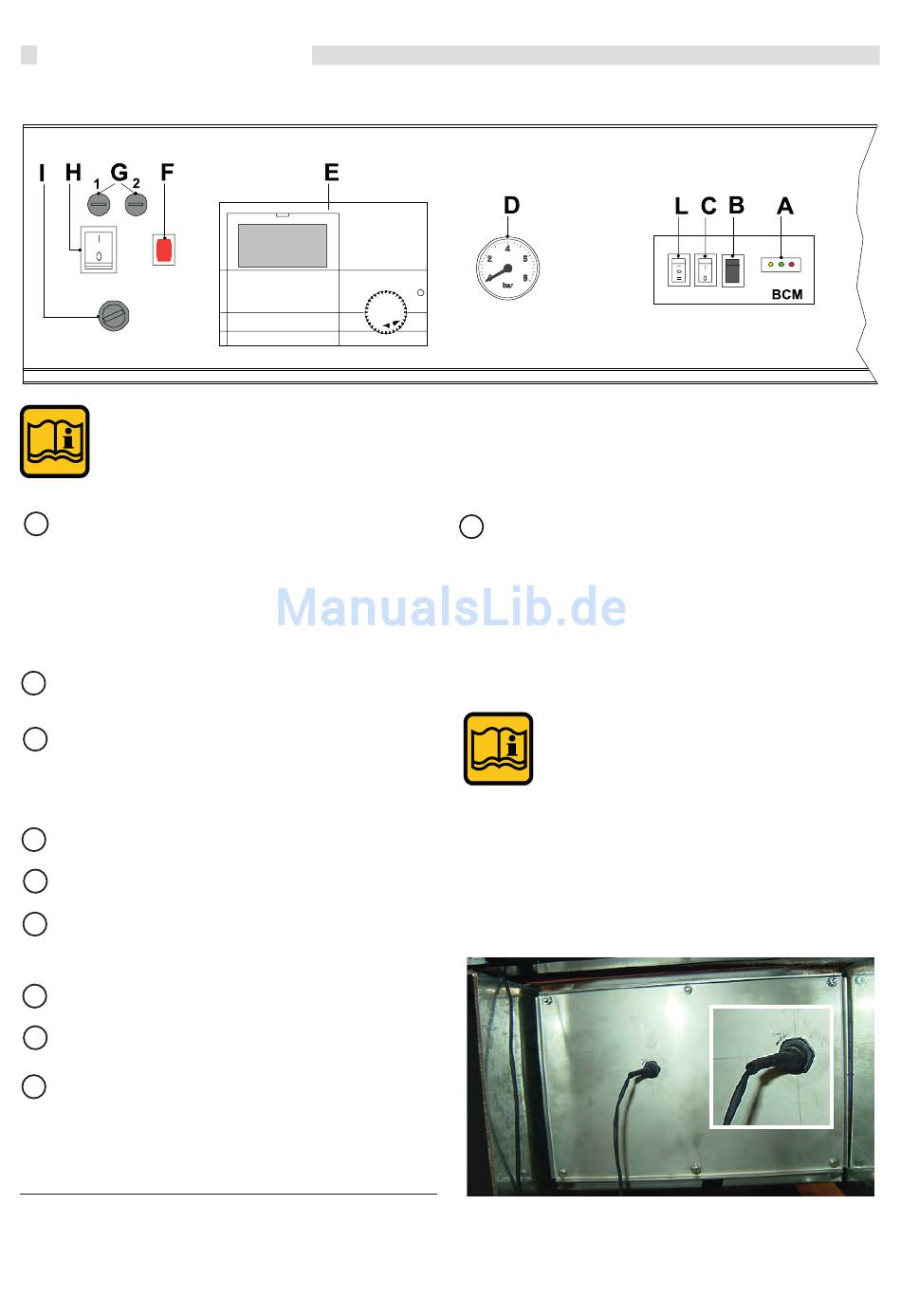

3.28 - NOTBETRIEBSFUNKTION
Die Steuerung "BCM" vermeidet den Totalausfall
der Heizungsanlage, falls die -Kesselregelung
E8- 5064 ausfallen sollte!
a
Gelbe LED = blinkend
(Verbindung zwischen BMM und BCM)
"OK"
Grüne LED = "AN" (Pumpe aktiv)
Rote LED = "AN" (Fehlfunktion entstanden)
B
Ermöglicht Brenner-Reset nach Abschaltung!
C
In "Pos. l" arbeitet die Heizungsanlage
auf Anforderung mit "konstant Schaltpunkt 70 °C-
max. Wärmeleistung 50%
d
Kessel-Manometer (optional)
e
Kesselsteuerung - Reglerfront E8
F
Nur beim Modulex 350:
Warnlampe bei Abschaltung durch den
Sicherheitstemperaturbegrenzer (STB)
g
Feinsicherung:
H
Kessel-Betriebsschalter
I
Funktion nur bei Modulex 350!
Allgemeiner Sicherheitstemperaturbegrenzer (STB):
BeiKessel-Übertemperaturt wird die Kesselfunktion
unterbrochen. Die Warnlampe "E" leuchtet.
Nach Temperaturabfall und : Entfernen sie die
Abdeckung und rücken Sie den Resetknopf.
48
1 = 6.3 a, 2 = 10 a
L
Betriebsfunktionen:
0 = Notbetrieb ist aktiv, oder die Regelung
erfolgt durch PLC oder BMS
I =
Reihenverbindung (die Kaskaden-
Steuerung erfolgt über das BM)
II = Parallelverbindung (Werkseinstellung)
Hinweis:
Die Schalter befinden sich unter der Kes-
sel-Frontabdeckung!
Der Notbetrieb ermöglicht den Brenner-Modu-
len nur den Betrieb bei 50% Leistung, bei einer
Kessel-Rücklauftemperatur von 50°C. Alle
Heizversorger im System, ebenso die Primärp-
umpe müssen manuell geregelt werden.
Kondensat-Überwachung:
