3.12 - BESTIMMUNG DER KESSELKREISPUMPE
Heizwasser-Mindestumlaufmenge:
Die Kessel müssen vom Heizungsumlaufwasser ausreichend
durch-strömt werden.
Die Kesselkreispumpe muß entsprechend der
Pumpenkennlinie und Kessel-Widerstände, auf die nominalen
Wasserumlaufmengen der Tabelle (siehe Abb.) ausgelegt
werden.
Durch geeignete hydraulische Maßnahmen muß sichergestellt
sein, daß die Mindestumlaufmengen nicht unterschritten
werden.
Nach der Heiz.Anl.V. muß bei Kesselleistungen über 50 kW
die Leistungs-aufnahme der Heizungspumpen mindestens in
drei Stufen selbsttätig den betriebsbedingten Förderbedarf
regeln. In den Fällen, wo mit unterschied-lichen Volumen
strömem und Widerständen gerechnet werden muß, z.B.
für die einzelnen Heizkreise, sind stufenlos, drehzahlgeregelte
Pumpen einzusetzen.
3.13 -
KUGELABSPERRVENTILE
Der Einbau von Kugelabsperrventilen an den Kessel-Vor- und
Rücklaufanschlüssen wird empfohlen. So kann, falls erforderlich,
der Kessel entleert werden, ohne dass die gesamte Heizanlage
entleert werden muss.
WARNUNG!
Es ist nicht zulässig, die Sicherheits-
einrichtungen vom Kessel zu isolieren,
wie z.B. das Heizungs-Sicherheitsventil
und das Ausdehnungsgefäß!
Durchfluss (l/h)
Installationshinweise
Die Größe der Heizungspumpe muss entspre-
chend der Daten des Heizkessels und der Gege-
benheiten der Heizungsanlage ermittelt werden.

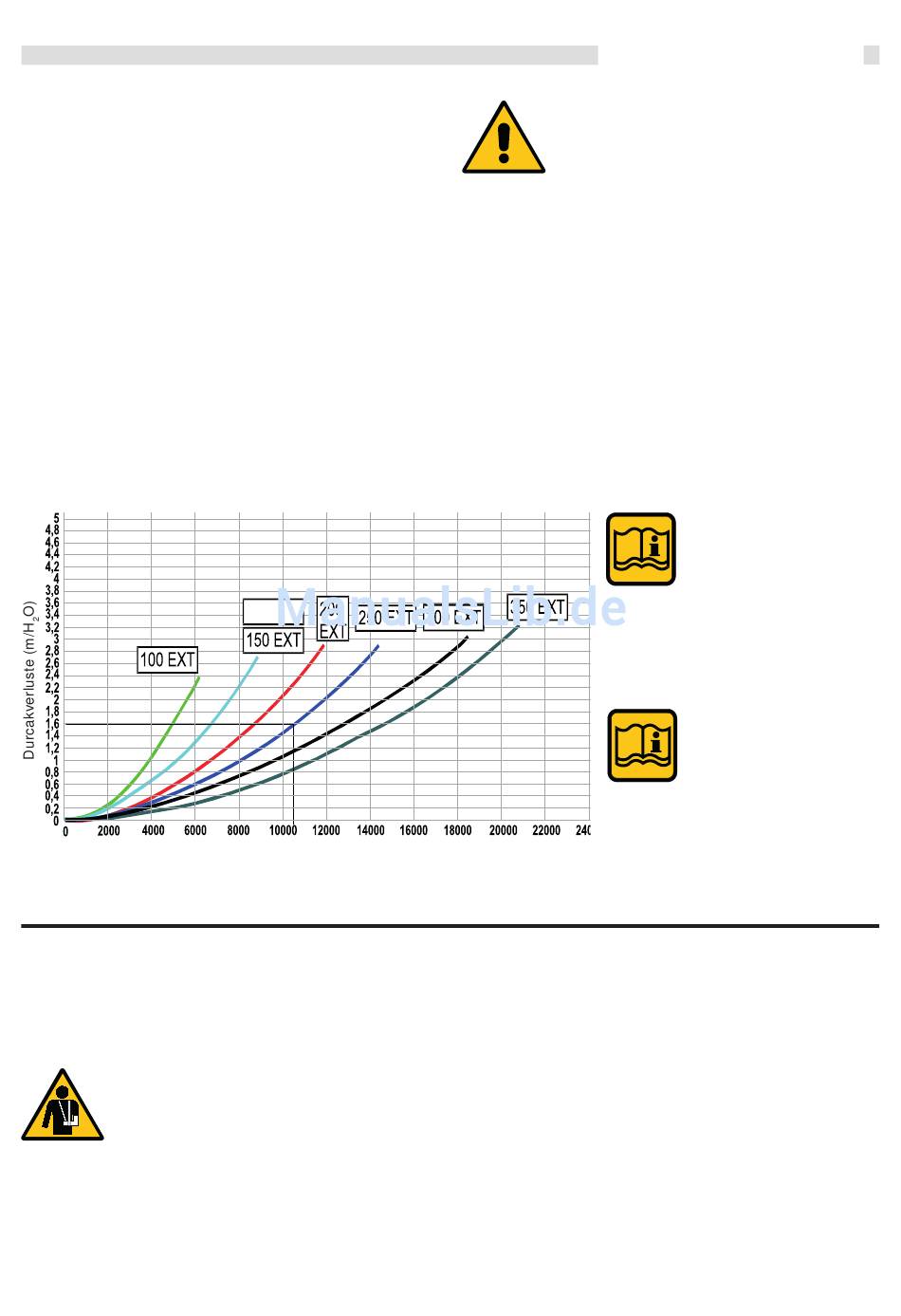

Die wasserseitige Widerstandskurve des Kessels
wird im nachstehenden Diagramm dargestellt.
Die Heizungspumpe ist im Lieferumfang des
Kessels nicht enthalten.
Es wird empfohlen eine Pumpe auszuwählen mit
der Fördermenge von ungefähr 2/3 der Heizkur-
ven charakteristik.
Die Kesselkreispumpe muss eine Leistungsspitze haben, die
eine Wasserströmungsmenge gewährleisten kann wie sie im
nachste-henden Diagramm "Wasserdruckverluste" dargestellt ist.
Die Tabelle enthält Angaben der Pumpen-Fördermenge in
Funktion mit dem ∆t im Primärkreis, wenn die Anlage eine hy-
draulische Weiche hat.
Bei einem ∆t von 20K ist
beim Modulex EXT 250 die
geforderte Wasserdurchflus-
smenge von 10514 l/h.
Aus der Grafik der Kessel-
druckverluste kann bestimmt
werden, dass die Pumpe
in der Lage sein muss, den
angegebe-nen Druckverlust
zu überwinden.
Anmerkung: Die Verwen-
dung einer hydraulischen
Weiche eingebaut zwischen
Kessel- und Heizkreis ist
immer ratsam. Der Heizkes-
sel wird nicht beeinträchtigt
wenn das System eine höhe
Durchflussmenge anfordert
als die maximal im Kessel
zulässige, die sozusagen
unter 15K liegt.
