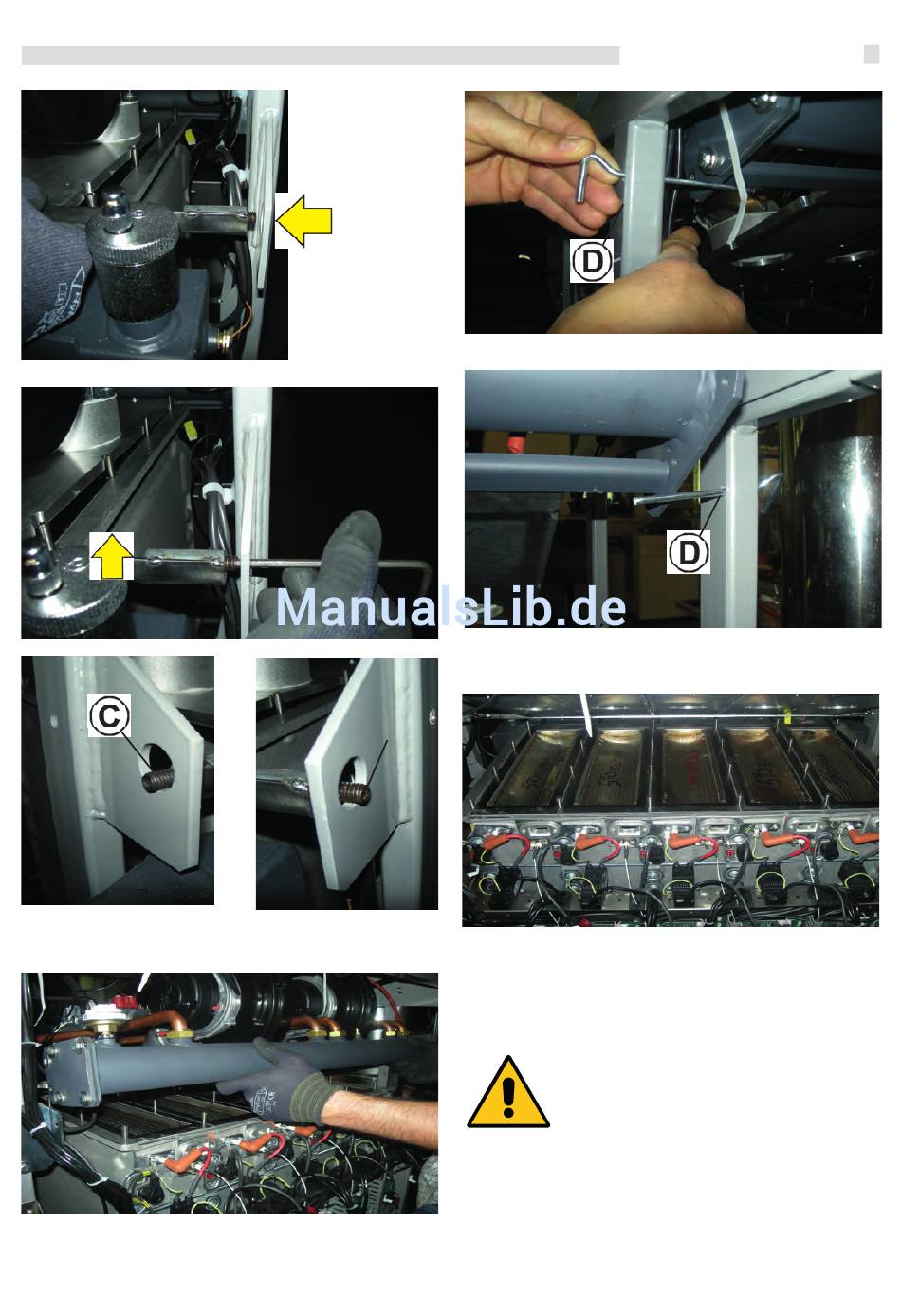

Die hintere Brennereinheit bis in die beiden Bolzen "C"
hochheben.
-
Heben Sie die Brennereinheit (Vorderseite) an.
Die Schraube
mit einem
4 mm Inbus-
Schlüssel
herausdrehen.
-
Steckstifte um die Brennereinheit abzustützen!.
Die Grundplatte mit den Armaturen und Gebläse wie
Darstellungen anheben und seitlich mittels den Halte-
stiften " D " in die Rahmen-Bohrungen sichern.
Heizkessel-Wartung
Hinweis:
Nach jeder Brenner-Wartung ist es zwingend
erforderlich, die Dichtungen an jeder Brenner-
schale zu erneuern.
ERSATZTELE hierfür:
Code-Nr. 95261173 - Dichtungs-Bausatz
MODULEX (5 Stück)
Code-Nr. 95262823 - Brenner-Bausatz für
MODULEX EXT.
57
