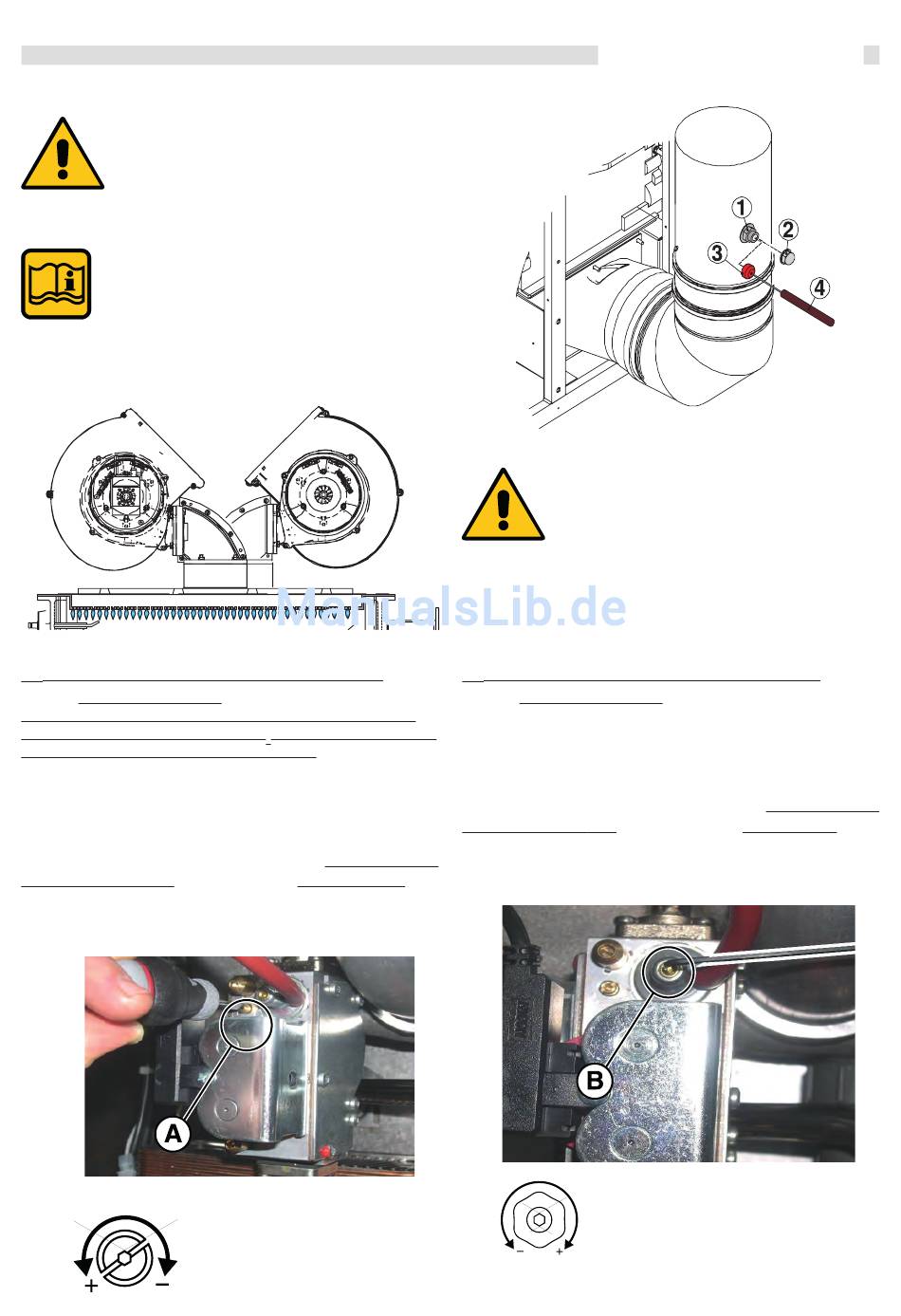

3.27 - BRENNEREINSTELLUNG
HINWEIS!
Die nachstehend aufgeführten Anweisungen
dürfen
ausschließlich nur von qualifizierten UNICAL-
Servicetechnikern oder geschulten Heizungs-
fachleuten durchgeführt werden.
Sämtliche MODULEX EXT Heizkessel werden in
einem bereits eingestellten und getesteten Zustand
ausgeliefert. Bei einem Wechsel der Gasart oder
bei einer evtl.erfor-derlichen Anpassung müssen
die Gasventile und die Düsendrücke entsprechend
neu eingestellt werden.
Eine Änderung der Einstellungen erfolgt über
die Service-Mode-Funktion.
A)
Einstellung der Maximal - Brenner-
Modul-Leistung:
Den Meßstutzen-Verschluss am Abgassammler entfernen.
Die Meßsonde eines geeigneten CO
den Messpunkt im Abgasabgang einführen.
Die Brennerleistung auf Maximalleistung einstellen,
siehe Hinweise in Seite 45, "Sweep"-Funktionsablauf,
(Kaskade-Manager 100 %).
Überprüfen, ob die CO
-Werte innerhalb der Werte liegen, wie
2
in der Tabelle "DÜSENDRÜCKE" angegeben.
Falls erforderlich, wird eine neue Einstellung durch Drehen der
"A",
Einstellschraube
im Uhrzeigersinn zum Verringern- und
gegen den Uhrzeigersinn zum Erhöhen des Einstellwertes
getätigt.
- Abgasanalysegerät an
2
Einstellschraube für
Maximal-Leistungs-
Einstellung!
Installationshinweise
HINWEIS!
Verschlußstopfen (2) von der Abgas-Meßstelle
entfernen und das Reduzierstück (3) zur
Aufnahme der Meßsonde aufdrehen.
Die CO
-Analysesonde (4) in optimale Position
2
für eine Abgas-Messung einführen.
Nach erfolgter Messung den Verschlußstopfen
(2) wieder dichtend aufdrehen und das Red.
Stück (3) aufbewahren.
B)
Einstellung der Minimal - Brenner-
Modul-Leistung:
Die Brennerleistung auf Minimalleistung einstellen,
siehe Hinweise in Seite 45, "Sweep"-Funktionsablauf,
(Kaskade-Manager 10 %).
Überprüfen, ob die CO
-Werte innerhalb der Werte liegen, wie
2
in der Tabelle "DÜSENDRÜCKE" angegeben.
Falls erforderlich, wird eine neue Einstellung durch Drehen der
"B",
Einstellschraube
im Uhrzeigersinn zum Erhöhen- und
gegen den Uhrzeigersinn zum Verringern des Einstellwertes
getätigt.
Einstellschraube für
Minimal-Leistungs-
Einstellung!
45
