3.5 - KESSELANSCHLUSS
Bei der Kessel-Anlieferung befinden sich alle Anschlüsse,
d.h. Vor- und Rücklauf, Gas und Abgasanschluss auf der
rechten Kesselseite!
Um den Abgasanschluß-Stutzen von der rechten
auf die linke Seite zu wechseln, müssen lediglich
die Abdeck-Bleche der beiden Seiten ausgetauscht
werden.
NUR FÜR DIE MODULEX-KESSELTYPEN
250 - 300 - 350:
Um den Abgasanschluss von der rechten Seite
auf die Kessel-Rückseite umzusetzen, wird ein
zusätzlicher Abgas-Bausatz benötigt, bestehend
aus: Artikel-Nr. 00362076. Dieser Bausatz beinhal-
tet ein Abgas-T-Stück
und ein Öffnungs-Verschlussstück im Verkleidun-

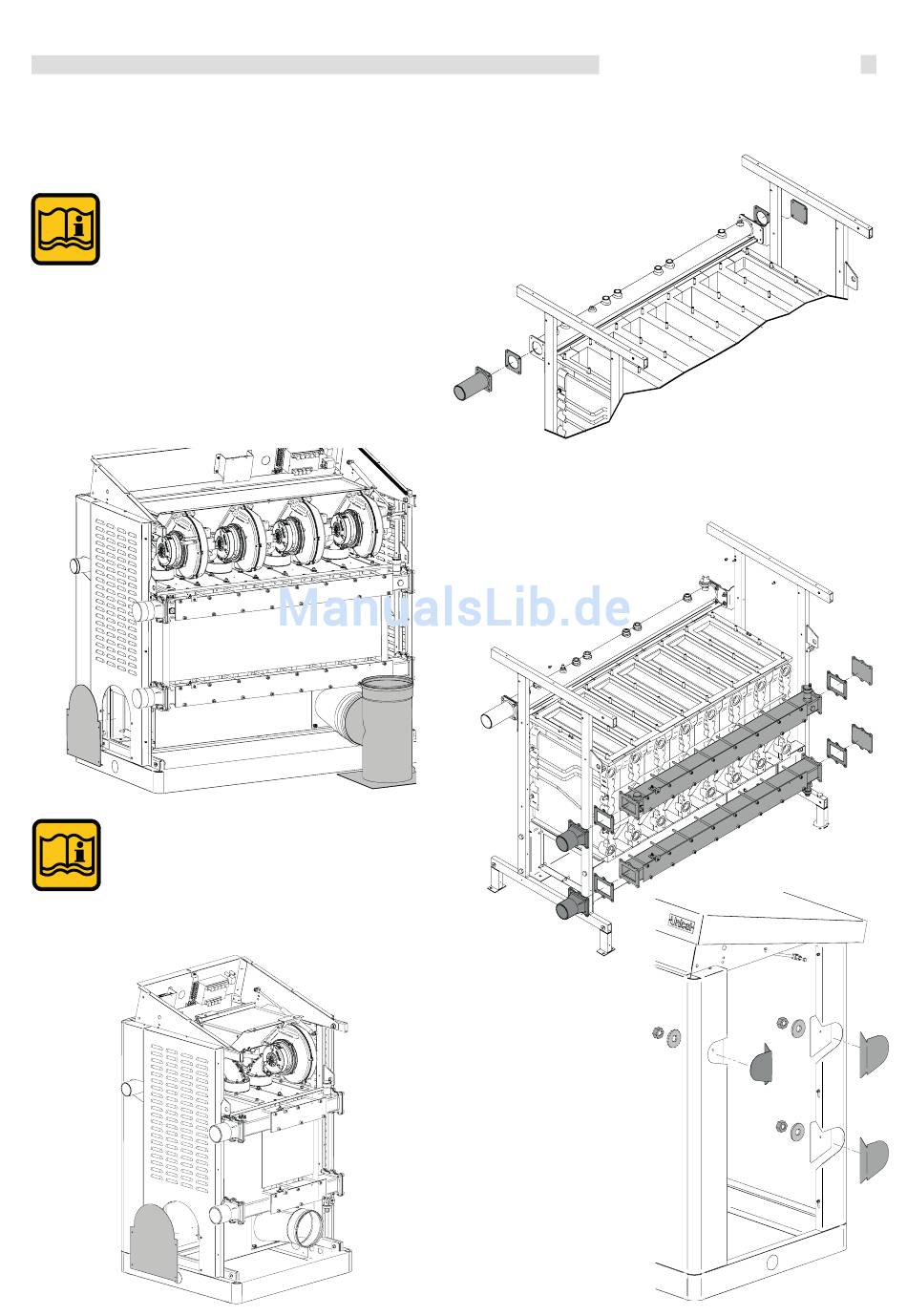

gs-Seitenteil, wie in der Abbildung dargestellt.
NUR FÜR DIE MODULEX-KESSELTYPEN
100 - 150 - 200:
Um den Abgasanschluss von der rechten Seite
auf die Rückseite umzusetzen, muss man
ein Öffnungs-Verschlußstück anfordern, be-
stehend aus Artikel-Nr. 00362154, für das rechte
Verkleidungs-Seitenteil.
Installationshinweise
Um den Gasanschluss von rechts nach links umzusetzen,
muss der Rohr-Flansch und die Blindplatte mit Dichtungen
am Gasverteilerrohr gegeneinander ausgetauscht werden
siehe Abbildung.
umbau des gasanschluss von der
rechten auf die linke Seite!
Umbau der Vor- und Rücklaufanschlüsse nach Links:
Um die Anschlüsse auf die linke Seite zu versetzen, müssen die
zwei Rohr-Flansche und die Blindplatten mit Dichtungen am Vor-
bzw. Rücklaufstutzenen gegeneinander ausgetauscht werden,
siehe Abbildung.
Nach einem Umbau der hydrau-
lischen Anschlüsse und des
Gas-anschluss von rechts nach
links, muss die entsprechen-
de Öffnung mit PVC-Kappen
verschlossent und auf der ge-
genüber liegenden Seite geöff-
net werden.
