3.16 - KONDENSATWASSER-ABLEITUNG
Bei dem MODULEX fällt bestimmungsgemäß im Kessel, aber
auch in der Abgasleitung Kondensat an. Der Kessel ist so
konstruiert,daß das Kondensat aus der Abgasleitung über den
Kessel geführt und zusammen mit dem Kesselkondensat
abgeleitet wird.
Der Kondensatabfluß erfolgt durch einen Syphon an der Unterseite
des Kesselkörpers.
Das im Kesselbetrieb erzeugte Kondensatwasser ist leicht
sauer.
Der pH-Wert liegt zwischen 3,5 und 5.
Trotzdem darf das Kondensatwasser nicht ohne Rücksprache
mit den komunalen Wasserbehörden in die öffentliche Kanali-
sation eingeleitet werden.
Im Normalfall richten sich die Behörden nach dem ATV-
Arbeitsblatt A251und gestatten die Einleitung des Konden-
swassers in das öffentliche Abwassersystem ohne Neutrali-
sation bis zu einer Kessel-Leistung von 200 kW.
Die Grenzwerte nach dem Arbeitsblatt A 251 dürfen nicht
überschritten werden, (bei MODULEX durch Prüfung nach
gewiesen).
Die Abflußleitungen für das Kondenswasser müssen korro-
sionsbeständig sein.
Der Auslauf der Kondensatabflussleitung erfolgt zur Anschluss-
seite des Abgassammlers. Dazu ist der vorgestanzte Teil an der
Abdeckplatte zu entfernen.
*

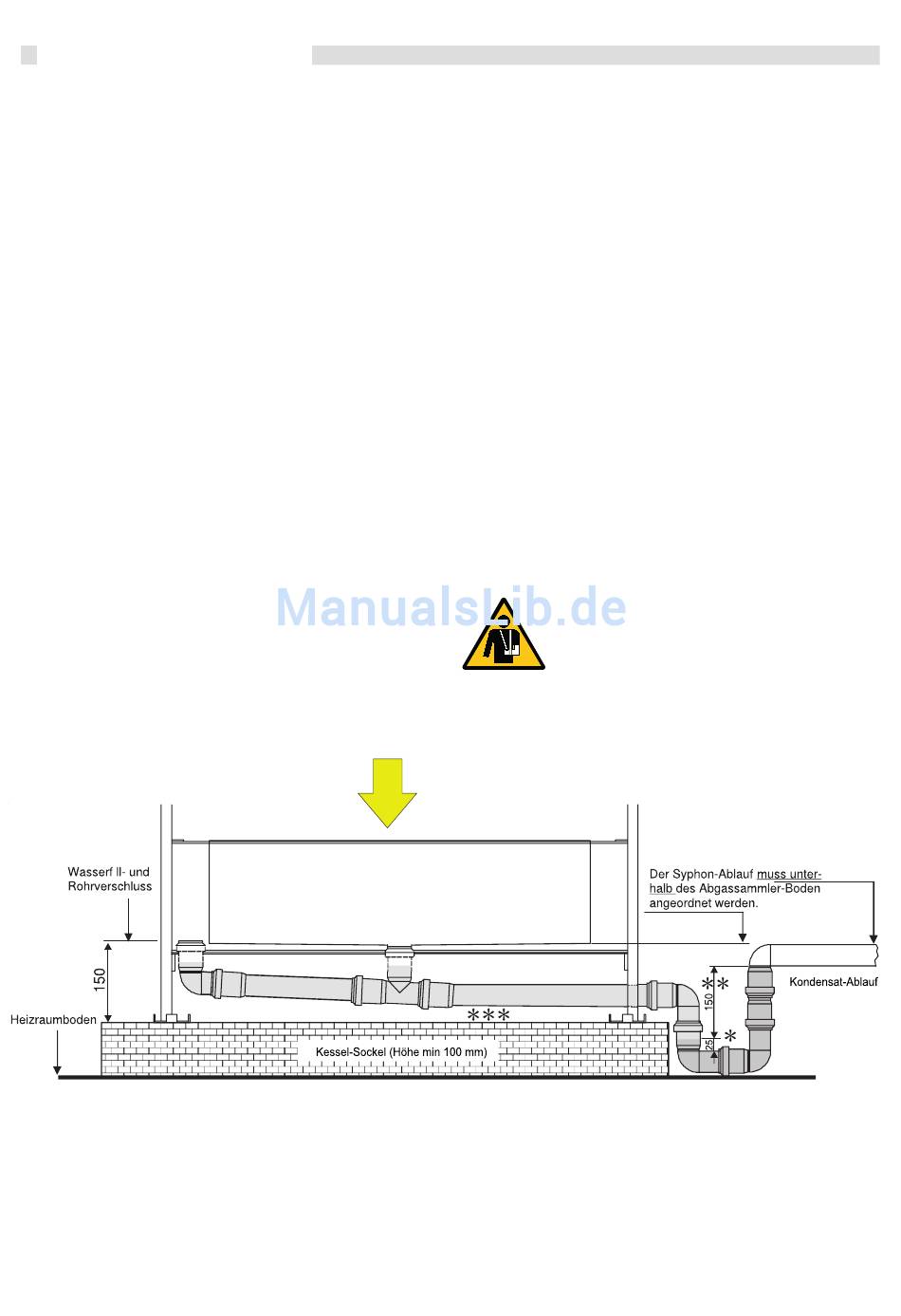

Mindest-Wasserstand, (von der Norm vorgegeben),
** Wasserstand bei maximales Kesselleistung,
*** Mindest Rohrgelälle 30 mm / Meter.
26
Nach dem Merkblatt ATV A 251 und DIN 1986 kann
folgendes Rohr-Material verwendet werden:
- Steinzeug mit Steckmuffe und glatten Enden,
- Glas, Borsilikatglas,
- PVC-U-Rohr mit gewelltem Außenrohr, profiliert, kernge-
schäumt,
- PVC-C-Rohr, PE-HD-Rohr,
- PP-Rohr,
- ABS / ASA 7 PVC-Rohr,
- Gußrohre mit Innenemailierung oder Beschichtung,
Stahl mit Kunststoffbeschichtung, rostfreie Stähle.
Wenn das Kondenswasser mit häuslichem Abwasser von WC,
Badewanne, usw. planmäßig verdünnt wird, können auch
Werkstoffe wie Faser-Zement-Rohr, Gußeisen und Stahlrohre
verwendet werden.
Bei anderen Voraussetzungen muß das Kondenswasser
neutralisiert werden.
Unical bietet eine Kondenswasser-Neutralisationseinrichtung
als optionales Zubehör an.
Bitte beachten Sie auch die Hinweise zu diesem Thema
auch in den einschlägigen ''PLANUNGSINFORMATIO-
NEN".
RÜCKSEITE der
KONDENSATWANNE
Statt auf einem Sockel kann der Kessel auch auf
dem Fußboden montiert werden, wenn ein mindestens
100 mm tiefer Schacht für den Syphon hergestellt wird.
Der Kondensat-Siphon ist vor der Kessel-In-
betriebnahme über den entsprechenden
Füllstutzen mit Wasser zu befüllen!
