aSchrauben
b Tonarmkopf-
Zusatzgewicht
cNadel
i
Nadelspitze
6
RQT5840
d Nadelgewicht
e Tonarmkopf
f Anschlussdraht
g Anschlussstift
h Mutter
a Schrauben
j
Überhanglehre

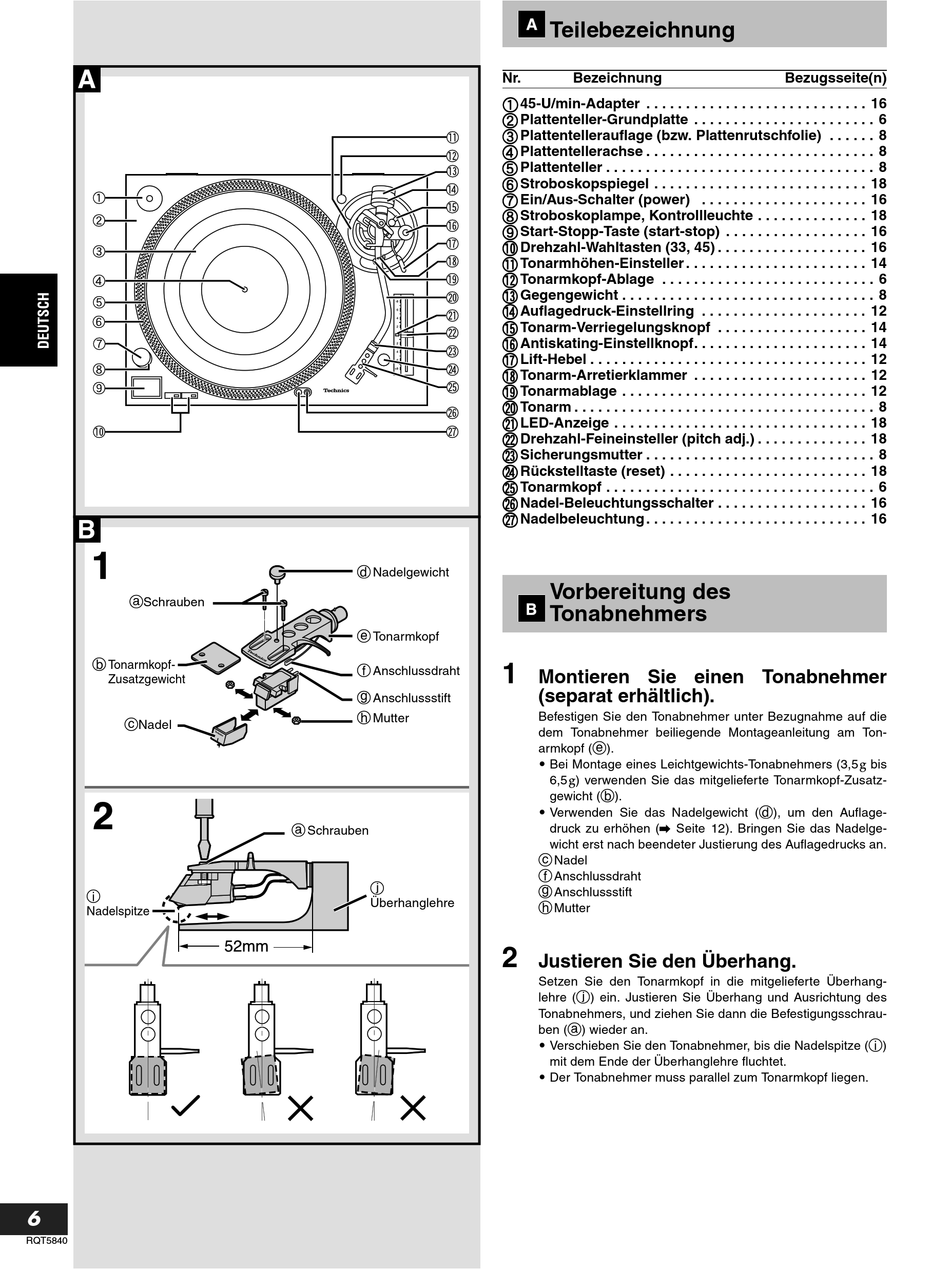

Teilebezeichnung
Nr.
Bezeichnung
a 45-U/min-Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
a
a
a
b Plattenteller-Grundplatte . . . . . . . . . . . . . . . . . . . . . . . 6
b
b
b
c Plattentellerauflage (bzw. Plattenrutschfolie) . . . . . . 8
c
c
c
d Plattentellerachse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
d
d
d
e Plattenteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
e
e
e
f
f Stroboskopspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
f
f
g Ein/Aus-Schalter (power) . . . . . . . . . . . . . . . . . . . . . 16
g
g
g
h Stroboskoplampe, Kontrollleuchte . . . . . . . . . . . . . . 18
h
h
h
i Start-Stopp-Taste (start-stop) . . . . . . . . . . . . . . . . . . 16
i
i
i
j
j Drehzahl-Wahltasten (33, 45) . . . . . . . . . . . . . . . . . . . 16
j
j
k
k Tonarmhöhen-Einsteller . . . . . . . . . . . . . . . . . . . . . . . 14
k
k
l Tonarmkopf-Ablage . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
l
l
l
m Gegengewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
m
m
m
n Auflagedruck-Einstellring . . . . . . . . . . . . . . . . . . . . . 12
n
n
n
o Tonarm-Verriegelungsknopf . . . . . . . . . . . . . . . . . . . 14
o
o
o
p Antiskating-Einstellknopf. . . . . . . . . . . . . . . . . . . . . . 14
p
p
p
q Lift-Hebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
q
q
q
r Tonarm-Arretierklammer . . . . . . . . . . . . . . . . . . . . . . 12
r
r
r
s Tonarmablage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
s
s
s
t Tonarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
t
t
t
u
u
u LED-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
u
v
v Drehzahl-Feineinsteller (pitch adj.) . . . . . . . . . . . . . . 18
v
v
w Sicherungsmutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
w
w
w
x Rückstelltaste (reset) . . . . . . . . . . . . . . . . . . . . . . . . . 18
x
x
x
y
y
y Tonarmkopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
y
z Nadel-Beleuchtungsschalter . . . . . . . . . . . . . . . . . . . 16
z
z
z
A Nadelbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
A
A
A
Vorbereitung des
Tonabnehmers
1
Montieren Sie einen Tonabnehmer
(separat erhältlich).
Befestigen Sie den Tonabnehmer unter Bezugnahme auf die
dem Tonabnehmer beiliegende Montageanleitung am Ton-
armkopf (e).
• Bei Montage eines Leichtgewichts-Tonabnehmers (3,5g bis
6,5g) verwenden Sie das mitgelieferte Tonarmkopf-Zusatz-
gewicht (b).
• Verwenden Sie das Nadelgewicht (d), um den Auflage-
druck zu erhöhen (y Seite 12). Bringen Sie das Nadelge-
wicht erst nach beendeter Justierung des Auflagedrucks an.
c Nadel
f Anschlussdraht
g Anschlussstift
h Mutter
2
Justieren Sie den Überhang.
Setzen Sie den Tonarmkopf in die mitgelieferte Überhang-
lehre (j) ein. Justieren Sie Überhang und Ausrichtung des
Tonabnehmers, und ziehen Sie dann die Befestigungsschrau-
ben (a) wieder an.
• Verschieben Sie den Tonabnehmer, bis die Nadelspitze (i)
mit dem Ende der Überhanglehre fluchtet.
• Der Tonabnehmer muss parallel zum Tonarmkopf liegen.
