FUNZIONAMENTO BRUCIATORE

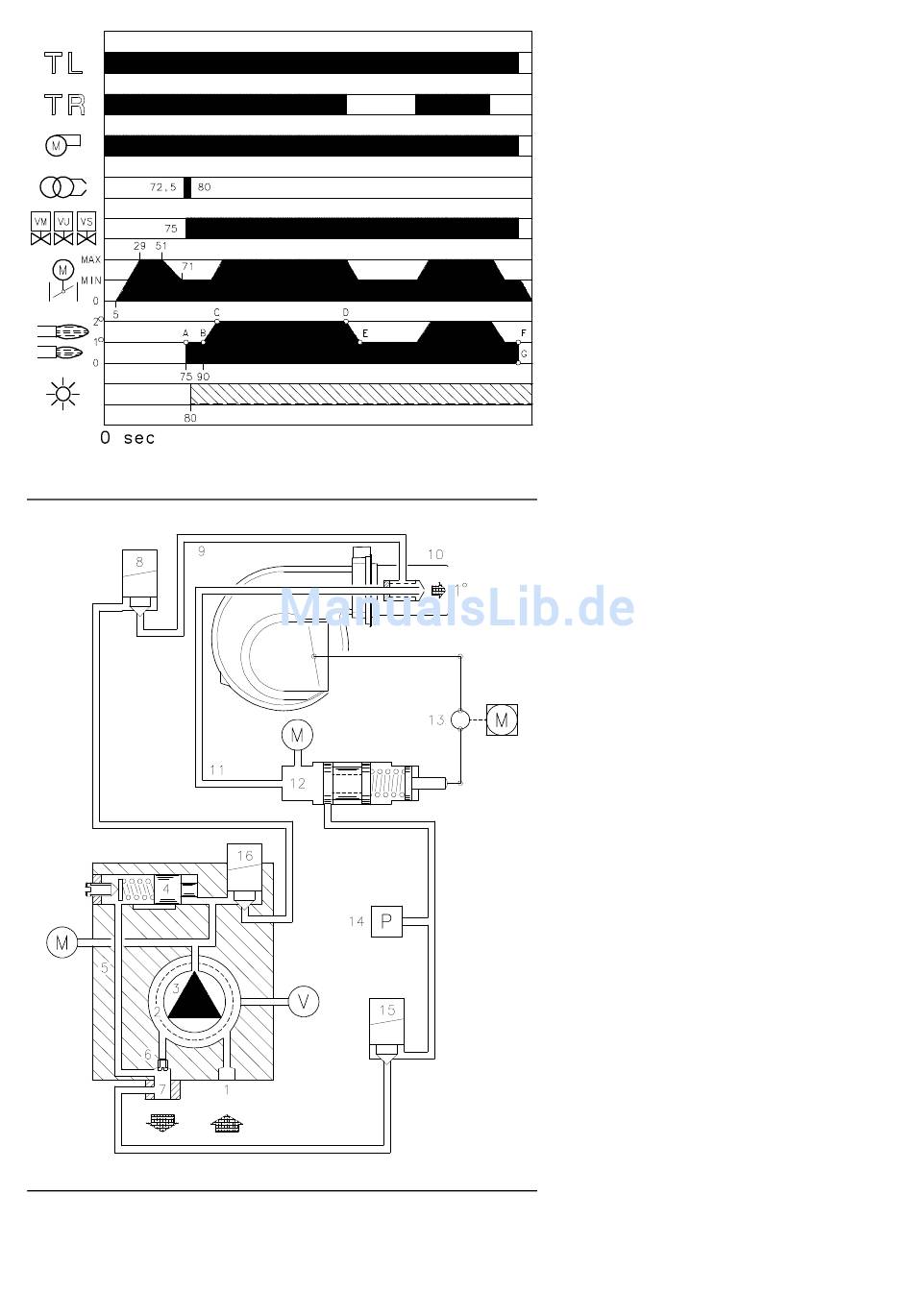

AVVIAMENTO BRUCIATORE (A) - (B)
0 s : Chiusura telecomando
motore.
La pompa 3) aspira il combustibile
dalla cisterna attraverso il condotto 1)
ed il filtro 2) e lo spinge sotto pressione
in mandata. Il pistone 4) si solleva ed il
combustibile ritorna in cisterna dai con-
dotti 5)-7). La vite 6) chiude il by-pass
verso l'aspirazione e le elettrovalvole
8)-15)-16), diseccitate, chiudono la via
verso l'ugello.
5 s : Avvio servomotore: ruota verso destra
di 90°, cioè fino all'intervento del con-
tatto sulla camma I)(A)p.9. La serranda
aria si posiziona sulla potenza MAX.
29 s : Fase di preventilazione con la portata
d'aria della potenza MAX.
51 s : Il servomotore ruota verso sinistra fino
allʼintervento del contatto sulla camma
III)(A)p.9.
71 s : La serranda dellʼaria ed il variatore di
pressione si posizionano sulla potenza
MIN.
72,5 s : Scocca la scintilla
d'accensione.
75 s : Si aprono le elettrovalvole 8) - 15) - 16);
il combustibile passa nel condotto 9), at-
traversa il filtro 10) ed entra nell'ugello.
Una parte del combustibile esce pol-
verizzata dall'ugello e, a contatto con la
scintilla, si accende: fiamma di piccola
potenza, punto A; la restante parte di
combustibile passa nel condotto 11 alla
pressione stabilita dal variatore 12,
quindi, attraverso il condotto 7), ritorna
in cisterna.
80 s : Si spegne la scintilla.
90 s : Termina il ciclo di avviamento.
FUNZIONAMENTO A REGIME (A)
Bruciatore senza il regolatore di potenza
RWF40
Terminato il ciclo di avviamento, il comando del
servomotore passa al telecomando TR che con-
trolla la pressione o la temperatura in caldaia,
punto B.
• Se la temperatura o la pressione è bassa per
cui il telecomando TR è chiuso, il bruciatore
aumenta progressivamente la potenza fino al
valore MAX (tratto B-C).
• Se poi la temperatura o la pressione aumenta
fino all'apertura di TR, il bruciatore diminuisce
progressivamente la potenza fino al valore
MIN, (tratto D-E). E così via.
• Lʼ arresto del bruciatore avviene quando la
richiesta di calore è minore di quella fornita dal
bruciatore alla potenza MIN (tratto F-G).
Il telecomando TL si apre, il servomotore ritor-
na all'angolo 0° limitato dal contatto della cam-
ma II)(A)p.9. La serranda
completamente per ridurre al minimo le dis-
persioni termiche.
Ad ogni cambio di potenza, il servomotore prov-
vede automaticamente a modificare la portata
del gasolio (variatore di pressione) e la portata
dell'aria (serranda ventilatore).
Bruciatore con il regolatore di potenza
RWF40
Vedere il manuale che accompagna il regola-
tore.
MANCATA ACCENSIONE
Se il bruciatore non si accende si ha il blocco
entro 5 s dall'apertura della valvola gasolio.
SPEGNIMENTO DEL BRUCIATORE IN FUNZI-
ONAMENTO
Se la fiamma si spegne accidentalmente in fun-
zionamento, il bruciatore si blocca entro 1s.
TL, avvio
dall'elettrodo
si chiude
