    Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
  • Seite 25: Einführung

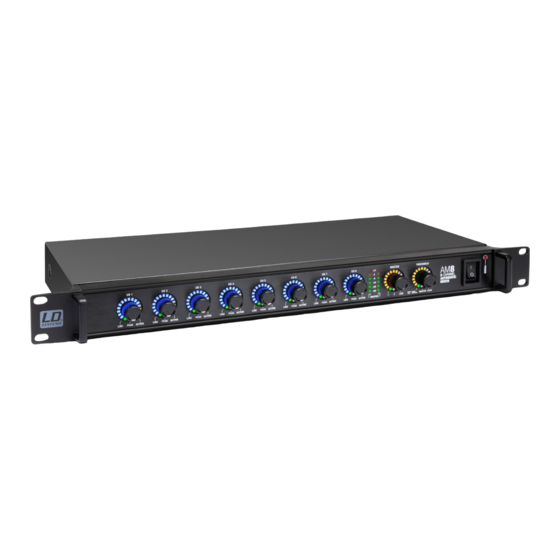

    Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB. EINFÜHRUNG Der LD Systems AM 8 ist ein automatischer 8x2 Matrixmixer mit symmetrischen Mic-Line-Eingängen, 96kHz/24-Bit Signalbearbeitung und einem Frequenzgang von 20 Hz – 30 kHz. Die Priority-Funktion des AM8 Automatik-Mixers kann für jeden Eingang individuell eingeschaltet werden, der gesamte Schwellenwert zur Kanalaktivierung wird automatisch oder mit dem Threshold-Regler manuell gewählt.
  • Seite 26 EINSTELL- UND ANZEIGEELEMENT CH 1 - CH 8 Drehgeber, Drucktaster und LED-Anzeige mit Mehrfachfunktionen. LED DISPLAYS MASTER 1 & 2 6-Segment Pegel-Anzeigen für die Summensignale Master 1 und Master 2. EINSTELL- UND ANZEIGEELEMENT MASTER Drehgeber, Drucktaster und LED-Anzeige mit Mehrfachfunktionen. EINSTELL- UND ANZEIGEELEMENT THRESHOLD Drehgeber, Drucktaster und LED-Anzeige mit Mehrfachfunktionen.
  • Seite 27: External Control

    AES/EBU OUTPUT Klemmblock-Anschluss für die Ausgabe des Summen-Signals im digitalen AES/EBU Format (Klemmblock im Lieferumfang, Belegung wie abgebildet). EXTERNAL CONTROL Die D-SUB 25-Pin Schnittstelle bietet die Möglichkeit der externen Kontrolle über die Eingangs-Kanäle (CH Input). An den Ausgängen 1 bis 8 (CH Output) liegt eine 3,3V Gleichspannung für die Kontrolle externer Geräte an, sobald ein Kanal aktiviert wird.
  • Seite 28: Manuelle Bedienung

    MANUELLE BEDIENUNG EINGANGSVORVERSTÄRKUNG CH 1 - CH 8 Drehgeber für die Einstellung der Eingangsvorverstärkung. Drehung nach rechts erhöht die Eingangsvorverstärkung, Drehung nach links verringert sie (LED-Anzeige Nr. 18 beachten). LED-ANZEIGE CH 1 - CH 8 15-Segment LED-Anzeige für die Visualisierung der Einstellung der Eingangsvorverstärkung. DRUCKTASTER CH 1 - CH 8 Eingangsempfindlichkeit Um einen Eingang von Mikrofon- auf Line-Empfindlichkeit umzuschalten und umgekehrt, drücken und halten Sie den Drucktaster des Drehgebers...
  • Seite 29 SUMMENLAUTSTÄRKE MASTER 1 + 2 Drehgeber für die Einstellung der Summenlautstärke der Line-Ausgänge Master 1 und Master 2 (Doppelfunktion). Leuchtet die Anzeige-LED 1 grün (Nr. 26), kann die Summenlautstärke des Line-Ausgangs Master 1 wunschgemäß mit Hilfe des Drehgebers MASTER eingestellt werden, leuchtet die Anzeige-LED 2 grün (Nr.
  • Seite 30 STATUS LED MASTER 1 & 2 LED rot blinkend Umschaltbereitschaft LED MASTER 1 grün Lautstärkeneinstellung Master 1 LED MASTER 2 grün Lautstärkeneinstellung Master 2 STATUS LED LINE LED rot blinkend Umschaltbereitschaft LED MASTER 1 grün & LINE LED grün Master 1 Line-Pegel LED MASTER 2 grün &...
  • Seite 31: Inbetriebnahme

    STATUS LED THRESHOLD AUTO / MANUAL LED rot blinkend Umschaltbereitschaft LED AUTO / MANUAL grün automatische Einstellung des Schwellenwerts LED AUTO / MANUAL rot manuelle Einstellung des Schwellenwerts STATUS-LED MASTER Beim Einsatz eines einzelnen AM8 Automatik-Mixers, muss dieser als Master-Einheit konfiguriert sein. Beim Kaskadieren von bis zu 16 AM8 Automatik-Mixern mit Hilfe der LINK IN / LINK OUT Schnittstelle auf der Rückseite des Geräts (siehe Punkt 14), muss das Gerät, welches als Master-Einheit dienen soll, als Master-Einheit konfiguriert sein.
  • Seite 32: Kaskadierung

    KASKADIERUNG Bis zu 16 der LD Systems AM8 Automatik-Mixer können zu einem Audio-System kaskadiert werden. Beim Kaskadieren der AM8 Automa- tik-Mixer mit Hilfe der LINK IN / LINK OUT Schnittstelle auf der Rückseite des Geräts, muss der AM8 Automatik-Mixer, welcher als Mas- ter-Einheit eingesetzt werden soll, als Master-Einheit konfiguriert werden.
  • Seite 33 Installieren Sie die AUTOMIX8 Software auf einem Windows-PC (Windows Vista, WIN 7, WIN 8, Bildschirmauflösung min. 1366 x 768) und schließen Sie den AM8 Automatik-Mixer mit Hilfe eines LAN-Kabels (CAT-5) an der Ethernet-Schnittstelle des Rechners an. Da die IP-Adresse des AM8 Automatik-Mixers ab Werk auf 192.168.1.88 gesetzt ist, muss der verwendeten Schnittstelle des Rechners eine andere IP-Adresse zugewiesen werden (siehe Abbildung „Eigenschaften von Internetprotokoll Version 4“).
  • Seite 34: Software Hauptfenster

    Es kann immer nur ein Automatik-Mixer aktuell mit der Software verbunden sein. Um einen anderen Automatik-Mixer mit der Software zu verbinden, lösen Sie die Verbindung des aktuell verbundenen Mixers, indem Sie auf „MENU“ und „DISCONNECT“ klicken (siehe Abbildung). Klicken Sie nun auf „MENU“ und „CONNECT“, um eine Verbindung mit einem Automatik-Mixer mit einer anderen IP-Adresse herzustellen. Wurden alle Einstellungen und Verbindungen korrekt durchgeführt, werden nach wenigen Sekunden die Geräte, die mit dem Rechner verbunden sind, mit der entsprechenden IP-Adresse angezeigt und ein INFO-Fenster mit mit dem Hinweis „Search finished“...
  • Seite 35 CHANNELS Übersicht der Eingangs-Kanäle (CHANNEL 1 - 8) und der Line-Ausgänge (MASTER 1 & 2). Equalizer-Einstellung der Eingangs-Kanäle und der Kanal-Gruppen (GROUP 1 - 5). MATRIX Individuelles Routen der Eingangs-Kanäle (CHANNEL 1 - 8) auf die Line-Ausgänge (MASTER 1 & 2). SYSTEM Einstellung des Schwellenwerts für die Aktivierung eines Kanals (THRESHOLD), der Haltezeit (HOLD TIME) und Gain Limits, der Sperrung der Bedienelemente (PANEL LOCK), der Konfigurierung als Master- oder Slave-Einheit (DEVICE MODE), der maximalen Anzahl der offenen...
  • Seite 36: Equalizer Kanal 1 - 8 (Edit Eq)

    die Prioritäts-Funktion deaktiviert. MASTER EQ MASTER 1 & 2 Schaltfläche zum Aufrufen der 15-Band Parametrik-Equalizer der Ausgangs-Kanäle Master 1 und 2 (einfacher Klick mit der linken Maustaste). PHANTOM CHANNEL 1 - 8 Schalt- und Anzeigefläche für die 48V Phantomspeisung der Eingangs-Kanäle. Durch Klicken auf die Schalfläche „PHANTOM“ wird die Phantomspeisung des entsprechenden Kanals aktiviert bzw.
  • Seite 37 CHANNELS 1 - 8 Schalt- und Anzeigefläche zum Aufrufen der 5-Band Parametrik-Equalizer der Eingangs-Kanäle 1 bis 8. Klicken Sie auf die Schaltfläche des gewünschten Kanals, um Equalizer-Einstellungen vorzunehmen. Die Farbe der Schaltfläche wechselt dabei auf gelb. COPY EQ Kopieren von Equalizer-Einstellungen von einem auf den anderen Kanal. Klicken Sie auf die Schaltfläche (Nr. 1) des Kanals, dessen Equalizer überschrieben werden soll (Schaltfläche des angewählten Kanals wechsel auf Gelb).
  • Seite 38: Equalizer Master 1 & 2

    GRAPHICAL EQUALIZER DISPLAY Die grafische Darstellung der Equalizer-Kurve dient der schnellen und klaren Übersicht der Equalizer-Einstellungen. Frequenz und Verstärkung können gleichzeitig mit Hilfe der 5 Punkte in der Frequenzkurve verändert werden (Klicken, Halten und Ziehen). Jeder Punkt steht für ein Frequenzband. EQUALIZER MASTER 1 &...
  • Seite 39: Master Limiter 1 & 2

    MASTER LIMITER 1 & 2 Der Limiter (Spitzenwert-Begrenzer) dient dazu, Pegelspitzen im Audio-Signal der Line-Ausgänge zu begrenzen. Hierfür sind Einstellungen der folgenden Parameter verfügbar. THRESHOLD Einstellung des Schwellenwerts von -80dB bis 19,9dB und OFF (aus). Verwenden Sie für die Eingabe des gewünschten Werts die Pfeiltasten im Threshold-Feld, oder benutzen dafür den Punkt in der grafischen Darstellung mit Hilfe der Computermaus (Klicken, Halten und Ziehen).
  • Seite 40: Audio Matrix

    AUDIO MATRIX Jeder der 8 Eingangs-Kanäle (INPUTS 1 - 8) kann mit Hilfe der Audio Matrix des AM8 Automatik-Mixers individuell auf die beiden Line-Ausgänge Master 1 und 2 geroutet werden (M1 und M2). Die Auswahl, welcher Eingangs-Kanal auf welchen der beiden Line-Ausgänge geroutet wird und welcher nicht, erfolgt durch einfaches Klicken auf die entsprechende Schaltfläche.
  • Seite 41 MAX. OPEN CH Stellen Sie die maximale Anzahl der gleichzeitig aktivierbaren Eingangs-Kanäle ein, indem Sie auf das Ziffern-Aufklappmenü klicken, die gewünschte Anzahl auswählen und auf „OK“ klicken. Im nun geöffneten Fenster klicken Sie wiederum auf „OK“. DEVICE IP Die IP-Adresse des Geräts ist ab Werk auf 192.168.1.88 eingestellt. Zum Ändern der IP-Adresse (z.B. Kaskadierung mehrerer AM8 Automatik-Mixer) klicken Sie auf das Adress-Feld, ändern die Zahl der letzten Stelle (z.B.
  • Seite 42: Menü

    MENÜ OPEN FILE / SAVE FILE Sichern und Laden von Benutzer-Einstellungen (SAVE FILE / OPEN FILE). Benutzer-Einstellungen können als Daten-File direkt auf dem Rechner gespeichert und wieder geladen werden. Diese Daten-Files enthalten alle Einstellungen, wie Equalizer, Limiter, Routing, Kanal-Gruppen etc.. CONNECT / DISCONNECT Herstellen und Trennen einer Verbindung des AM8 Automatik-Mixers zum Rechner (Vorgehensweise siehe “VERBINDUNG MIT EINEM WINDOWS PC HERSTELLEN”).
  • Seite 43: Technische Daten

    Klicken Sie auf die Schaltflächen der Kanäle (CHANNEL 1 - 8 / MASTER 1 + 2), die in dieser Kanal-Gruppe zusammengefasst werden sollen. Die Schaltflächen der so ausgewählten Kanäle erscheinen nun gelb hervorgehoben. Um einen Kanal aus einer Gruppe herauszunehmen, klicken Sie wiederum auf die Schaltfläche des entsprechenden Kanals, die Schaltfläche erscheint nun grau hinterlegt.
  • Seite 44: Herstellererklärungen

    Maximale Anzahl Einheiten bei Kaskadierung: Netzanschluss: IEC-Netzbuchse Betriebsspannung: 110 - 240 V AC, 50 - 60 Hz Leistungsaufnahme: 60 W Betriebstemperatur: 0°C - 50°C Relative Luftfeuchtigkeit: 10% - 70%, nicht kondensierend Gewicht: 2,58 kg Abmessungen (B x H x T) 481 x 44 x 232 mm Weitere Eigenschaften: Netzkabel und Klemmblöcke inklusive, kostenlose Software AUTOMIX8...
