Binder CLASSIC LINE 77 10013A00 Betriebsanleitung Seite 12

Anzugsmoment M [Nm] der Zylinderschrauben (20.1)
A
für Schutzdeckel (20)
Anzugsmoment M [Nm] der Zylinderschrauben (19.5)
A
für Deckel (19.2) des Mikroschalters (19)
Anzugsmoment M [Nm] der Zylinderschrauben (25.3)
A
für Deckel (25.1) des Anschlussgehäuses (25)
Tab. 12/1: Anzugsmomente der jeweiligen Zylinderschrauben für Schutzdeckel (20), Deckel (19.2) und
Deckel (25.1) des Anschlussgehäuses (25)
Gleichrichter
1
Erregerwicklung (1.2) (Spule) der
2
Bremse
Betätigungsrelais (Schaltschütz)
3
der Bremse

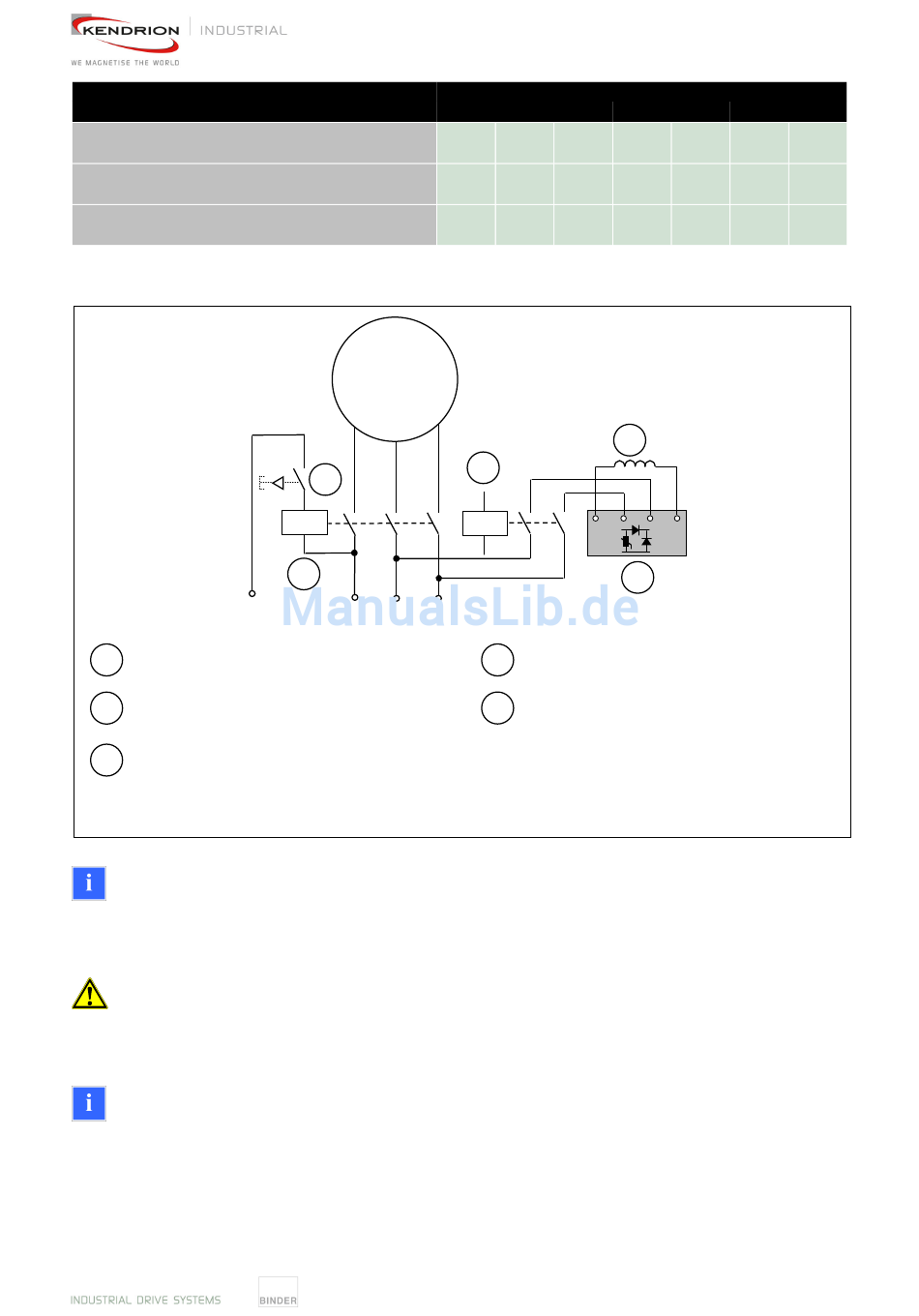

Abb. 12/1: Vorschlag el. Anschluss Bremse mit Mikroschalter (19) (Schaltungsschema,
wechselstromseitiges Schalten)
Hinweis:
Die besonderen Vorschriften über den zulässigen Einsatz von Mikroschalter (19), z.B. in Hebezeugbau, sind
zu beachten.
Warnung:
Die Motorschaltung ist so zu sichern, dass beim Schließen des Mikroschalters (19) kein unbeabsichtigter
Anlauf des Motors erfolgen kann.
Hinweis:
Der Vorschlag zur elektrischen Verschaltung der Bremse mit Mikroschalter (19) nach Abb. 12/1, entspricht
den allgemeinen Empfehlungen zur Verschaltung elektromagnetischer Komponenten in elektrischen
Maschinen (z.B. Motoren) ohne den Einfluss eines Lastmoments. Für Anwendungen mit Einwirkung eines
Lastmoments hat der Systemanwender die sichere und sachgemäße elektrische Verschaltung des
Mikroschalters (19) und der Bremse sicherzustellen.
M
3~
4
5
N
L L
1 2
13 16 19
- 5 5
0,75 0,75 0,75
1,6 1,6 1,6
3
-
L
3
Mikroschalter S (19, NO (Schließer))
4
Betätigungsrelais (Schaltschütz) des
5
Mikroschalters S (19)
Betriebsanleitung BA 77 100..A00 // Stand: 25.04.2016 // Seite 12 von 29
Größe
24 25 29
5 5 -
0,75 0,75 0,75
1,6 1,6 1,6
2
~ ~ +
U
1
33
-
0,75
1,6
