3 Aufbau und Wirkungsweise

Der elektropneumatische Stellungsregler wird
an pneumatische Stellventile angebaut und
dient der Zuordnung von Ventilstellung (Re-
gelgröße x) und Stellsignal (Sollwert w). Da-
bei wird das von einer Regel- oder Steuerein-
richtung kommende elektrische Stellsignal mit
dem Hub/Drehwinkel des Stellventils vergli-
chen und ein Stelldruck (Ausgangsgröße y)
ausgesteuert.
Der Stellungsregler besteht im Wesentlichen
aus einem widerstandsproportionalem Weg-
aufnehmersystem (2), einem analog arbeiten-
20
Serial
Interface
4
w
24V DC
17
12
8

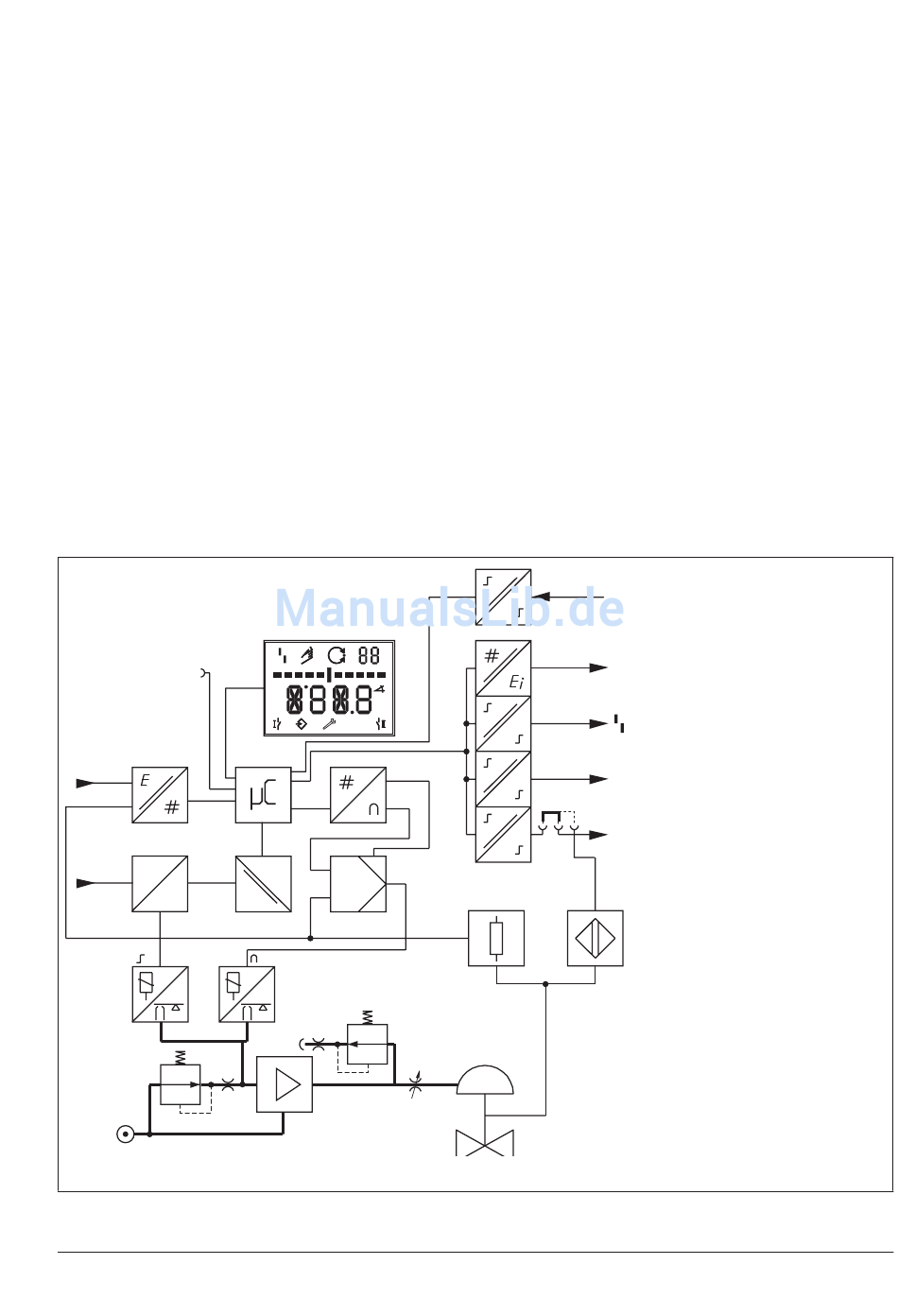

Bild 1: Wirkbild
EB 8384-2
16
mm
%
S
5
19
w
PD
x
3
18
6
9
Q
7
den i/p-Wandler mit nachgeschaltetem Luft-
leistungsverstärker (7) und der Elektronik mit
Mikrocontroller (5).
Der Stellungsregler ist serienmäßig mit drei
Binärkontakten ausgerüstet: Ein Störmelde-
ausgang signalisiert eine Störung zur Leitwar-
te und zwei konfigurierbare Software-Grenz-
kontakte dienen zur Meldung der Endlagen.
Die Ventilstellung wird als Hub oder Drehwin-
kel auf den Abtasthebel sowie auf den Weg-
aufnehmer (2) übertragen und einem analo-
gen PD-Regler zugeführt. Gleichzeitig wird
die Stellung über einen AD-Wandler (4) dem
Mikrocontroller (5) mitgeteilt. Der PD-Regler
22
13
A3
15
A2
14
A1
14
2
G
10
1
y
x
Aufbau und Wirkungsweise
1 Stellventil
BE
2 Wegaufnehmer
3 PD-Regler
4 AD-Wandler
5 Mikrocontroller
6 i/p-Wandler
7 Luftleistungsverstärker
8 Druckregler
9 Durchflussregler
10 Volumendrossel
11* Indukt. Grenzkontakt
12* Magnetventil
13* Stellungsmelder analog
11
14 Softwaregrenzk. Alarm 1/2
15 Störmeldeausgang Alarm 3
16 Anzeige
G
17* Ansteuerung Magnetventil
18* Galvanische Trennung
19 DA-Wandler
20 Kommuniktionsschnittstelle
22 Binäreingang BE*
* Option
