9
9.1
3
9.3
HINWEIS
!
Supply und Output nur über die An-
schlussplatte (6) aus dem Zubehör an-
schließen!
Verschraubungen nie direkt in das
Gehäuse drehen!
6
6.1
7
8

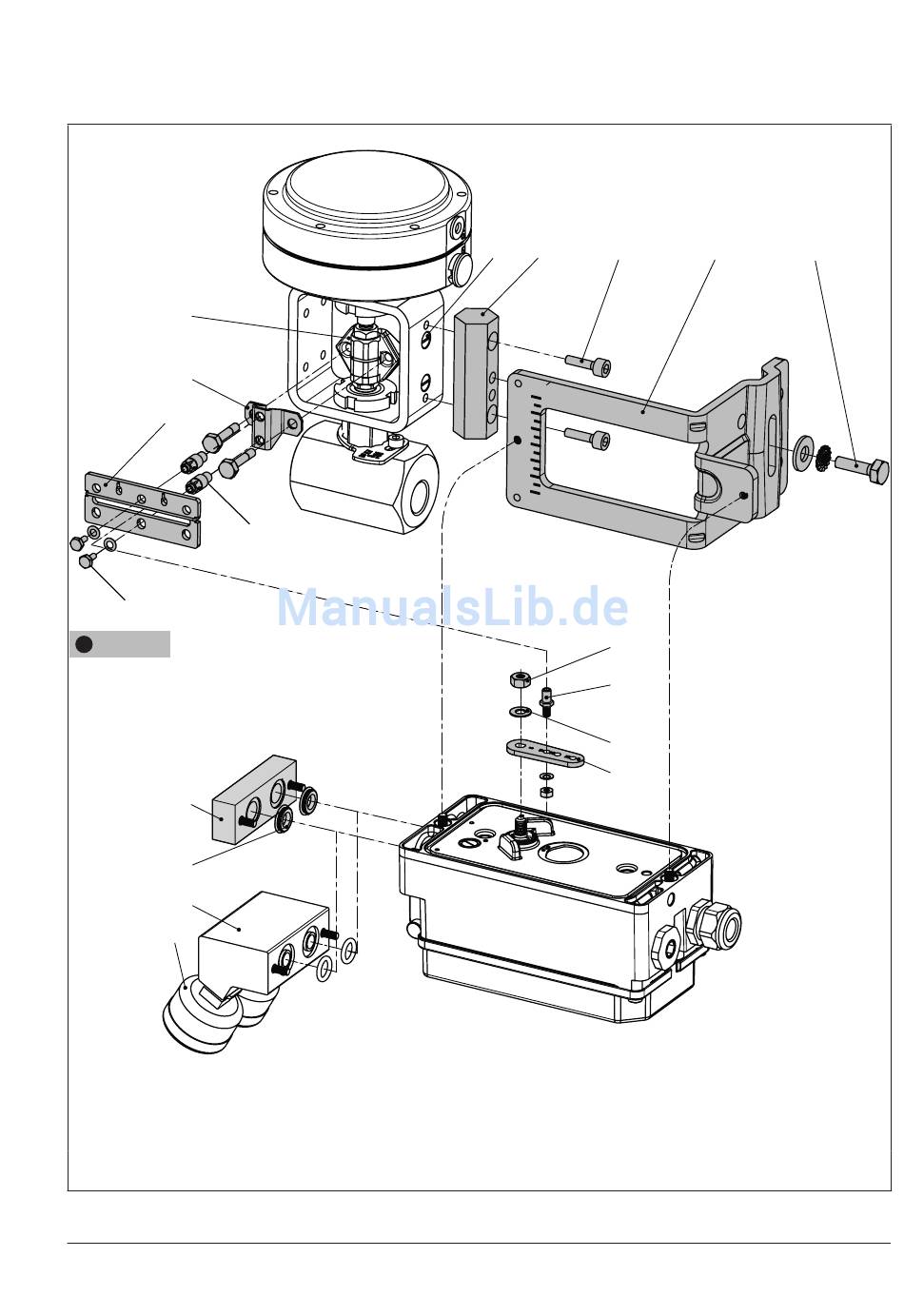

Bild 9: Anbau an Mikroventil Typ 3510
EB 8384-2
9.2
Anbau am Stellventil – Anbauteile und Zubehör
12.1 11 11.1
1.1
2
1.2
1
Hebel S
10 10.1
1 Hebel
1.1 Mutter
1.2 Tellerfeder
2 Abtaststift
3 Mitnehmerplatte
6 Anschlussplatte
6.1 Dichtringe
7 Manometerhalter
8 Manometeranbausatz
9 Kupplung
9.1 Winkel
9.2 Bolzen
9.3 Schrauben
10 Winkel
10.1 Schraube
11 Sechskantbolzen
11.1 Schrauben
12.1 Schrauben
35
