Anbau am Stellventil – Anbauteile und Zubehör
4.7.3 Montage an Mikroventil
Typ 3510
− Erforderliche Anbauteile und Zubehör:
Tabelle 7, Seite 54
Bild 17
1. Hebel (1) am Positionssensor in Mittel-
stellung bringen und festhalten. Mut-
ter (1.1) lösen und den standardmäßig
angebauten Hebel M (1) mit Tellerfeder
(1.2) von der Sensorwelle abnehmen.
2. Positionssensor (20) am Winkel (21) ver-
schrauben.
3. Hebel S (1) aus dem Zubehör nehmen
und den Abtaststift (2) in der Bohrung für
Stiftposition 17 verschrauben. Hebel (1)
und Tellerfeder (1.2) auf die Welle des
1.1
1.2
20 21

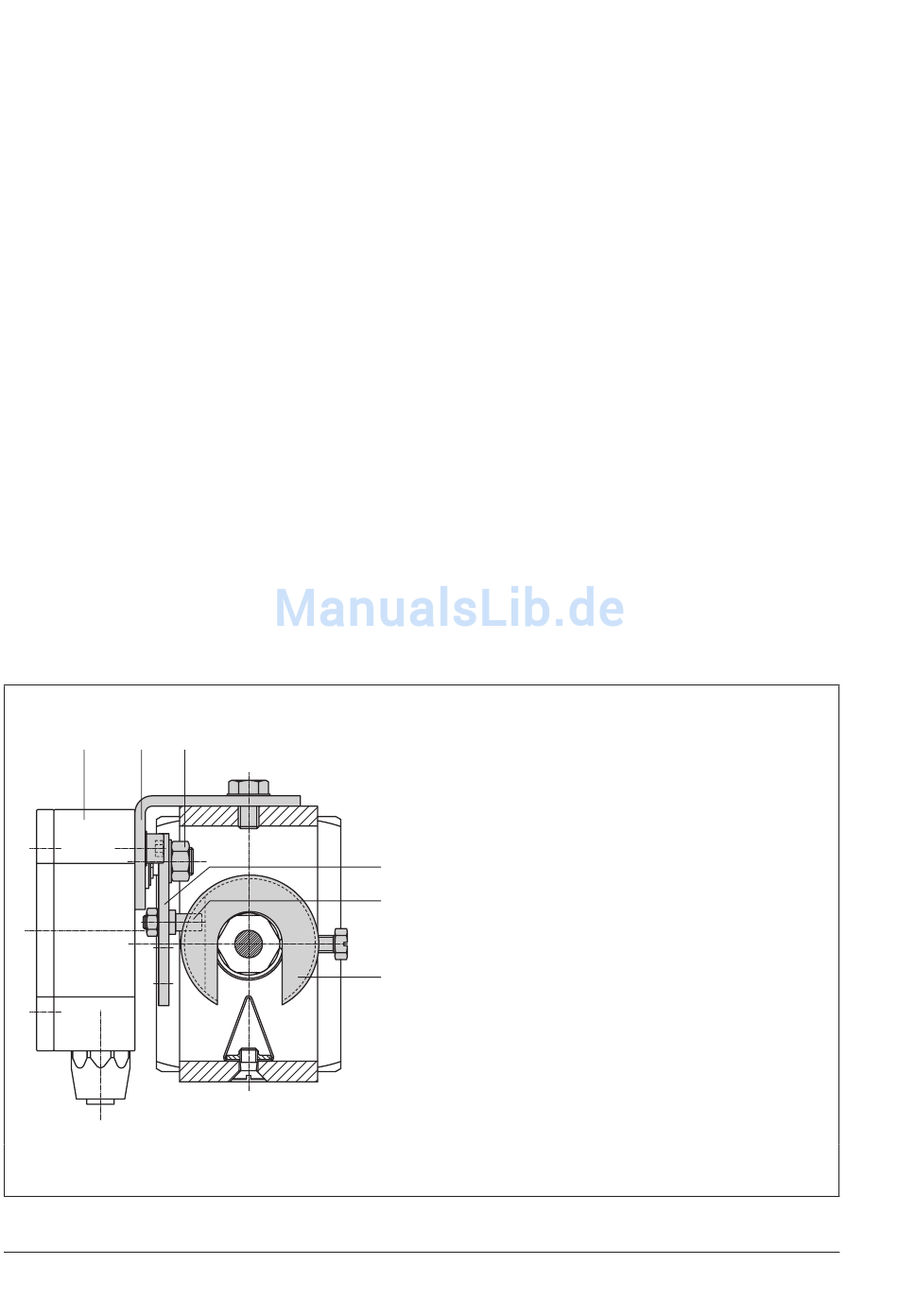

Bild 17: Montage am Mikroventil
46
Sensors stecken. Hebel in Mittelstellung
bringen und festhalten, Mutter (1.1) auf-
schrauben.
4. Mitnehmer (3) an die Kupplung des Ven-
tils setzen, rechtwinklig ausrichten und
festschrauben.
5. Winkel (21) mit Positionssensor am Ven-
tilrahmen so ansetzen und verschrauben,
dass der Abtaststift (2) in die Nut des
Mitnehmers (3) gleitet.
1
2
3
1 Hebel
1.1 Mutter
1.2 Tellerfeder
2 Abtaststift
3 Mitnehmer
20 Positionssensor
21 Winkel
EB 8384-2
